I ntelligen t Tape Feeder 操作手册 2.2 编带的设置 Page 2-22 10. 按压紧胶带导进用开关 ，并卷上一直到 压紧胶带 绷直。 11. 按编带搬送 ( 正转 ) 用开关 一直到第一 芯片出来。 12. 在离框架尖端 20 m m 左右的位置剪掉多 余的载体编带。 ∗ 剪掉编带时请握住编带的尖端，以免编带丢落 在整体交换台车上。 IN TF -119P 1 IN TF -120P 2 IN…
Intelligent Tape Feeder
操作手册
2.2 编带的设置
Page 2-21
7.
关闭压盖
后使用插锁
固定。
∗
请使用插锁
确实固定。
8.
连接编带供料器的电源线。
9.
将压紧胶带通过张力辊
的上面和张力辊
的下面，然后将压紧胶带的端部推到导
滚齿轮插入口
处。
∗
请确认压紧胶带上没有扭歪或结扣。
下一页
INTF-108P
2
INTF-117P
2
1
INTF-118P
INTF-C-OMB02-A01-00
INTF-116P
INTF-115P
1
2
Intelligent Tape Feeder
操作手册
2.2 编带的设置
Page 2-22
10.
按压紧胶带导进用开关
，并卷上一直到
压紧胶带
绷直。
11.
按编带搬送 (正转) 用开关
一直到第一
芯片出来。
12.
在离框架尖端 20 mm 左右的位置剪掉多
余的载体编带。
∗
剪掉编带时请握住编带的尖端，以免编带丢落
在整体交换台车上。
INTF-119P
1
INTF-120P
2
INTF-122P
20 mm
INTF-121P
3
INTF-C-OMB02-A01-00
Intelligent Tape Feeder
操作手册
2.2 编带的设置
Page 2-23
2.2.3
取下编带的方法
取下编带的方法取下编带的方法
取下编带的方法
8 mm
编带供料器

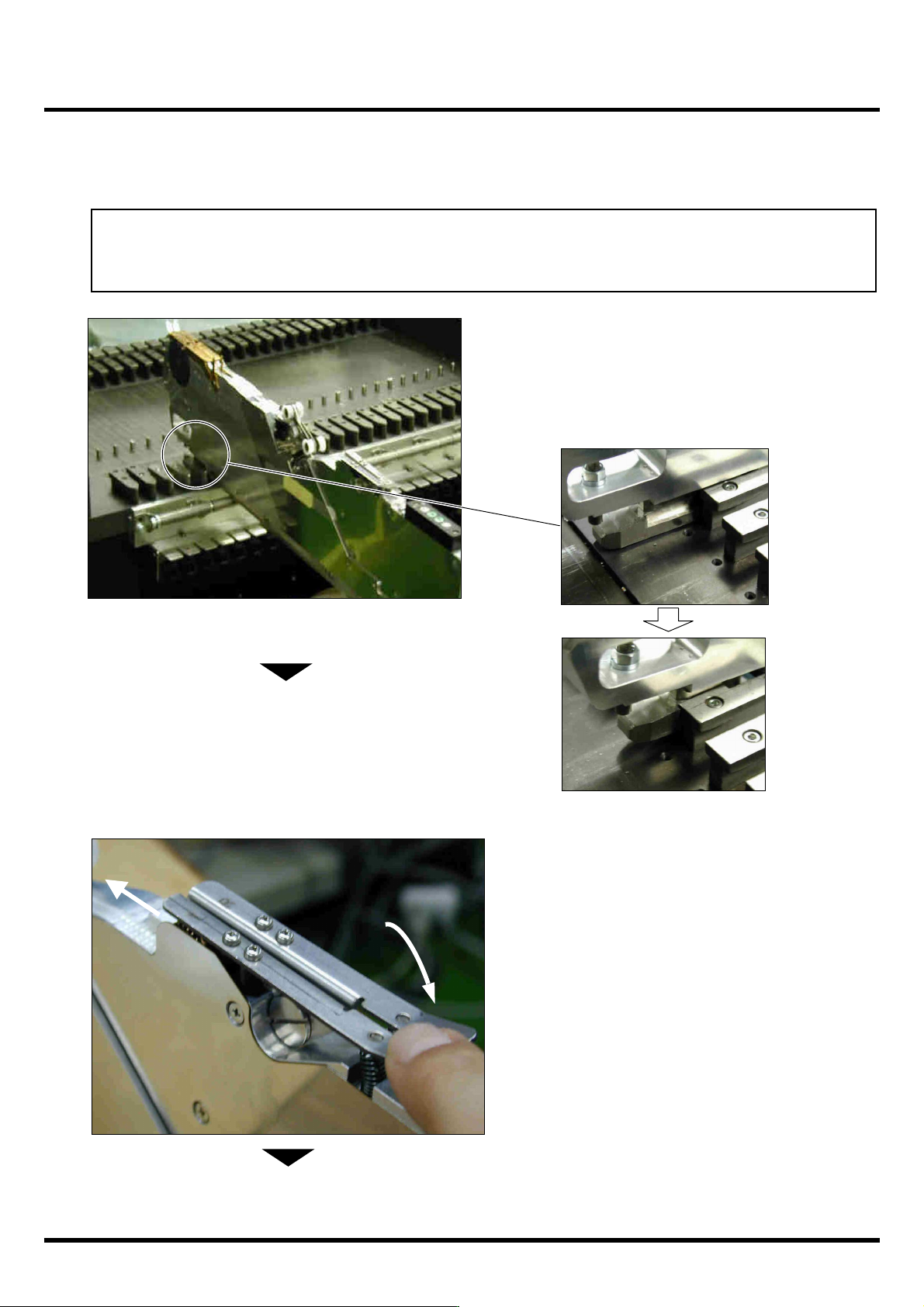

1.
把编带供料器前部下侧 T 型插槽安装到整
体交换台车外侧的插槽位置上。
•
不连接编带供料器的电源线。
2.
按下导杆，在此状态下把压紧胶带抽出大
约 5 cm。
下一页
通知
12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm 编带供料器的编带取下方法和
8 mm 编带供料器的步骤相同。
INTF-015P
INTF-031P
INTF-016P
INTF-026P
1
2
