I ntelligen t Tape Feeder 操作手册 2.2 编带的设置 Page 2-24 3. 用剪刀把压紧胶带 引入后，在导滚齿轮 附近剪断。 4. 卸下插锁 ，打开压盖 。 ∗ 请务必取出袋内残留的芯片。 5. 用手指把载体编带的尖端往箭头所示的方 向推，解开连轮齿和编带的咬合。 下一页 INT F-C- OMB02- A01-00 IN TF -033P 1 IN TF -023P 1 2 IN TF -0…
Intelligent Tape Feeder
操作手册
2.2 编带的设置
Page 2-23
2.2.3
取下编带的方法
取下编带的方法取下编带的方法
取下编带的方法
8 mm
编带供料器
1.
把编带供料器前部下侧 T 型插槽安装到整
体交换台车外侧的插槽位置上。
•
不连接编带供料器的电源线。
2.
按下导杆，在此状态下把压紧胶带抽出大
约 5 cm。
下一页
通知
12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm 编带供料器的编带取下方法和
8 mm 编带供料器的步骤相同。
INTF-015P
INTF-031P
INTF-016P
INTF-026P
1
2
INTF-C-OMB02-A01-00
Intelligent Tape Feeder
操作手册
2.2 编带的设置
Page 2-24

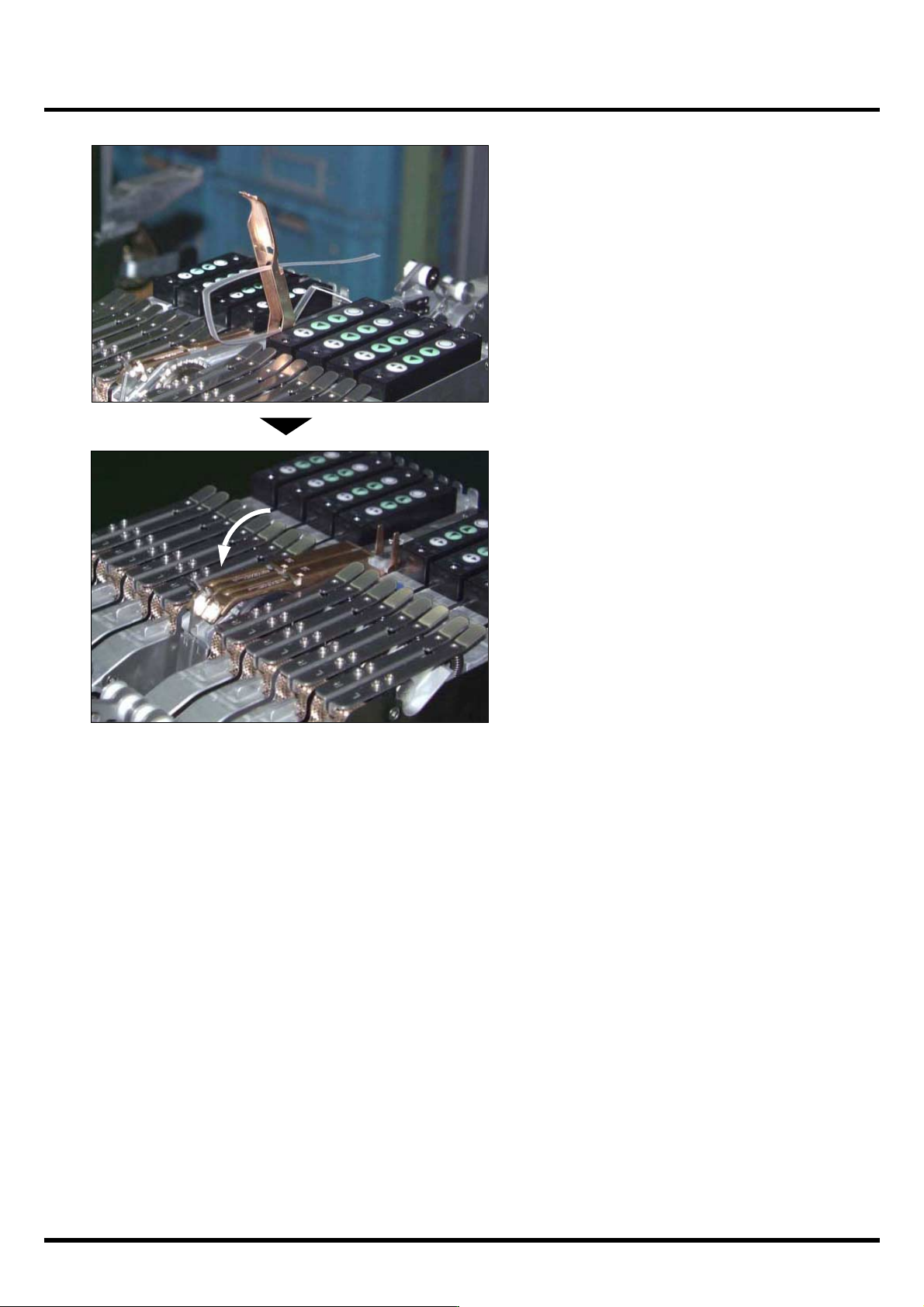

3.
用剪刀把压紧胶带
引入后，在导滚齿轮
附近剪断。
4.
卸下插锁
，打开压盖
。
∗
请务必取出袋内残留的芯片。
5.
用手指把载体编带的尖端往箭头所示的方
向推，解开连轮齿和编带的咬合。
下一页
INTF-C-OMB02-A01-00
INTF-033P
1
INTF-023P
1
2
INTF-035P
Intelligent Tape Feeder
操作手册
2.2 编带的设置
Page 2-25
6.
把编带插入口的编带向后拉，抽出编带。
7.
关闭压盖。
INTF-036P
INTF-037P
