I ntelligen t Tape Feeder 操作手册 2.2 编带的设置 Page 2-17 18. 按下吸入压紧胶带用的按钮 ，缠绕至压 紧胶带 为绷紧状态。 • 压紧胶带一旦绷紧，导入电机自动停止。 19. 把载体编带与插锁前部对齐，距离框架前 部大约 20 m m 的地方用剪子剪断。 ∗ 剪下来的载体编带不要落在整体交换台车上， 单手扶住编带前部之后再剪切。 要求 有关编带拼接的方法，请参照接头编带工具使用说明书。…
Intelligent Tape Feeder
操作手册
2.2
编带的设置
Page 2-16
17.
按下编带搬送
(
正转
)
用开关
c
直到空袋
的中心
d
和吸着位置标记大致在相同位
置。
吸着位置的标记
(
刻印
)
8 mm
编带供料器
洼坑前后位置基准标记
(
刻印
)
∗
吸着位置的标记
(
刻印
+
红色涂敷
)
∗
洼坑前后位置基准标记附属于
24 mm
以上的编
带供料器。
(
照片表示将
44 mm
编带设置在
44/56 mm
编带
供料器的状态
)
12 mm
以上的编带供料器
下一页
INTF-088P
1
INTF-C-OMB02-A01-03
INTF-092P
2
INTF-266P
2
Intelligent Tape Feeder
操作手册
2.2 编带的设置
Page 2-17
18.
按下吸入压紧胶带用的按钮
，缠绕至压
紧胶带
为绷紧状态。
•
压紧胶带一旦绷紧，导入电机自动停止。
19.
把载体编带与插锁前部对齐，距离框架前
部大约 20 mm 的地方用剪子剪断。
∗
剪下来的载体编带不要落在整体交换台车上，
单手扶住编带前部之后再剪切。
要求
有关编带拼接的方法，请参照接头编带工具使用说明书。
INTF-C-OMB02-A01-00
INTF-030P
20 mm
INTF-028P
1
INTF-067P
2
Intelligent Tape Feeder
操作手册
2.2 编带的设置

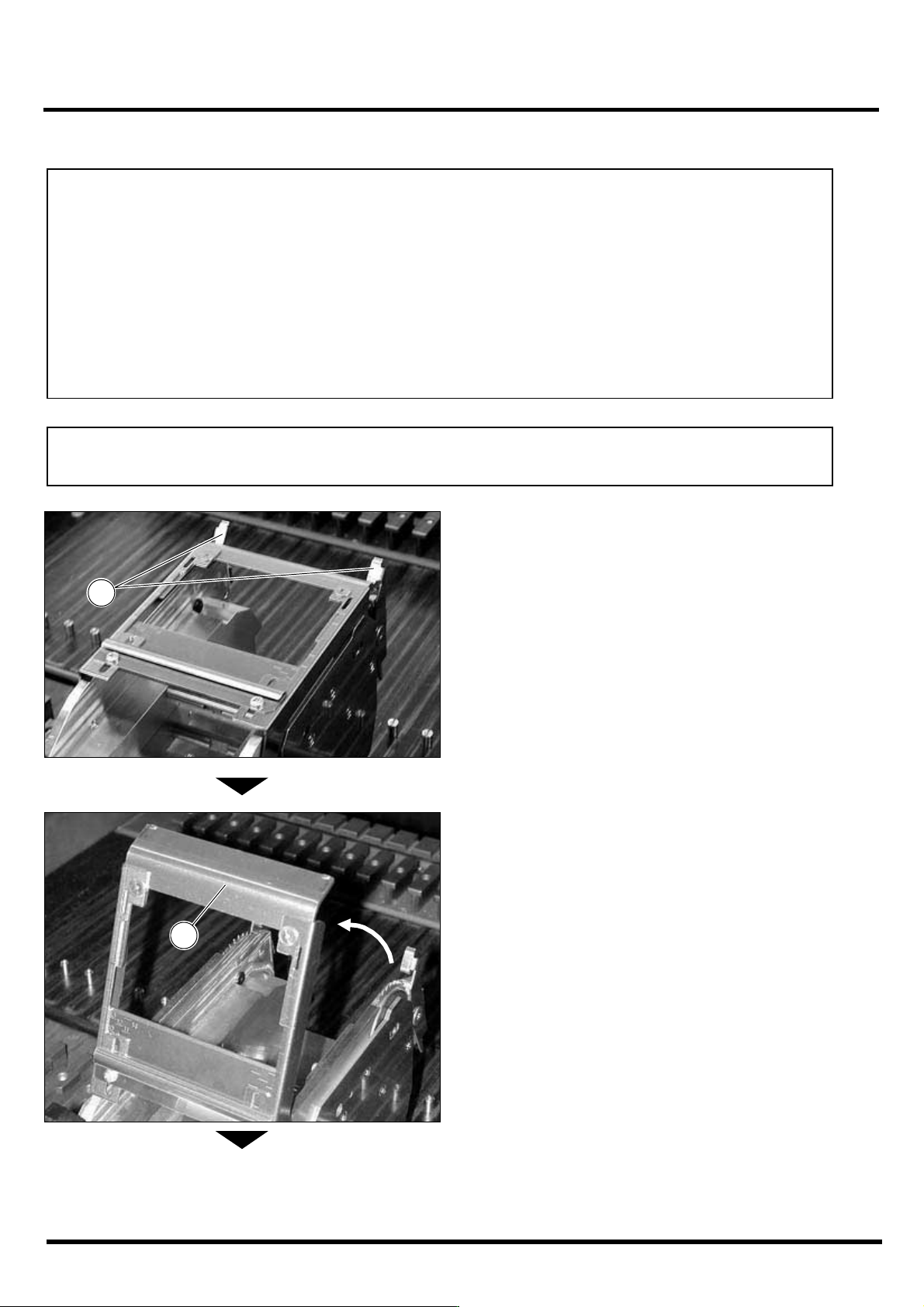

Page 2-18
88 mm
编带供料器
1.
将插锁
往箭头所示的方向推，然后解除
锁定。
2.
将压盖
往箭头所示的方向放开。
S
下一页
通知
88 mm 编带供料器的安装方法与 12 ~ 72 mm 编带供料器有下列 2 个不同点。
在设置载体编带后连结电源线。
88 mm 编带供料器有 2 个搬送编带的链轮齿。
为了使左右旋转角度一致，在设置载体编带后连结电源线。
有 2 个编带压盖的插锁。
88 mm 编带供料器有 2 个编带压盖的插锁。
请用双手进行压盖的开闭。
通知
104 mm 编带供料器的编带安装方法和 88 mm 编带供料器的安装步骤相同。
INTF-109P
1
INTF-107P
2
INTF-C-OMB02-A01-00
