Samsung Component Placer SM320 T r oubleshooting Guide 1-16 确认贴装传感器是否 正常动作后（贴装制动器上 升或下降），如果有异常则 调 节传感器位置。 确认有关装配 Stopper 的传感器的连线状况。 详细事项请参照 Maintenance Reference 的 “ 7.3 控制面板检查 ” 中 “ 7.3.5 Conve 压力下降 压力上升
MMI
错误码（
Error Code
）和问题解决
1-15
$3104 退出PCB时发生错误。[FREEZE模式]
[原因]
PCB 的退出动作没有完全进行时。
PCB 的传送途中，由于机械的干涉原因不能传送时。
没有调节好退出传感器的灵敏度。
TimeOut 的值数调得太小时。
[措施 方法]
按“STOP”按钮关闭蜂鸣器。
按“RESET”按钮把设备转换成“IDLE”方式。
确认原因后找措施。
如果有机械的干涉，先去除干涉。
确认输出传感器的灵敏度后如果发现异常，请进行调整。仔细事项请参照“Intr
oduction”的“5.3 机板检查传感器”
调节与传送带的传送有关的TimeOut值数。(工厂设定的值数)
如果是发生其它传送带破损等异常情况时，请与指定的 C/S 公司或当地代理店
(Local Agent)联系。
$3401 不能上升Place Stopper。
$3402 不能下降Place Stopper。
[原因]
贴装制动器因机械干扰无法上升或下降的情况或者
不能给设备正常供应压缩气时。
装配Stopper的传感器的位置及其排线上发生异常情况时。
[措施 方法]
按
“STOP”按钮关闭蜂鸣器。
按“RESET”按钮把设备转换成“IDLE”方式。
如果在Edge Fix的传送路径上有机械的干涉，先要去除干涉。

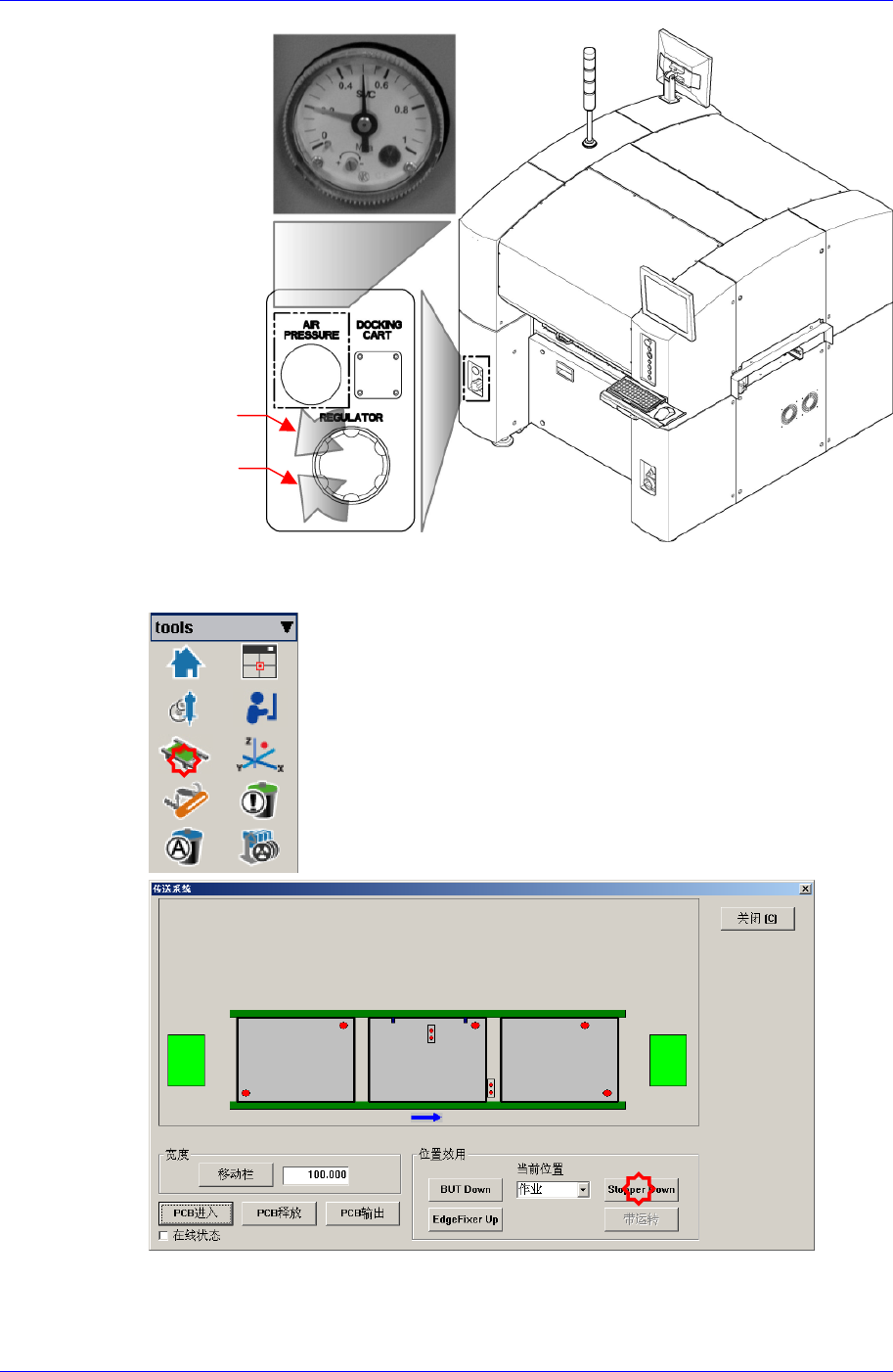

从背面的气压表(AIR PRESSURE) 确认压缩气的气压是否保持适当的压力(0.45-
0.55bar)。
Samsung Component Placer SM320 Troubleshooting Guide
1-16
确认贴装传感器是否正常动作后（贴装制动器上升或下降），如果有异常则调
节传感器位置。
确认有关装配Stopper的传感器的连线状况。
详细事项请参照 Maintenance Reference 的 “7.3 控制面板检查”中 “7.3.5 Conve
压力下降
压力上升
MMI
错误码（
Error Code
）和问题解决
1-17
yor Control Board”和 Technical Reference 的 “Conveyor Board Interface (2/
5)”。
警 告
希望确认在 MMI Diagnosis I/O 的传感器有无动作。
如果在设备作业时确认传感器有无动作有发生事故的危险，因
此一定要在取消开始指令设备停止状态（闲置状态）时确认。
$3701 作业当中，传送带（Conveyor）发生TimeOut错误。[FREEZE 模式]
[原因]
作业当中，传送带（Conveyor）传送 PCB 时发生 TimeOut 错误。
[措施 方法]
按“STOP”按钮关闭蜂鸣器。
按“RESET”按钮把设备转换成“IDLE”方式后重新启动。
$3fff CONV_NOT_DEFINED [FREEZE 壮态]
[原因]
没有作好有关传送带设定。
[措施 方法]
正常关闭设备电源过5秒后，请开启电源重新启动。
1.2.6. 序列有关错误 [$4000~$4fff]
$4000 一个循环中存在不能同时作业的部品。[EMER壮态]
[原因]
一个循环中存在不能同时作业的部品时。
没有定义部品的排列方式或没有指定摄象机的序号时。
[措施 方法]
按“STOP”按钮关闭蜂鸣器。
如果错误的种类为 MPU-STOP，开/关（ON/OFF）设备的电源。
重新设定发生问题的部品的排列方式（Align Type）和 Camera No. 等。
把一个循环分为两个循环作业。
$4001 手动动作中发生错误。 [EMER壮态]
[原因]
在手动动作中发生错误的情况。
[措施 方法]
执行初始化后(Return-To-Origin)再执行所要的动作。
$4002 要使用没有定义的操作模式（Operation Mode）。[EMER壮态]
