Samsung Component Placer SM320 T r oubleshooting Guide 1-26 按 “RESET” 按钮把设 备转换成 “IDLE” 方式 在 Tray Feeder 的 LCD 画面确认错 误的原因后找对策。 $5502 没有准备好 T ray Feeder 。 [FREEZE 模式 ] [ 原因 ] 设备确认 Tray Feeder 的状态时， T ray Feeder 处于没有准…
MMI
错误码（
Error Code
）和问题解决
1-25
Stick Feeder 上部品的吸着位置不对的情况。
Stick Feeder 上的部品供应不圆滑的情况。
Stick Feeder 的安装不正常的情况。
[措施 方法]
给 Stick Feeder 重新供应部品。
在PCB Edit菜单的Feeder重新设置错误发生部件的吸附位置(X, Y, Z)。
找措施使 Stick Feeder 圆滑地供应部品。
正常地重新安装 Stick Feeder。
1.2.10. Tray Feeder 有关错误 [$5300~$55ff]
$5300 Tray Feeder $F上没有部品。[FREEZE模式]
[原因]
Tray Feeder 上没有部品。
[措施 方法]
按“STOP”按钮关闭蜂鸣器。
按“RESET”按钮把设备转换成“IDLE”方式
重新供应部品。
$5301 Tray Feeder $F上发生了Retry次数以上的错误 [FREEZE_BATCH模式]
[原因]
Tray Feeder 上实际没有部品的情况。
Tray Feeder 上部品的吸着位置不对的情况。
没有作好 Tray Feeder 的 Pocket 的 Teaching 的情况。
Tray Feeder 的安装不正常的情况。
[措施 方法]
给 Tray Feeder 重新供应部品。
在PCB Edit菜单的Feeder重新设置错误发生部件的吸附位置(X, Y, Z)。
在 MMI 的 PCB Edit Feeder，确认有没有 Teaching 好 Tray Feeder 的 Pocket
Position。
正常地重新安装 Tape Feeder。
$5501 Tray Feeder 处于错误状态。[EMER模式]
[原因]
设备确认 Tray Feeder 的状态时，Tray Feeder 处于错误状态的情况。
在 Tray Feeder 发生 Palette Align Error。
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
Samsung Component Placer SM320 Troubleshooting Guide
1-26
按“RESET”按钮把设备转换成“IDLE”方式
在 Tray Feeder 的 LCD 画面确认错误的原因后找对策。
$5502 没有准备好Tray Feeder。[FREEZE模式]
[原因]
设备确认 Tray Feeder 的状态时，Tray Feeder 处于没有准备好（NOT READY）
状态的情况。
[措施 方法]
按“STOP”按钮关闭蜂鸣器。
按下 Tray Feeder 的开始（START）按钮，设定为准备（READY）状态。
在 Diagnosis 的 Tray 执行‘Update Status’命令后，确认 Status 窗上是否显示
‘Tray unit ready’。如果发现异常情况，再确认通讯电缆等。
按“RESET”按钮把设备转换成“IDLE”方式
$5505 Tray Feeder 上没有Pallete。[FREEZE模式]
[原因]
Tray Feeder 上没有指定的 Pallete 的情况。
[措施 方法]
按“STOP”按钮关闭蜂鸣器。
按“RESET”按钮把设备转换成“IDLE”方式
供应指定的 Pallete。
$5506 Tray Feeder上发生Timeout错误。[FREEZE模式]
[原因]
设备确认 Tray Feeder 的状态时，Tray Feeder 在规定的时间内没有反映而发生
TimeOut 的情况。
通讯电缆拔掉的情况。
[措施 方法]
按“STOP”按钮关闭蜂鸣器。
按“RESET”按钮把设备转换成“IDLE”方式
确认 Tray Feeder 的通讯电缆有没有拔掉。

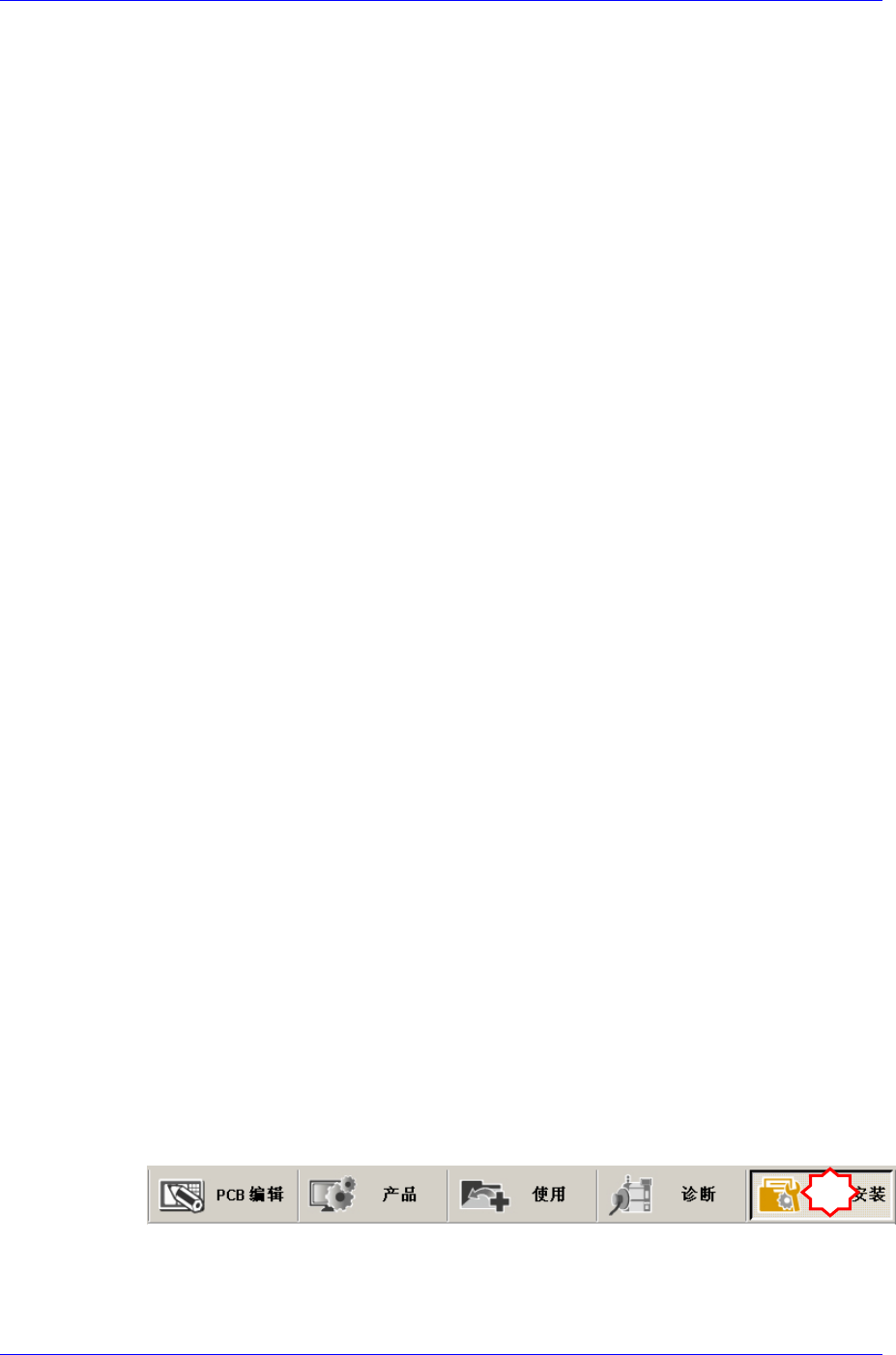

Sys. Setup菜单的 Peripherals 中确认Tray Feeder 有关设定是否准确(Type, Ch,
Id) (用户权限: Manager)
1
MMI
错误码（
Error Code
）和问题解决
1-27
$5507 TRAY_NO_DATA_ERROR. [FREEZE模式]
[原因]
设备确认 Tray Feeder 的状态时，得不到需要的数据(D)结构而发生 TimeOut 的
情况。
通讯电缆拔掉的情况。
[措施 方法]
执行$5506的措施方法。
$5508 TRAY_INVALID_PR_ERROR(CH %d). [FREEZE模式]
[原因]
设备确认 Tray Feeder 的状态时，得不到需要的数据(D)结构而来得是状态(S)
结构的情况。
