Samsung Component Placer SM320 T r oubleshooting Guide 1-28 [ 措施 方法 ] 在 Sys. Setu p 的 Tr a y ，确认有关 Tra y Feeder 的设定是否正常 (T yp e, Ch, Id) 。 ( 请 参照 $5506 的措施方法。 ) 在 Diagnosis 的 Tr a y 测试和 Tray Feeder 的通讯。 $5509 TRA Y_S…
MMI
错误码（
Error Code
）和问题解决
1-27
$5507 TRAY_NO_DATA_ERROR. [FREEZE模式]
[原因]
设备确认 Tray Feeder 的状态时，得不到需要的数据(D)结构而发生 TimeOut 的
情况。
通讯电缆拔掉的情况。
[措施 方法]
执行$5506的措施方法。
$5508 TRAY_INVALID_PR_ERROR(CH %d). [FREEZE模式]
[原因]
设备确认 Tray Feeder 的状态时，得不到需要的数据(D)结构而来得是状态(S)
结构的情况。
2
3
Samsung Component Placer SM320 Troubleshooting Guide
1-28
[措施 方法]
在Sys. Setup的Tray，确认有关Tray Feeder的设定是否正常(Type, Ch, Id)。 (请
参照$5506的措施方法。)
在Diagnosis的Tray测试和Tray Feeder的通讯。
$5509 TRAY_SENDING_ERROR(CH %d). [FREEZE模式]
[原因]
设备确认 Tray Feeder 的状态时，在系列传送函数发生错误的情况。
[措施 方法]
执行$5506的措施方法。
$550a TRAY_INVALID_RES_ERROR. [EMER模式]
[原因]
受到设备和 Tray Feeder 之间的通讯规定没有定义的结果时的情况。
[措施 方法]
按“STOP”按钮关闭蜂鸣器。
按“RESET”按钮把设备转换成“IDLE”方式
确认通讯电缆。
在Sys. Setup的Tray，确认有关Tray Feeder的设定是否正常(Type, Ch, Id)。(执行
$5506的措施方法。)
$550b TRAY_INVALID_CMD_ERROR(CH %d). [FREEZE模式]
[原因]
设备给 Tray Feeder 传送通讯规定中没有定义的命令 (C)的情况。
[措施 方法]
执行$5506的措施方法。
$55ff TRAY_NOT_DEFINED. [FREEZE模式]
[原因]
设备把吸着到 Tray Feeder 的部品要丢弃时要求吸着到 Tray Feeder 的 Palette 的
信息时找不到该内容的情况。
[措施 方法]

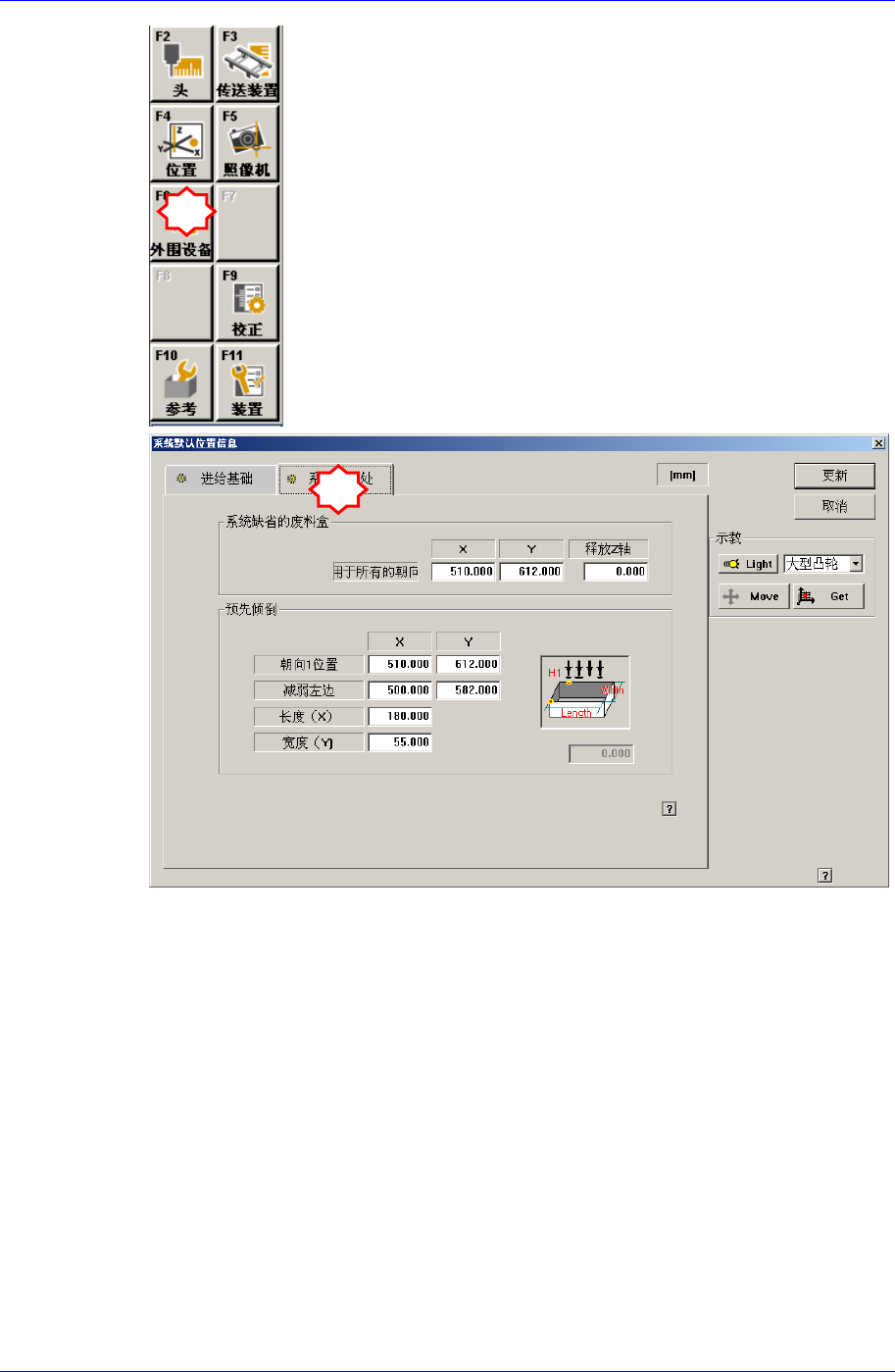

在PCB Edit的Feeder确认Tray Unit的Dump位置是否正确。
在Tray Unit设定的Dump位置是 ‘Return to Tray’和‘1 User Dump’。
在Sys. Setup的Tray，确认有关Tray Feeder的设定是否正常(Type, Ch, Id)。(执行
$5506的措施方法。)
1.2.11. 部件有关 Vacuum 错误 [$5800~$58ff]
$5800 Feeder $F供应的部品 $P发生Vacuum Check错误。[WARNING模式]
MMI
错误码（
Error Code
）和问题解决
1-29
[原因]
只有在给供应的部品提供 Vacuum Check 选项时发生。
吸着部品后，与吸着之前比较时真空度发生变化。此选项为核对此变化量而使
用。
实际上没有吸着到所供应的部品的情况。
没有吸着到供应的部品，或吸嘴的内径比部品的尺寸大而吸着不到中央时，影
响不到真空的变化的情况。
没有设定好真空度（Vacuum Level）的情况。
真空传感器上发生异常的情况。
[措施 方法]
不需要 Vacuum Check 时，在 PCB Edit 的 Part 单击该部品的‘Common Data’，
解除 Vacuum Check 选项。
2
3
4
5
1
