[措施 方法]
删除能使用的数量以外的数量。
同样的 Fiducial 登记为多个时，统一登记为一个。
$a610 找不到上面 Lead Gloup 中的第一个(左侧) Lead。
[原因]
识别部品时，在 Vision Monitor 上，上面 Lead Gloup 中左侧的 Lead 的识别失败
的情况。
[措施 方法]

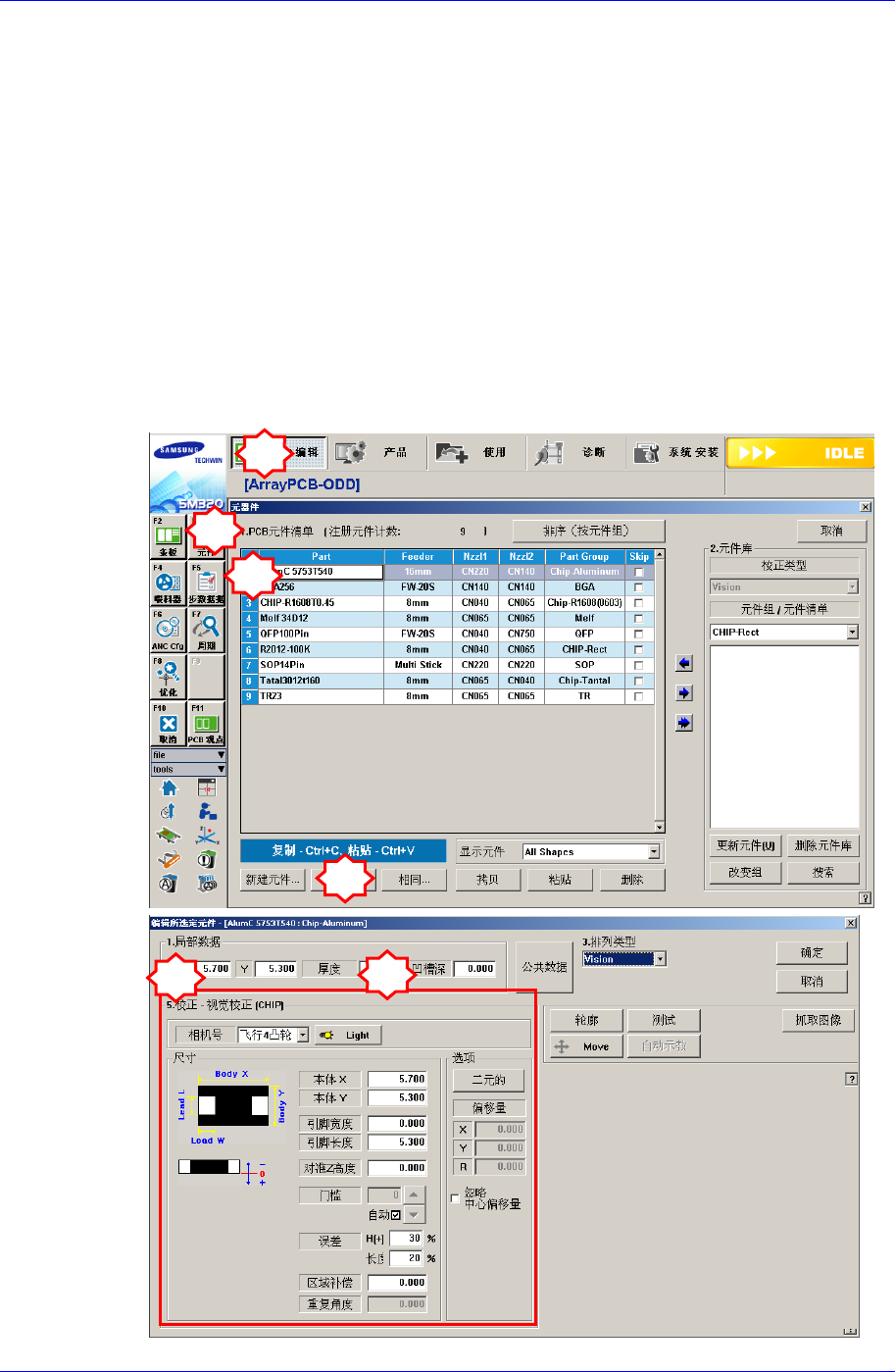

为确认部件数据是否正常，在PCB Edit菜单的“Part”中选择错误发生部件后在Pr
ofile Editor确认<Align Data>领域的信息设定是否准确。
5
2
3
4
1
4
Samsung Component Placer SM320 Troubleshooting Guide
1-54
<另外，为确认并重新设置相应部件的照明水平点击<Light Control>按钮则显示
可调节照明亮度的对话框。请在这里变更照明值使显示在 VisFrame 窗口的部件
形象更加鲜明。详细事项请参照 Administrator’s Guide 的 “7.1 新部件登记”部
分。
$a611 找不到上面 Lead Gloup 中最后(右侧)的 Lead。
[原因]
识别部品时，在 Vision Monitor 上，上面 Lead Gloup 中右侧的 Lead 的识别失败
的情况。
[措施 方法]
执行$a610的措施方法。
$a612 找不到左面 Lead Gloup 中的第一个(上侧) Lead。
[原因]
识别部品时，在 Vision Monitor 上，左面 Lead Gloup 中上侧的 Lead 的识别失败
的情况。
[措施 方法]
执行$a610的措施方法。
$a613 找不到左面 Lead Gloup 中最后(右侧)的 Lead。
[原因]
识别部品时，在 Vision Monitor 上，左面 Lead Gloup 中下侧的 Lead 的识别失败
的情况。
[措施 方法]
执行$a610的措施方法。
$a614 找不到下面 Lead Gloup 中的第一个(左侧) Lead。
[原因]
识别部品时，在 Vision Monitor 上，下面 Lead Gloup 中左侧的 Lead 的识别失败
的情况。
[措施 方法]
执行$a610的措施方法。
$a615 找不到下面 Lead Gloup 中最后(右侧)的 Lead。
[原因]
识别部品时，在 Vision Monitor 上，下面 Lead Gloup 中右侧的 Lead 的识别失败
的情况。
MMI
错误码（
Error Code
）和问题解决
1-55
[措施 方法]
执行$a610的措施方法。
$a616 找不到右面 Lead Gloup 中的第一个(上侧) Lead。
[原因]
识别部品时，在 Vision Monitor 上，右面 Lead Gloup 中上侧的 Lead 的识别失败
的情况。
[措施 方法]
执行$a610的措施方法。
$a617 找不到右面 Lead Gloup 中最后(下侧)的 Lead。
[原因]
识别部品时，在 Vision Monitor 上，右面 Lead Gloup 中下侧的 Lead 的识别失败
的情况。
[措施 方法]
执行$a610的措施方法。
$a620 Lead Gloup(%d)的被识别的间距（Pitch）值，比登记的值数(%d)大。
[原因]
Vision 识别的部品间距（Pitch）值比登记的值数(%d)大的情况。
部品的 Lead 弯曲的情况。
部品的间距（Pitch）值输入有错误的情况。
照明度的设定不适当的情况。
[措施 方法]
确认部品的 Lead 是否弯曲。
执行$a610的措施方法。
$a621 Lead Gloup(%d)的被识别的间距（Pitch）值，比登记的值数(%d)小。
[原因]
Vision 识别的部品间距（Pitch）值比登记的值数(%d)小的情况。
部品的 Lead 弯曲的情况。
部品的间距（Pitch）值输入有错误的情况。
照明度的设定不适当的情况。
[措施 方法]
确认部品的 Lead 是否弯曲。
执行$a610的措施方法。
