对于用户 服务资讯 10/13 SI1910002E‑000=YSM20/YSM20R/YSM10板传感器位置调整程序 3。 调整传送带进/出传感器的位置 传感器安装在传送带的入口/出口，以检测搬入和搬出板子的情况。光反射型用作传送带的进/出传感器，它通过从板子下面的 照明并接收其反射来检测板子的存在。因此，与安装/备用位置传感器一样，当板的狭缝位于传感器上方或使用具有多个小狭缝 的板时，此传感器也会误检测板。 在这种情况…
对于用户
服务资讯
9/13
SI1910002E‑000=YSM20/YSM20R/YSM10板传感器位置调整程序
第三步

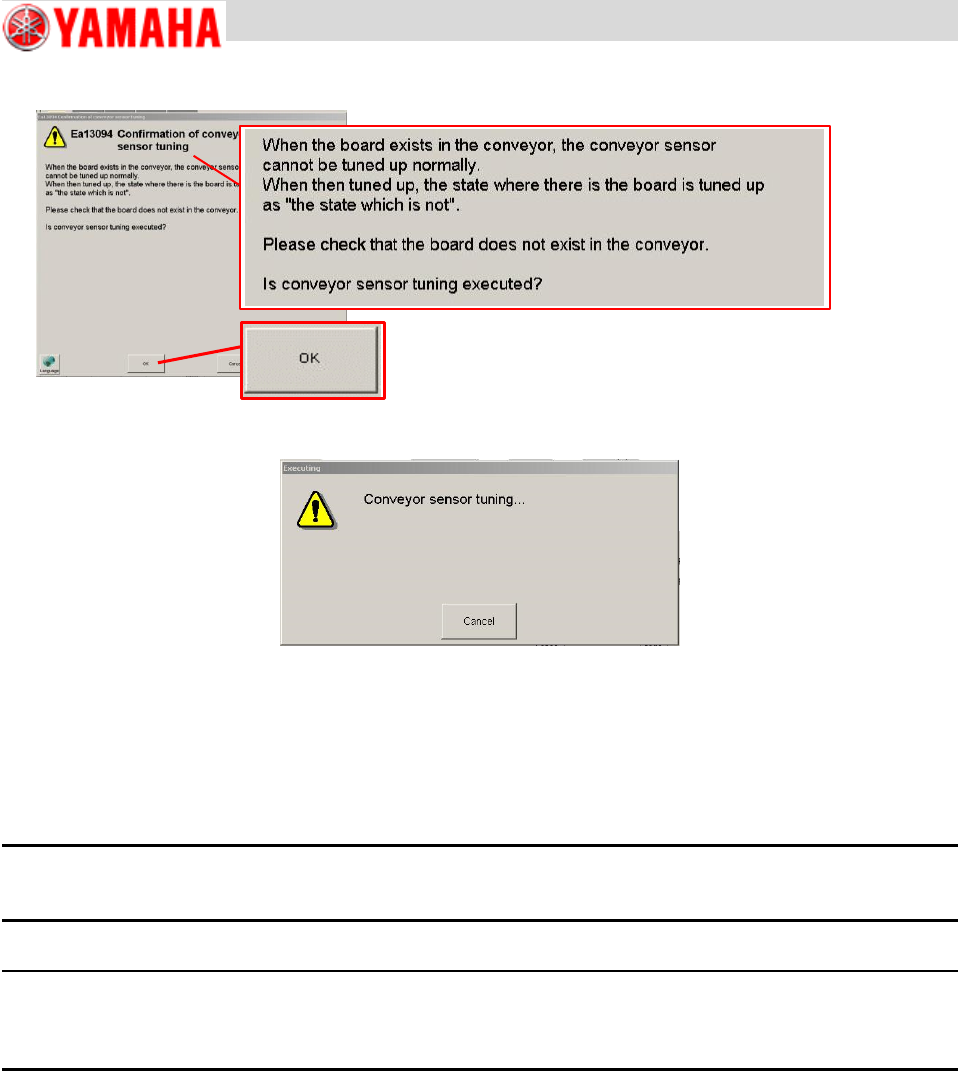

了解消息，然后按[确定]按钮。
第四步。
等待直到“传送带传感器调整...”消息消失。
第五步
1.确认在没有安装板的情况下，传感器放大器上指示的值约为1600或更大。
将安装板放在传送带上并滑动，直到将其停在安装位置/待机位置限位器上。
确认传感器放大器上指示的值在0到500之间。
2。
3。
调整后，请检查传感器的检测条件。
笔记：
当传感器放大器上显示的值等于或大于500时，请重新调整传感器位置并再次执行“传送带传感器调整”。
笔记：
当机器除了安装位置限位器之外还具有待机位置限位器时，需要同时调整安装位置/待机位置的传感器位置。确保为每个传感器
执行。
对于用户
服务资讯
10/13
SI1910002E‑000=YSM20/YSM20R/YSM10板传感器位置调整程序
3。 调整传送带进/出传感器的位置
传感器安装在传送带的入口/出口，以检测搬入和搬出板子的情况。光反射型用作传送带的进/出传感器，它通过从板子下面的
照明并接收其反射来检测板子的存在。因此，与安装/备用位置传感器一样，当板的狭缝位于传感器上方或使用具有多个小狭缝
的板时，此传感器也会误检测板。

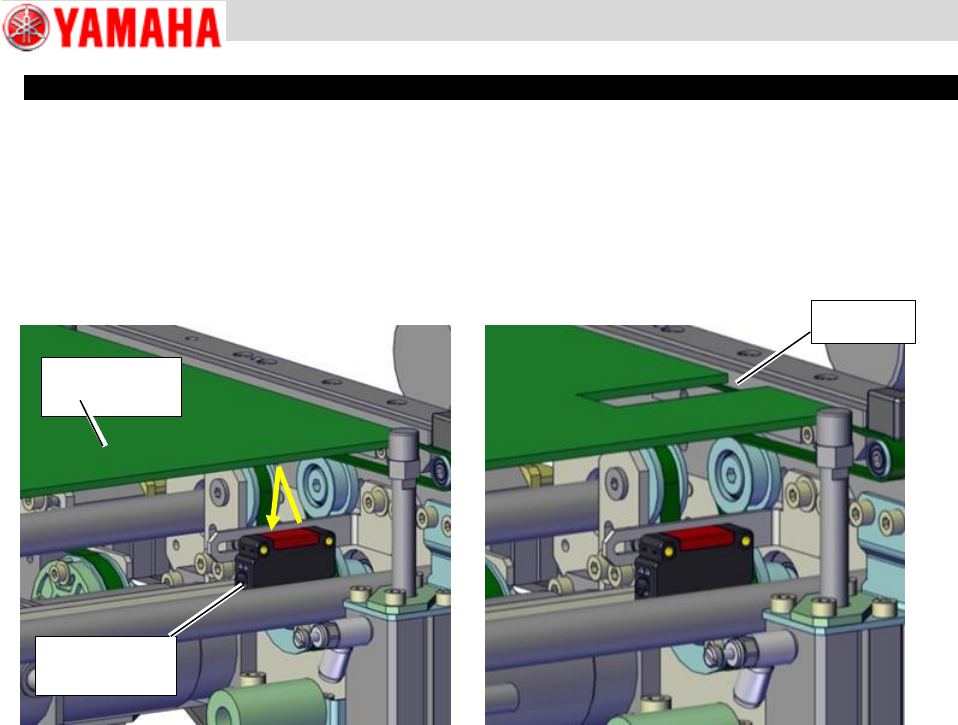

在这种情况下，可以通过改变传感器的安装位置来解决问题。在本文档中，以出口传感器的位置调
整为例进行说明。
狭缝
安装板
出入口
传感器
对于用户
服务资讯
11/13
SI1910002E‑000=YSM20/YSM20R/YSM10板传感器位置调整程序
3.1.1 调整出口传感器的位置
本节以调整出口传感器位置（X方向和Y方向）为例进行说明。
笔记：
通常，传送带的入口周围没有塞子。按照出口传感器的相同步骤调整传送带入口的传感器位置，仅适用于Y方向。
步骤1。
将安装板放在传送带上，然后滑动直到其在出口挡块处停止。
■当传感器沿Y方向移动时。
第2步。
第三步
用十字螺丝刀松开传送带出口传感器的2个安装螺钉。
确认安装板上狭缝的位置，并移动出口传感器，直到它与任何狭缝都不对齐。
第四步。
用十字螺丝刀拧紧2个安装螺钉。
小费：

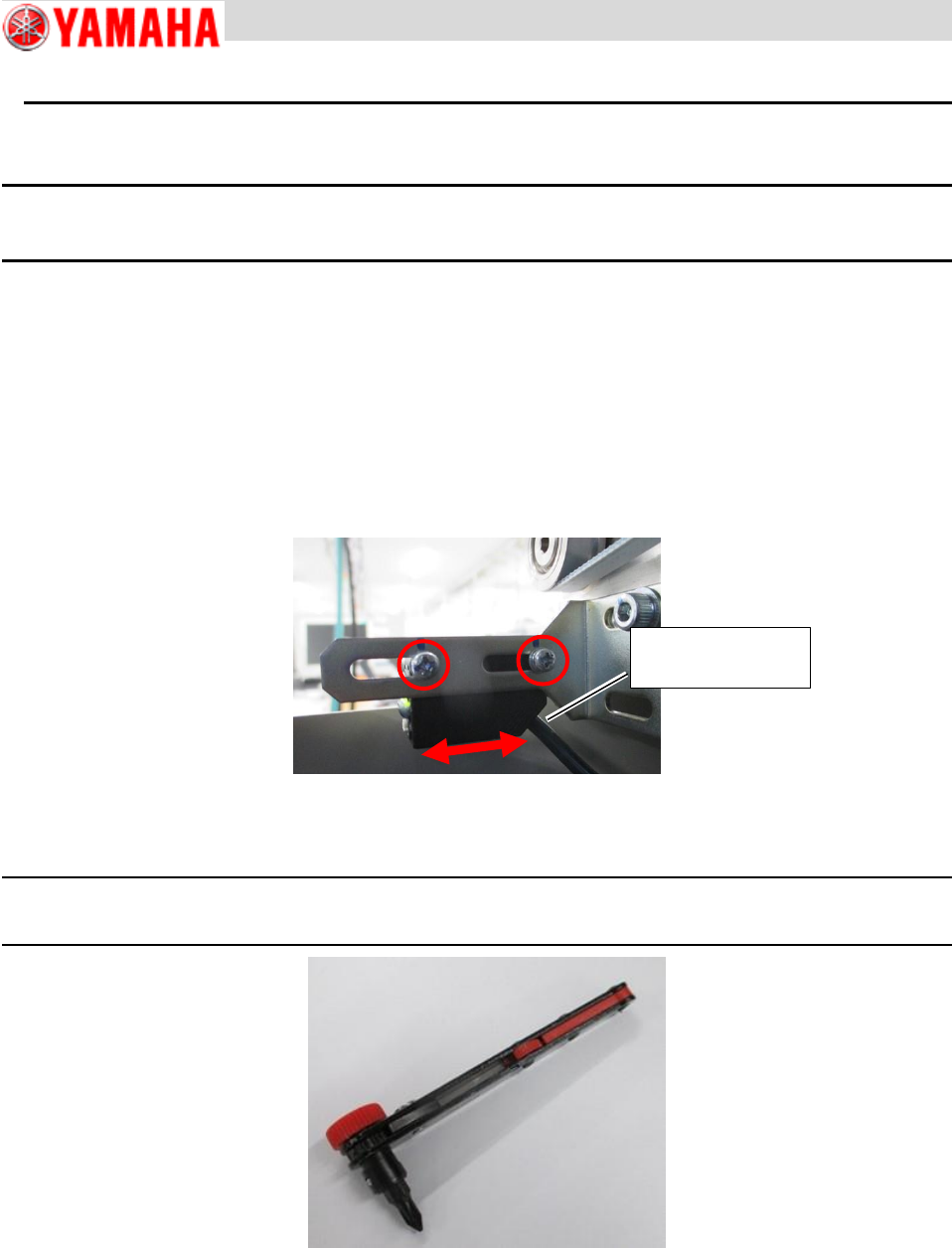

对于YSM10，安装在机器左侧的进/出传感器的位置调整使用偏置式棘轮螺丝刀变得更加容易。
向后移传感器
来回
