SI1910002E‑000=YSM20/YSM20R/YSM10板传感器位置调整程序
3。 调整传送带进/出传感器的位置
传感器安装在传送带的入口/出口，以检测搬入和搬出板子的情况。光反射型用作传送带的进/出传感器，它通过从板子下面的
照明并接收其反射来检测板子的存在。因此，与安装/备用位置传感器一样，当板的狭缝位于传感器上方或使用具有多个小狭缝
的板时，此传感器也会误检测板。
在这种情况下，可以通过改变传感器的安装位置来解决问题。在本文档中，以出口传感器的位置调
整为例进行说明。
狭缝
安装板
出入口
传感器
对于用户
服务资讯
11/13
SI1910002E‑000=YSM20/YSM20R/YSM10板传感器位置调整程序
3.1.1 调整出口传感器的位置
本节以调整出口传感器位置（X方向和Y方向）为例进行说明。
笔记：
通常，传送带的入口周围没有塞子。按照出口传感器的相同步骤调整传送带入口的传感器位置，仅适用于Y方向。
步骤1。
将安装板放在传送带上，然后滑动直到其在出口挡块处停止。
■当传感器沿Y方向移动时。
第2步。
第三步
用十字螺丝刀松开传送带出口传感器的2个安装螺钉。
确认安装板上狭缝的位置，并移动出口传感器，直到它与任何狭缝都不对齐。
第四步。
用十字螺丝刀拧紧2个安装螺钉。
小费：
对于YSM10，安装在机器左侧的进/出传感器的位置调整使用偏置式棘轮螺丝刀变得更加容易。
向后移传感器
来回
对于用户
服务资讯
12/13
SI1910002E‑000=YSM20/YSM20R/YSM10板传感器位置调整程序

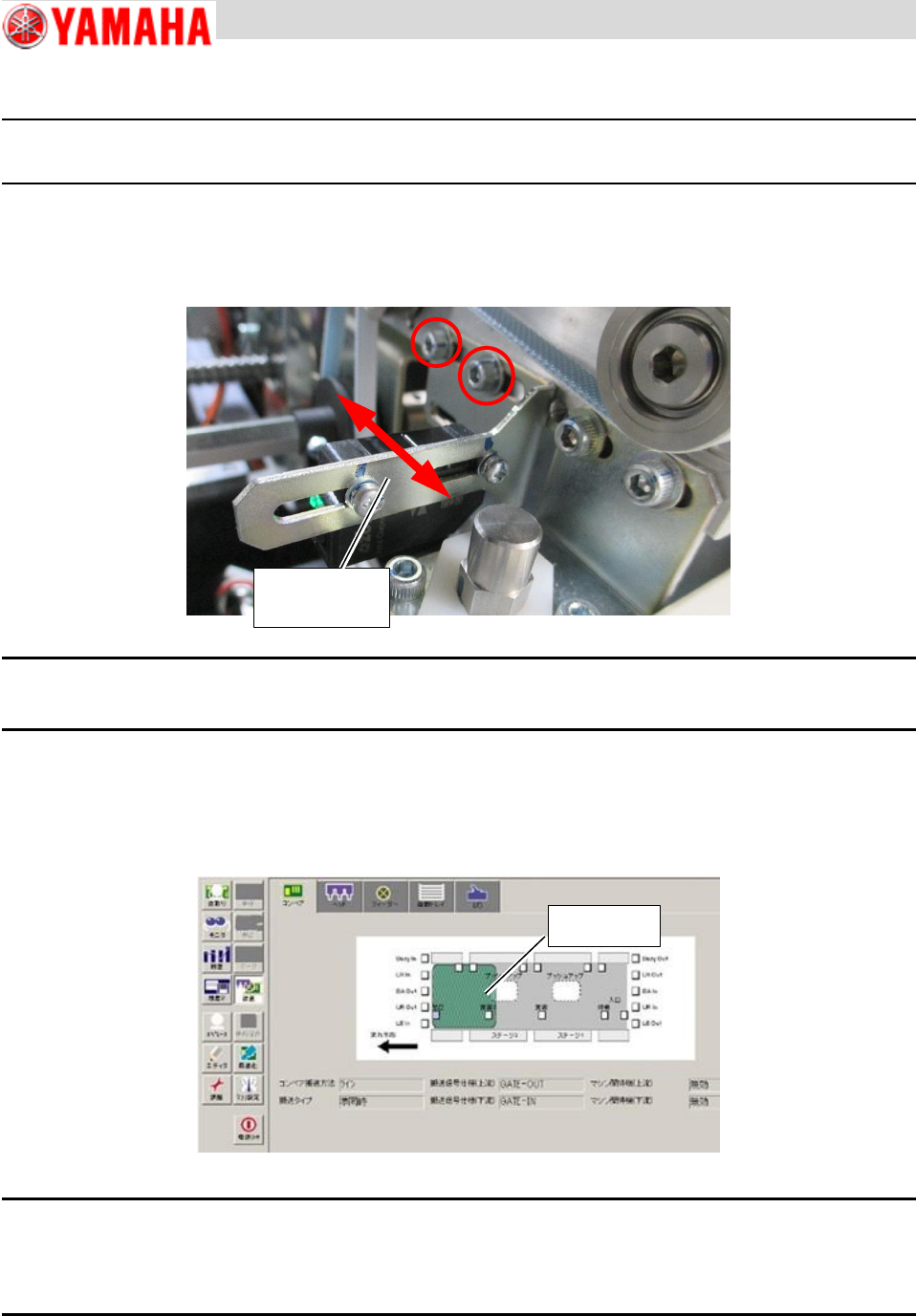

■当传感器沿X方向（水平）移动时。
小费：
进/出传感器的支架上有长螺孔，因此传感器可以水平移动一点。如果仅前后移动调整效果不佳，请尝试水平移动传感器。
第2步。
用六角扳手松开传送带入口/出口传感器支架的2个安装螺栓。
确认安装板上狭缝的位置，并移动出口传感器，直到它与任何狭缝都不对齐。
第三步
照片：YSM10
笔记：
转移支架时，请确保支架不会干扰出口挡板或传送带。
第四步。
第五步
1.将安装板放在传送带上，然后滑动直到安装板停在出口挡块上。
2.通过[单位]‑>[传送带]屏幕检查出口传感器是否检测到板子的存在。
用六角扳手拧紧支架的2个安装螺栓。位置调整后，请检查传感器的检测条件。
第六步
从传送带上卸下安装板。
笔记：
如果即使执行位置调整后出口传感器也无法检测到安装板，则需要重新调整传感器。
请参阅“SI1506011E‑00=YSM20_出口侧传送带传感器的更改和调整”，然后重新调整传感器。
整个转移
组件
董事会存在
