对于用户服务资讯 3/13 SI1910002E‑000=YSM20/YSM20R/YSM10板传感器位置调整程序 1。 1.1 准备工作必备工具零件名称数量评论安装板 1个・使用生产线中使用的板进行调整。十字螺丝刀 1个・JIS＃2或同等水平偏心棘轮螺丝刀（菲利普斯） 1个・用于YSM10 要调整左侧位置，请设置出口/入口传感器之一。・JIS＃2或同等水平内六角扳手组 1个・用于…

对于用户

服务资讯

2/13

SI1910002E‑000=YSM20/YSM20R/YSM10板传感器位置调整程序

内容

1。准备工作...............................................................................................................................................................................................3

所需工具..........................................................................................................................................................................................3

调整备用和安装位置传感器....................................................................................................................4

确认待机位置，安装位置传感器和放大器的状态.............................................4

备用位置传感器和安装位置传感器的位置调整程序...................................6

用安装板确认传感器的检测条件。....................................................6

调整备用传感器和安装传感器的位置...........................................................................................................6

传送带传感器调整.............................................................................................................................................................8

1.1

2。

2.1

2.2

2.2.1

2.2.2

2.2.3

调整传送带进/出传感器的位置.........................................................................................................10

3.1.1 调整出口传感器的位置................................................................................................................................................................11

修订记录......................................................................................................................................................................................13

3。

4，

对于用户

服务资讯

3/13

SI1910002E‑000=YSM20/YSM20R/YSM10板传感器位置调整程序

1。

1.1

准备工作

必备工具

零件名称数量评论

安装板 1个

・使用生产线中使用的板进行调整。

十字螺丝刀 1个

・JIS＃2或同等水平

偏心棘轮螺丝刀

（菲利普斯）

1个

・用于YSM10

要调整左侧位置，请设置出口/入口传感器之

一。

・JIS＃2或同等水平

内六角扳手组 1个

・用于调整出口传感器的位置（X轴方向）

对于用户

服务资讯

4/13

SI1910002E‑000=YSM20/YSM20R/YSM10板传感器位置调整程序

2。调整备用和安装位置传感器

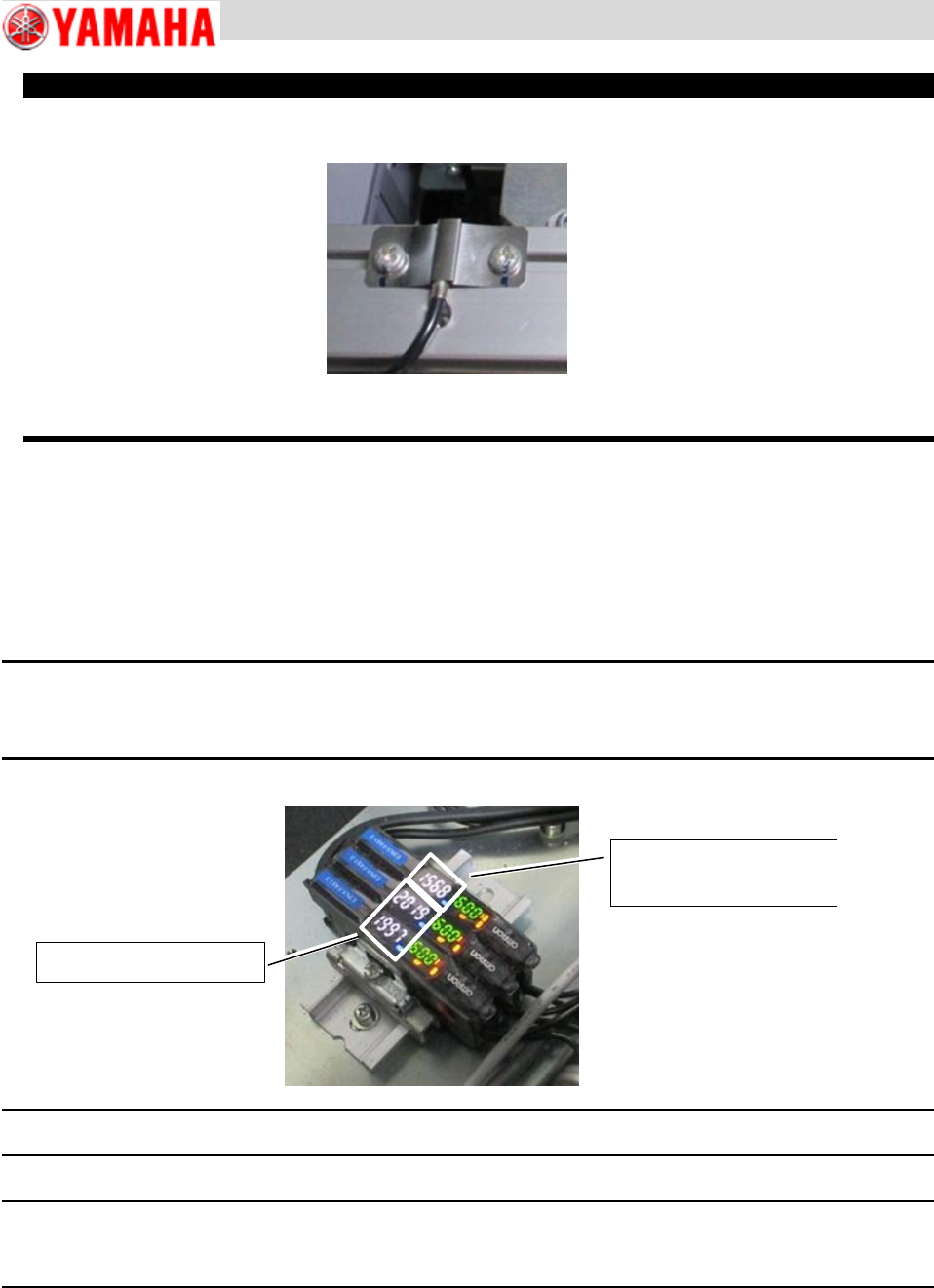

本节介绍如何调整在待机，安装和锻炼位置使用的传感器。这些传感器的形状如下图所示。

2.1 确认待机位置，安装位置传感器和放大器的状态

进行调整之前，请确认传感器和放大器的状态。

步骤1。

第2步。

按下紧急停止按钮以打开安全盖。

检查传感器放大器上以白色数字显示的值，传送带上没有一块板。

当不带板的情况下，传感器放大器上的白色数值等于或大于“1600”时，请按照2.2的步骤进行调节。

笔记：

如果不使用电路板，传感器放大器上的值指示为1600或更小，则可能发生了放大器性能下降或光纤弯曲的情况。建议交

换有关部分。

小费：

传感器放大器出厂设置为指示“2000”（不带板），并已发货。

小费：

传送带上安装有多个传感器，例如备用位置传感器，安装位置传感器和锻炼传感器。用手或纸遮蔽传感器光以检查放大

器上的变化值，以便可以识别每个传感器和放大器的组合。

1600以上：可调

1600以下：放大器

可能已经降级了。
