对于用户 服务资讯 5/13 SI1910002E‑000=YSM20/YSM20R/YSM10板传感器位置调整程序 小费： YSM10和YSM20（YSM20R）的传感器放大器的安装位置如下： [YSM10] 上推板的左侧 [YSM20/20R] 传送带的右前区域（*垂直方向）

100%1 / 13
对于用户
服务资讯
4/13
SI1910002E‑000=YSM20/YSM20R/YSM10板传感器位置调整程序
2。 调整备用和安装位置传感器
本节介绍如何调整在待机，安装和锻炼位置使用的传感器。这些传感器的形状如下图所示。
2.1 确认待机位置，安装位置传感器和放大器的状态
进行调整之前，请确认传感器和放大器的状态。
步骤1。
第2步。
按下紧急停止按钮以打开安全盖。
检查传感器放大器上以白色数字显示的值，传送带上没有一块板。
当不带板的情况下，传感器放大器上的白色数值等于或大于“1600”时，请按照2.2的步骤进行调节。
笔记：
如果不使用电路板，传感器放大器上的值指示为1600或更小，则可能发生了放大器性能下降或光纤弯曲的情况。建议交
换有关部分。
小费：
传感器放大器出厂设置为指示“2000”（不带板），并已发货。
小费：
传送带上安装有多个传感器，例如备用位置传感器，安装位置传感器和锻炼传感器。用手或纸遮蔽传感器光以检查放大
器上的变化值，以便可以识别每个传感器和放大器的组合。
1600以上：可调
1600以下：放大器
可能已经降级了。
对于用户
服务资讯
5/13
SI1910002E‑000=YSM20/YSM20R/YSM10板传感器位置调整程序
小费：
YSM10和YSM20（YSM20R）的传感器放大器的安装位置如下：
[YSM10]
上推板的左侧
[YSM20/20R]
传送带的右前区域（*垂直方向）
对于用户
服务资讯
6/13
SI1910002E‑000=YSM20/YSM20R/YSM10板传感器位置调整程序

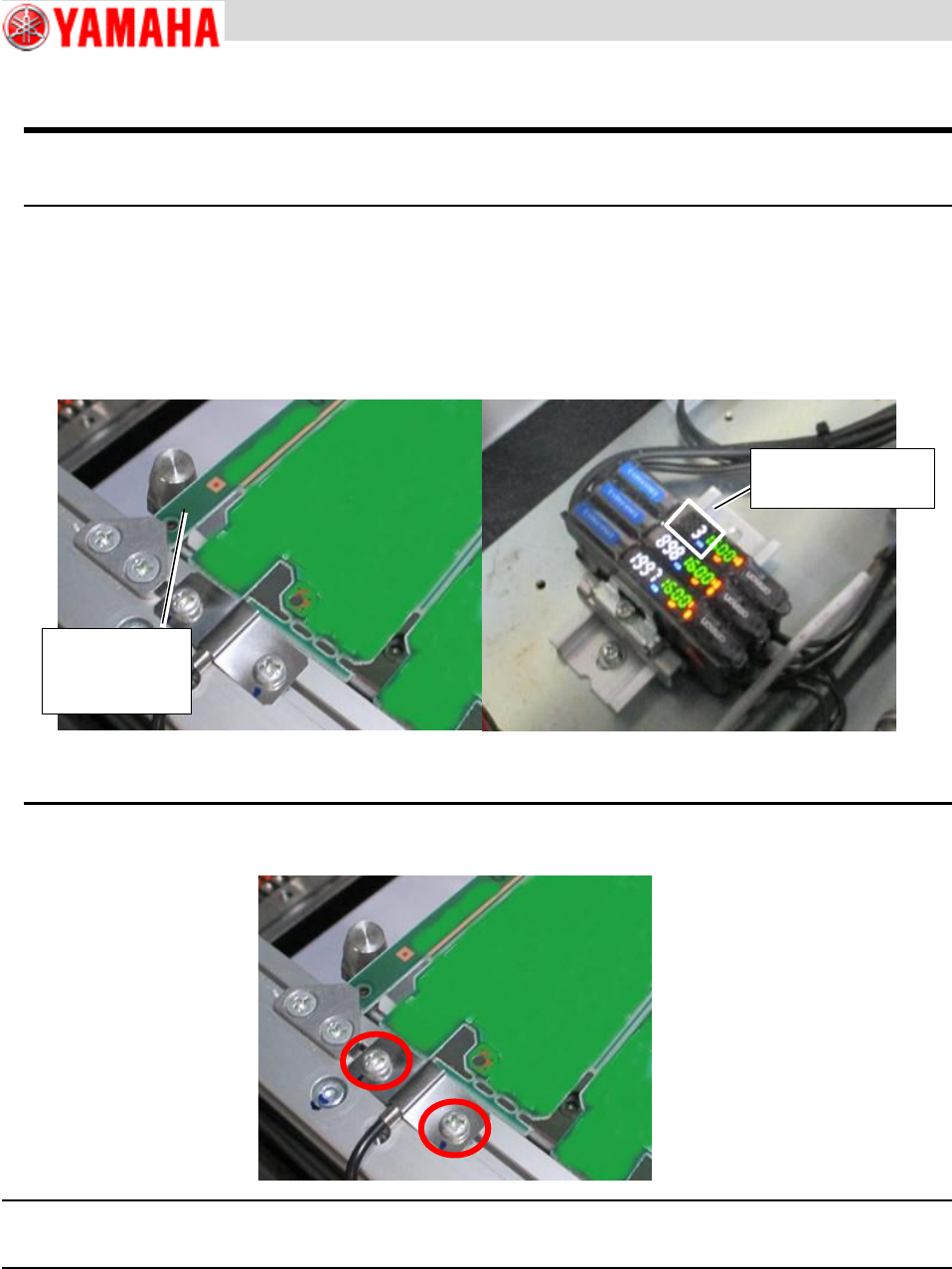

2.2 备用位置传感器和安装位置传感器的位置调整程序
2.2.1 用安装板确认传感器检测条件
步骤1。
第2步。
将传送带宽度调整为要调整的木板的有效宽度。
将安装板放在传送带上，然后滑动直到安装板停在安装位置或备用位置的限位器上。
确认传感器放大器指示的值（白色）。
第三步
值在0到500之间时，传感器放大器的状态正常。但是，如果该值约为1600或更大，则需要调整位置。
2.2.2 调整备用和安装传感器的位置
步骤1。
继续将安装板放置在安装/备用位置，并松开2颗用十字螺丝刀安装传感器的螺钉。
小费：
可以通过不卸下固定螺钉而只是松开固定螺钉来移动传感器。但是，螺钉很容易脱落，请格外注意不要松动太多。
滑动直到
板子停了
在塞子上。
在0到500之间：
普通的
