对于用户 服务资讯 7/13 SI1910002E‑000=YSM20/YSM20R/YSM10板传感器位置调整程序 第2步。 通过检查放大器上的值来一点一点地移动传感器。然后在放大器指示0到500之间的值的位置拧紧2个螺钉。 小费： 当安装/备用位置传感器不干扰板固定板时，其最大可移动15mm。但是，移位过多会导致基板停止位置发生变化，因此移位距 离应尽可能小。 第三步 第四步。 从传送带上卸下安装板。检查没有板的传感器…
对于用户
服务资讯
6/13
SI1910002E‑000=YSM20/YSM20R/YSM10板传感器位置调整程序
2.2 备用位置传感器和安装位置传感器的位置调整程序
2.2.1 用安装板确认传感器检测条件
步骤1。
第2步。
将传送带宽度调整为要调整的木板的有效宽度。
将安装板放在传送带上，然后滑动直到安装板停在安装位置或备用位置的限位器上。
确认传感器放大器指示的值（白色）。
第三步
值在0到500之间时，传感器放大器的状态正常。但是，如果该值约为1600或更大，则需要调整位置。
2.2.2 调整备用和安装传感器的位置
步骤1。
继续将安装板放置在安装/备用位置，并松开2颗用十字螺丝刀安装传感器的螺钉。
小费：
可以通过不卸下固定螺钉而只是松开固定螺钉来移动传感器。但是，螺钉很容易脱落，请格外注意不要松动太多。
滑动直到
板子停了
在塞子上。
在0到500之间：
普通的
对于用户
服务资讯
7/13
SI1910002E‑000=YSM20/YSM20R/YSM10板传感器位置调整程序

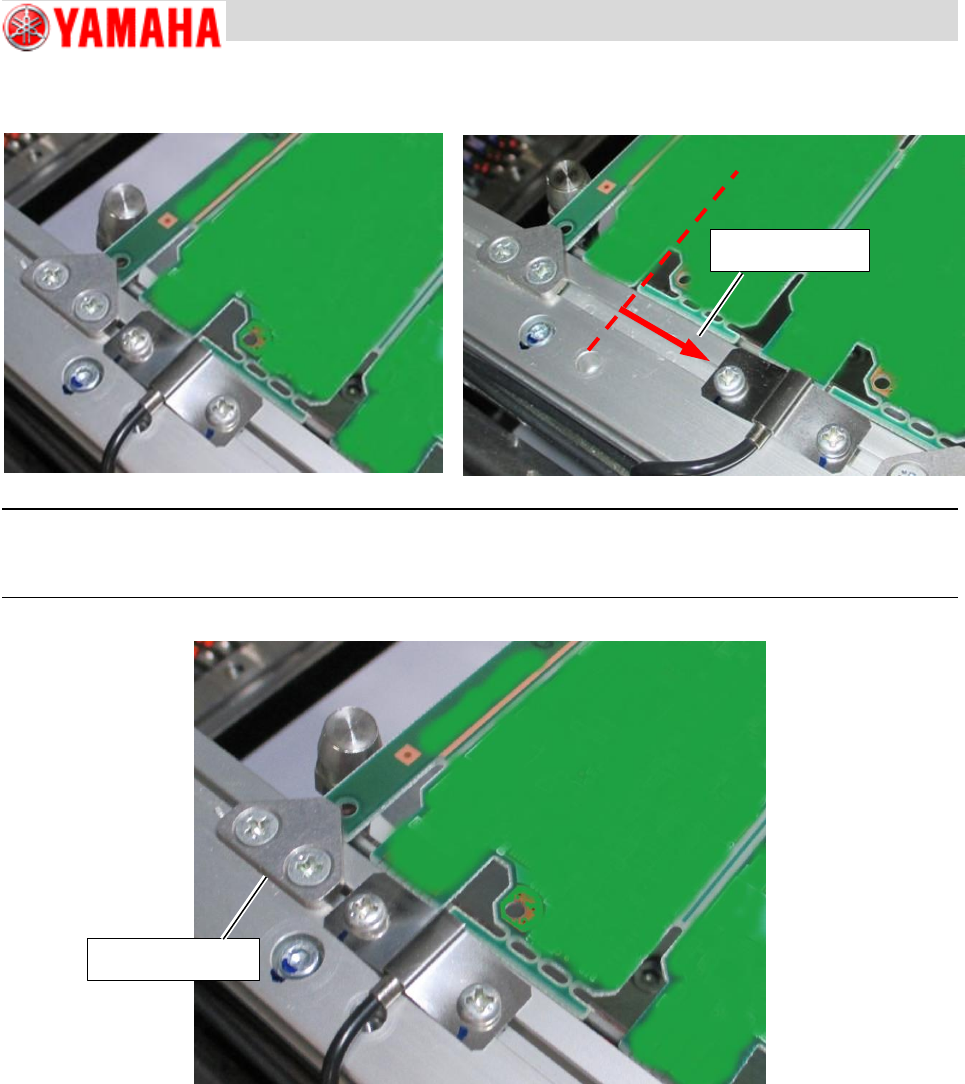

第2步。
通过检查放大器上的值来一点一点地移动传感器。然后在放大器指示0到500之间的值的位置拧紧2个螺钉。
小费：
当安装/备用位置传感器不干扰板固定板时，其最大可移动15mm。但是，移位过多会导致基板停止位置发生变化，因此移位距
离应尽可能小。
第三步
第四步。
从传送带上卸下安装板。检查没有板的传感器放大器的值。
检查传感器放大器是否指示大约1600或更大。
移动传感器
板托板
对于用户
服务资讯
8/13
SI1910002E‑000=YSM20/YSM20R/YSM10板传感器位置调整程序

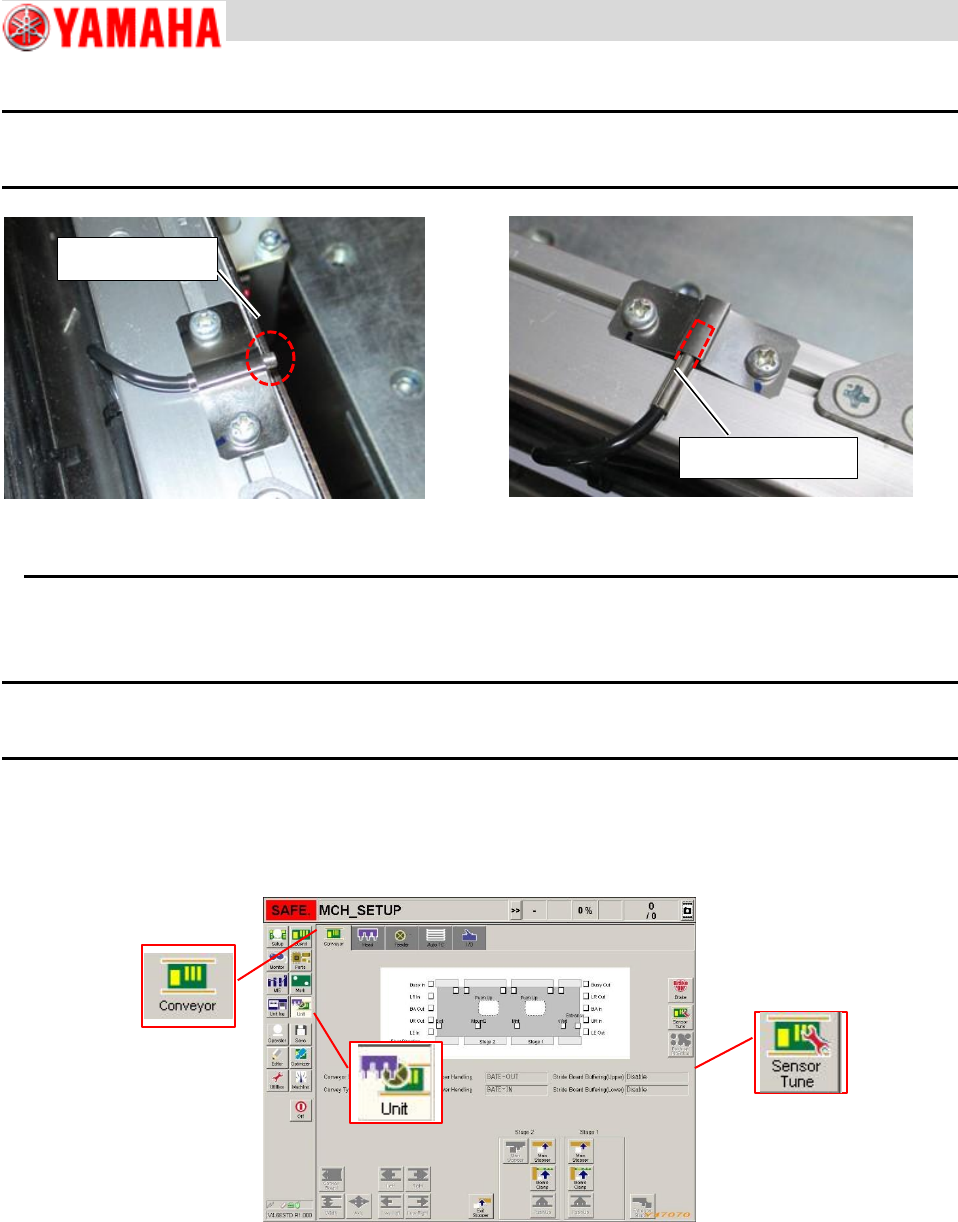

第五步
拧紧安装传感器的2个螺钉。
笔记：
将传感器的尖端对准传送带导轨的表面。如果传感器的尖端伸出或缩回，则传感器将无法正确检测安装板，否则会干扰转接板
。
2.2.3 传送带传感器调整
依次执行传送带传感器的调整。
步骤1。
确认传送带上没有任何板子。
笔记：
“传送带传感器调整”可一次调整所有相同类型的传感器，包括目标传感器。确保没有安装板残留在任何传感器的光
轴上。
第2步。
按下[Unit]‑>[传送带]选项卡上的[SensorTune]按钮，传送带上没有任何安装板。
不好：伸出来
不好：退缩到
