对于用户
服务资讯
3/13
SI1910002E‑000=YSM20/YSM20R/YSM10板传感器位置调整程序
1。
1.1
准备工作
必备工具
零件名称 数量 评论
安装板 1个
・使用生产线中使用的板进行调整。
十字螺丝刀 1个
・JIS＃2或同等水平
偏心棘轮螺丝刀
（菲利普斯）
1个
・用于YSM10
要调整左侧位置，请设置出口/入口传感器之
一。
・JIS＃2或同等水平
内六角扳手组 1个
・用于调整出口传感器的位置（X轴方向）
对于用户
服务资讯
4/13
SI1910002E‑000=YSM20/YSM20R/YSM10板传感器位置调整程序
2。 调整备用和安装位置传感器
本节介绍如何调整在待机，安装和锻炼位置使用的传感器。这些传感器的形状如下图所示。
2.1 确认待机位置，安装位置传感器和放大器的状态
进行调整之前，请确认传感器和放大器的状态。
步骤1。
第2步。
按下紧急停止按钮以打开安全盖。
检查传感器放大器上以白色数字显示的值，传送带上没有一块板。
当不带板的情况下，传感器放大器上的白色数值等于或大于“1600”时，请按照2.2的步骤进行调节。
笔记：
如果不使用电路板，传感器放大器上的值指示为1600或更小，则可能发生了放大器性能下降或光纤弯曲的情况。建议交
换有关部分。
小费：
传感器放大器出厂设置为指示“2000”（不带板），并已发货。
小费：
传送带上安装有多个传感器，例如备用位置传感器，安装位置传感器和锻炼传感器。用手或纸遮蔽传感器光以检查放大
器上的变化值，以便可以识别每个传感器和放大器的组合。
1600以上：可调
1600以下：放大器
可能已经降级了。
对于用户
服务资讯
5/13
SI1910002E‑000=YSM20/YSM20R/YSM10板传感器位置调整程序

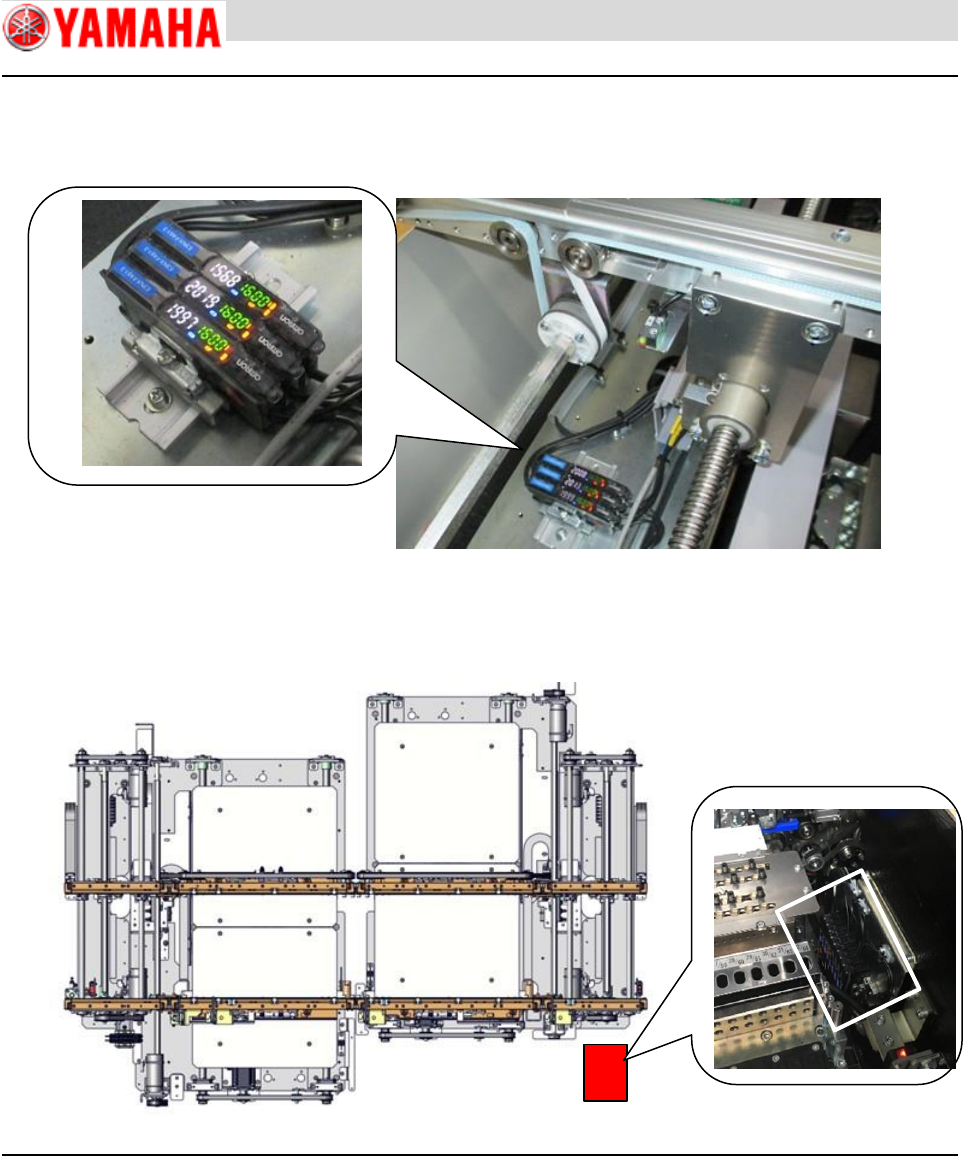

小费：
YSM10和YSM20（YSM20R）的传感器放大器的安装位置如下：
[YSM10]
上推板的左侧
[YSM20/20R]
传送带的右前区域（*垂直方向）
