IM 5/11 図 3 「ヘッド毎吸 着エラー後、廃棄 」 が 「する」 の 場合のエラ ーメッセージ (⊿01 追 加) 名称 内容 セット位置 負圧チェックエ ラーが発 生し たフィーダ ーセット 番号を表示し ます。 ヘッド番 号 負圧チェックエ ラーが発 生し たヘッド番号 を表示しま す…
IM
4/11
3.3
3.33.3
3.3
エラーメッセージ
エラーメッセージエラーメッセージ
エラーメッセージ

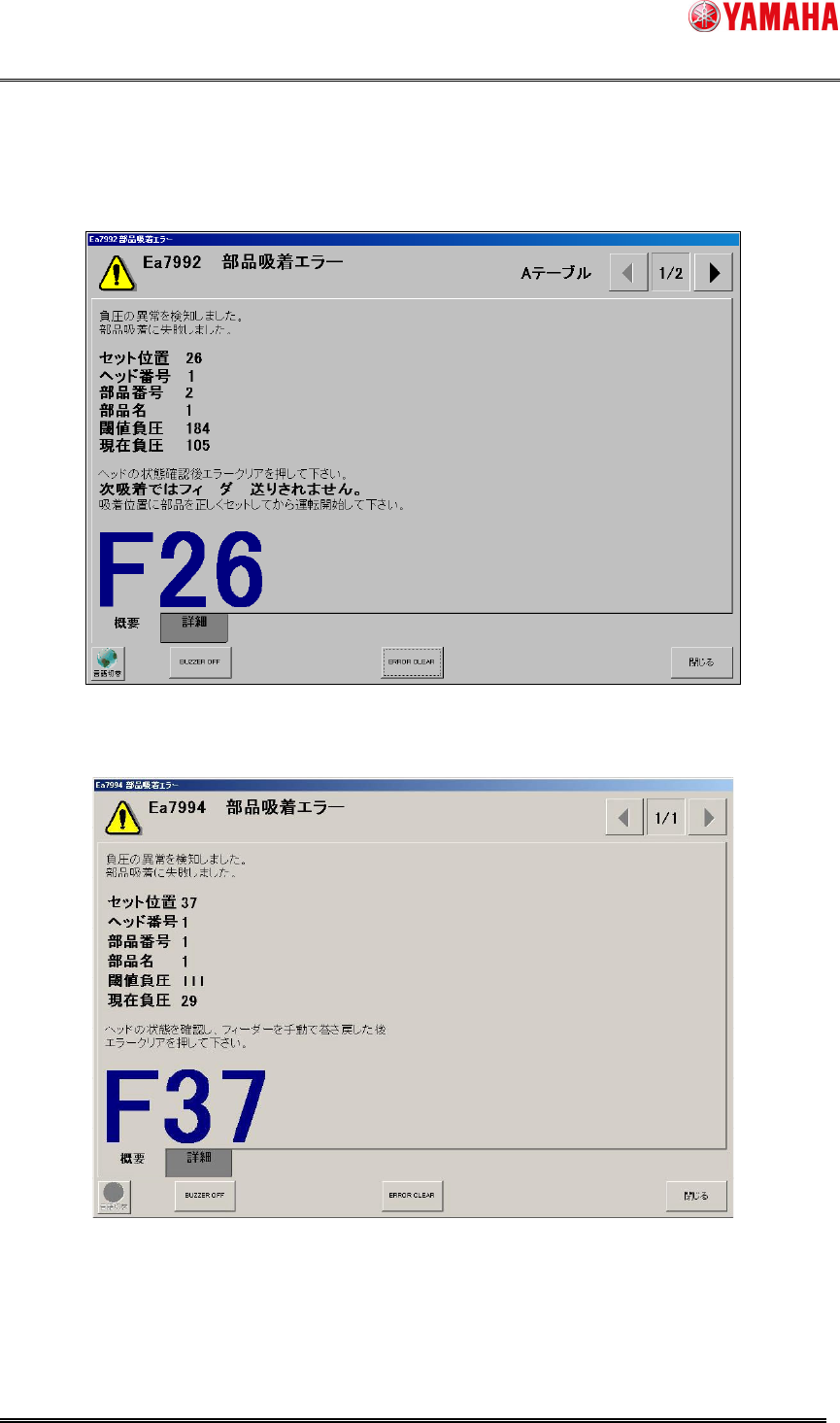

負圧が異常だった場合、以下のエラーメッセージを表示します。
図 1 電動駆動フィーダー用のエラーメッセージ
図 2 エアフィーダー用のエラーメッセージ (⊿01 追加)
IM
5/11

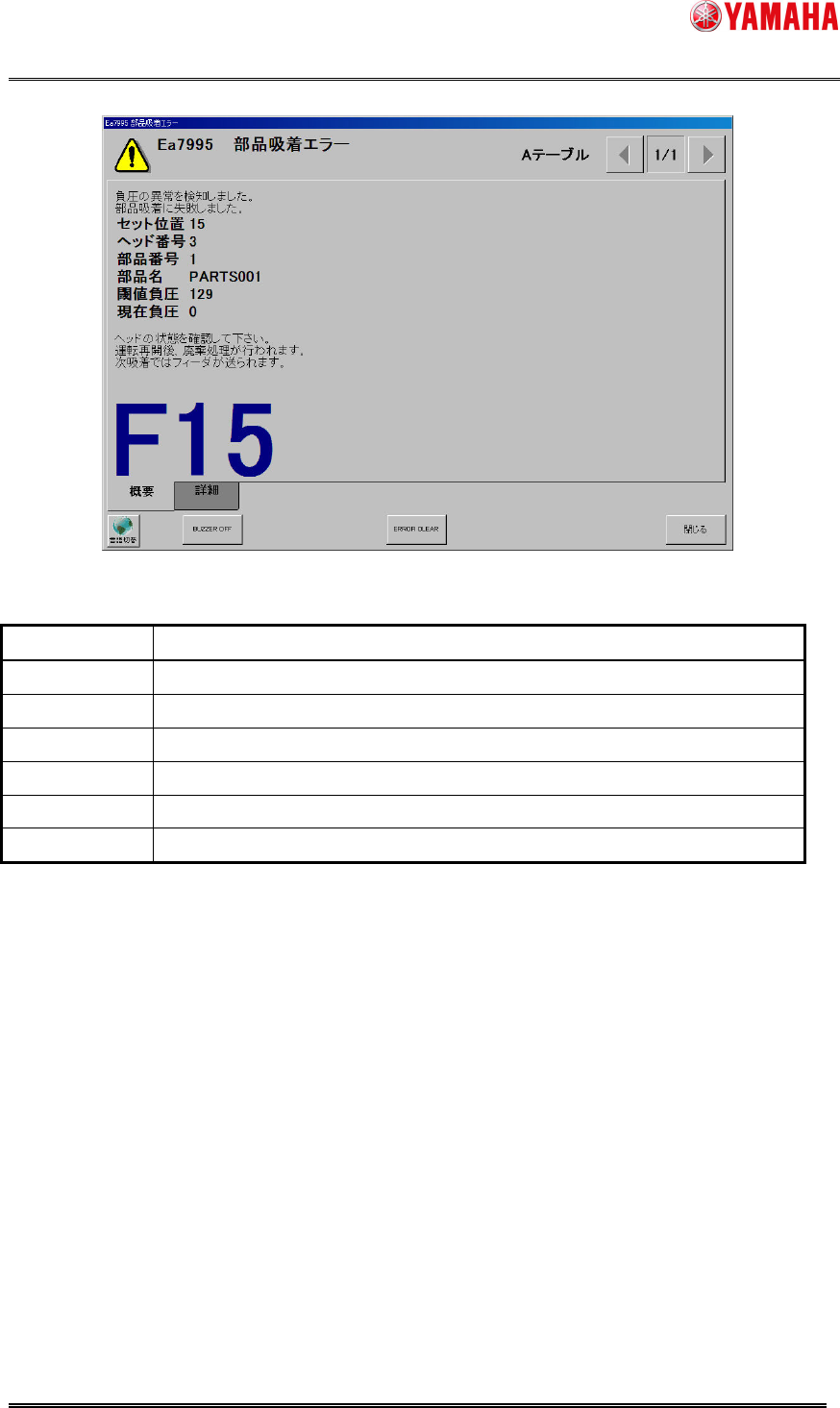

図 3 「ヘッド毎吸着エラー後、廃棄」 が 「する」 の場合のエラーメッセージ (⊿01 追加)
名称 内容
セット位置 負圧チェックエラーが発生したフィーダーセット番号を表示します。
ヘッド番号 負圧チェックエラーが発生したヘッド番号を表示します
部品番号 負圧チェックエラーが発生した部品番号を表示します
部品名 負圧チェックエラーが発生した部品名を表示します
閾値負圧 負圧チェックエラーが発生したノズルの設定負圧を表示します。
現在負圧 負圧チェックエラーが発生した時点の負圧を表示します
3.4
3.43.4
3.4
エラー
エラーエラー
エラー後
後後
後の
のの
の動作
動作動作
動作
「Ea7992：部品吸着エラー」、「Ea7994：部品吸着エラー」(⊿01 追加)、「Ea7995：部品吸着エラー」(⊿
01 追加) のいずれかが発生した場合、運転再開時は次のように動作します。
電動駆動フィーダーの場合、部品がフィーダーの吸着位置に存在しているとみなし、次回吸着時に
フィーダー送りを行わず、同じ吸着位置から吸着を行います。 ただし、リセット動作やフィーダー脱着し
た場合は次回吸着時にフィーダー送りをします。
エアー駆動フィーダーの場合、メカの構造上、吸着時に必ずフィーダー送りを行います。運転再開前
に、手動による部品位置戻しをお願い致します。
(⊿01 追加) [ヘッド毎吸着エラー後、廃棄] を 「する」 に設定した場合、部品がヘッドに吸着された
とみなされるため、次回吸着時にフィーダー送りが行われます。エアー駆動フィーダーの場合も手動に
よる部品位置戻しをする必要はありません。
IM
6/11
3.5
3.53.5
3.5
履歴
履歴履歴
履歴

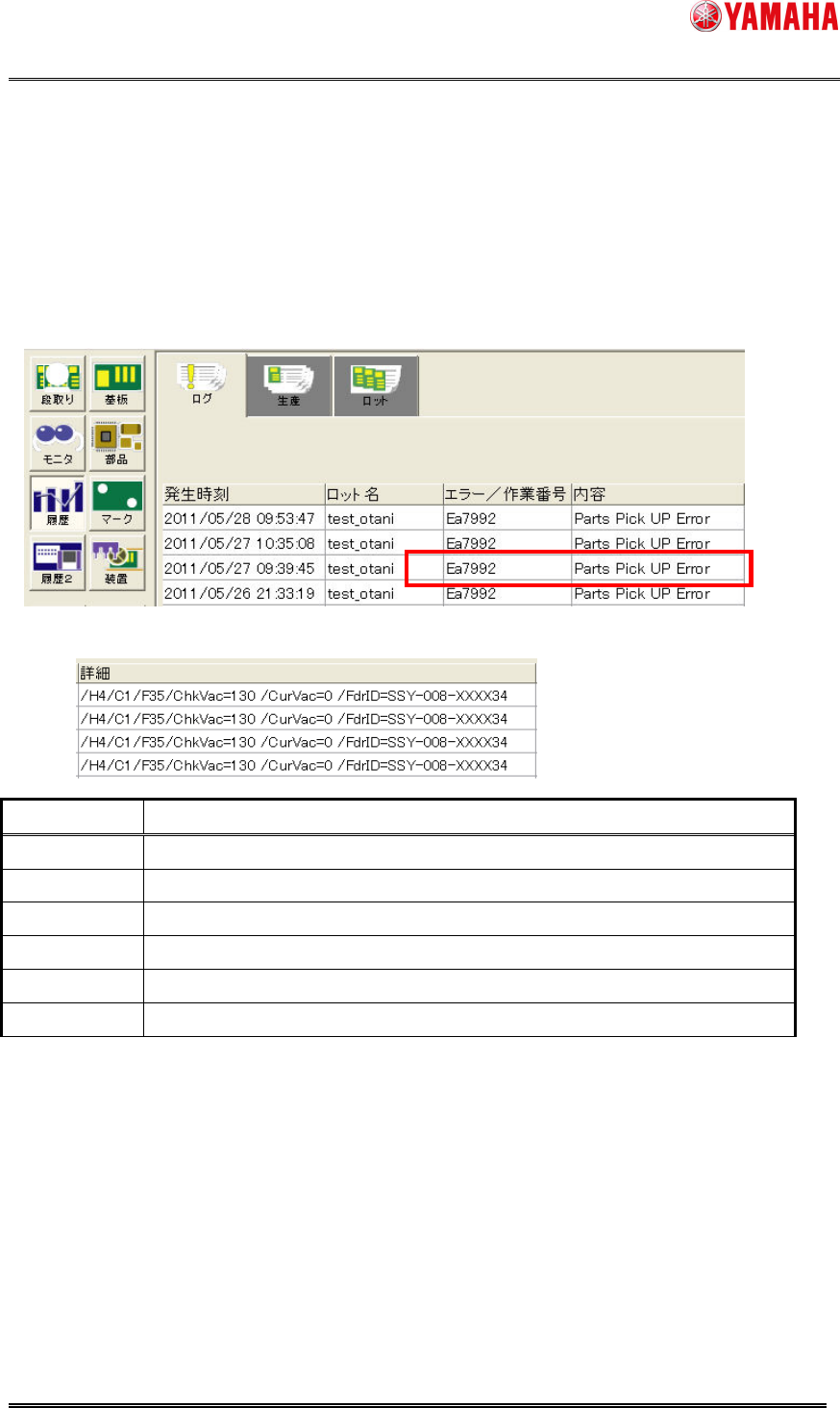

Ea7992、Ea7994(⊿01 追加)、Ea7995(⊿01 追加) のいずれかが発生した場合、以下の履歴を出力
します。
3.5.1
3.5.13.5.1
3.5.1
エラーログ
エラーログエラーログ
エラーログ
以下のようなエラー番号とエラー内容を表示します
詳細部分には以下の内容が表示されます。
名称 内容
H 負圧チェックエラーが発生したヘッド番号を表示します。
C 負圧チェックエラーが発生した部品番号を表示します。(⊿01 改訂)
F 負圧チェックエラーが発生したフィーダーセット番号を表示します。
ChkVac= 負圧チェックエラーが発生した際の設定負圧を表示します。
CurVac= 負圧チェックエラーが発生した際の測定負圧を表示します。
FdrID= 負圧チェックエラーが発生したフィーダーID を表示します。
