3-45 3  5. 6 カ月 5.1 フィデューシャルカメラの清掃 フィデューシャルマーク認識カメラはヘッドユニットの正面むかって左側に取り付けられています。  ホコリなどで照明ユニットなどが汚れる場合がありますので、定期的に清掃することをお勧めします。 c 注意 清掃時にカメラ各部に強い力を与えないように注意してください。カメラの光軸調整が狂うことがあります。 c 注意 照明等のトラブルや問題が発生した場合には販売代理店…

100%1 / 155
3-44
3
4
カップ内の汚れを清掃します。
1. カップを軽く水洗いします。
2. 水で薄めた中性洗剤でさらに中を洗います。
3. エアブローした後、ウエスなどで水分を拭き
取ります。
51359-L1-00
5
フィルターエレメントを取り外します。
エアフィルター：
エレメント ASSY を左に回して取り外します。
フィルターエレメントは上下のアダプターに
挟まれています。
オイルミストフィルター：
フィルターエレメントを左に回して取り外し
ます。
51369-L1-00
6
エレメントの状態を確認します。
フィルターエレメントに汚れや詰まりが無いこと
を確認します。汚れや詰まりがあれば新しいフィ
ルターエレメントに交換します。
7
フィルターエレメントを取り付けます。
取り外しと逆の手順でフィルターエレメントを取
り付けます。
8
カップを取り付けます。
1. フィルターハウジングの目印の位置にカップ
のボタンをあわせて、カップを上に押し当て
ます。
2. カップを 45 度左側に回します。
51370-L1-00
参考
カップを正しく取り付けると、カチンと音がします。
9
エアカプラーを取り付けます。
1. エアカプラーを接続して、エア漏れがないこ
とを確認します。
2.「エア供給 / 排出」スイッチを左に回してエア
供給を再開します。
カップの洗浄
Step 4
フィルターカップ
水で薄めた中性洗剤
フィルターエレメント取り外し
Step 5
ミストフィルター
エレメント
(エア)フィルター
エレメント
フィルター
エレメントASSY
カップの取り付け
Step 8
3-45
3
5.6 カ月

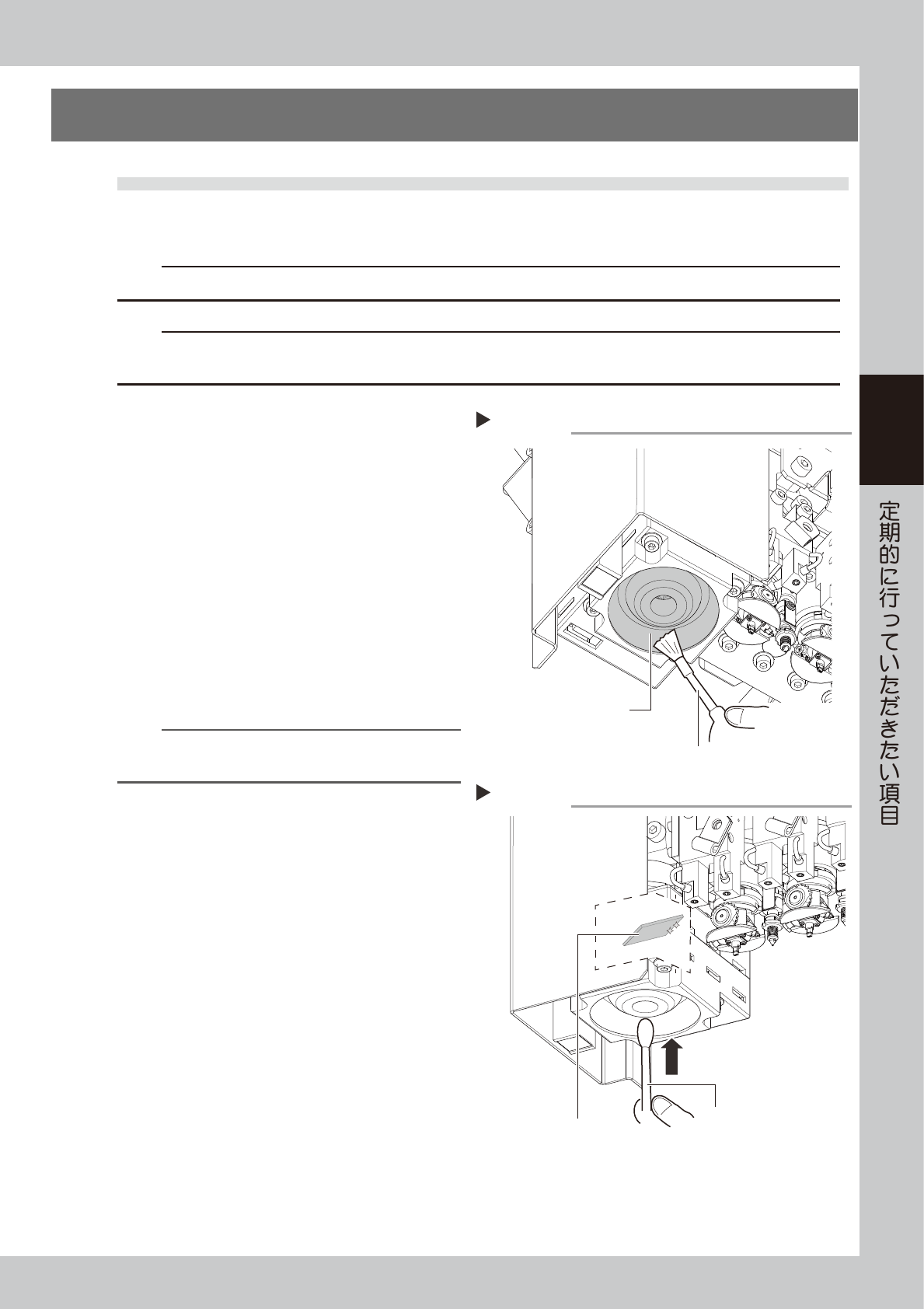

5.1 フィデューシャルカメラの清掃
フィデューシャルマーク認識カメラはヘッドユニットの正面むかって左側に取り付けられています。
ホコリなどで照明ユニットなどが汚れる場合がありますので、定期的に清掃することをお勧めします。
c
注意
清掃時にカメラ各部に強い力を与えないように注意してください。カメラの光軸調整が狂うことがあります。
c
注意
照明等のトラブルや問題が発生した場合には販売代理店もしくはヤマハに連絡してください。お客様での分解清掃は保障の対象
外となります。
e
1
ヘッドユニットを移動させます。
1. 非常停止ボタンを押して、マシンの安全カバー
を開けます。
2. ヘッドユニットを作業しやすい位置に移動さ
せます。
2
レンズ周辺を清掃します。
ブロアーブラシでレンズ周辺のホコリを除去して
ください。
51386-L1-00
3
レンズを清掃します。
綿棒にレンズクリーナーを少量塗布してレンズを
清掃します。
51387-L1-00
参考
ブロアーブラシおよびレンズクリーナーはオプション購入
品となります。
フィデューシャルカメラ照明
ブロアーブラシでホコリを払う
Step 2
ブロアーブラシ
レンズクリーナーを
付けた綿棒
反射板を清掃する
Step 3
反射板
3-46
3

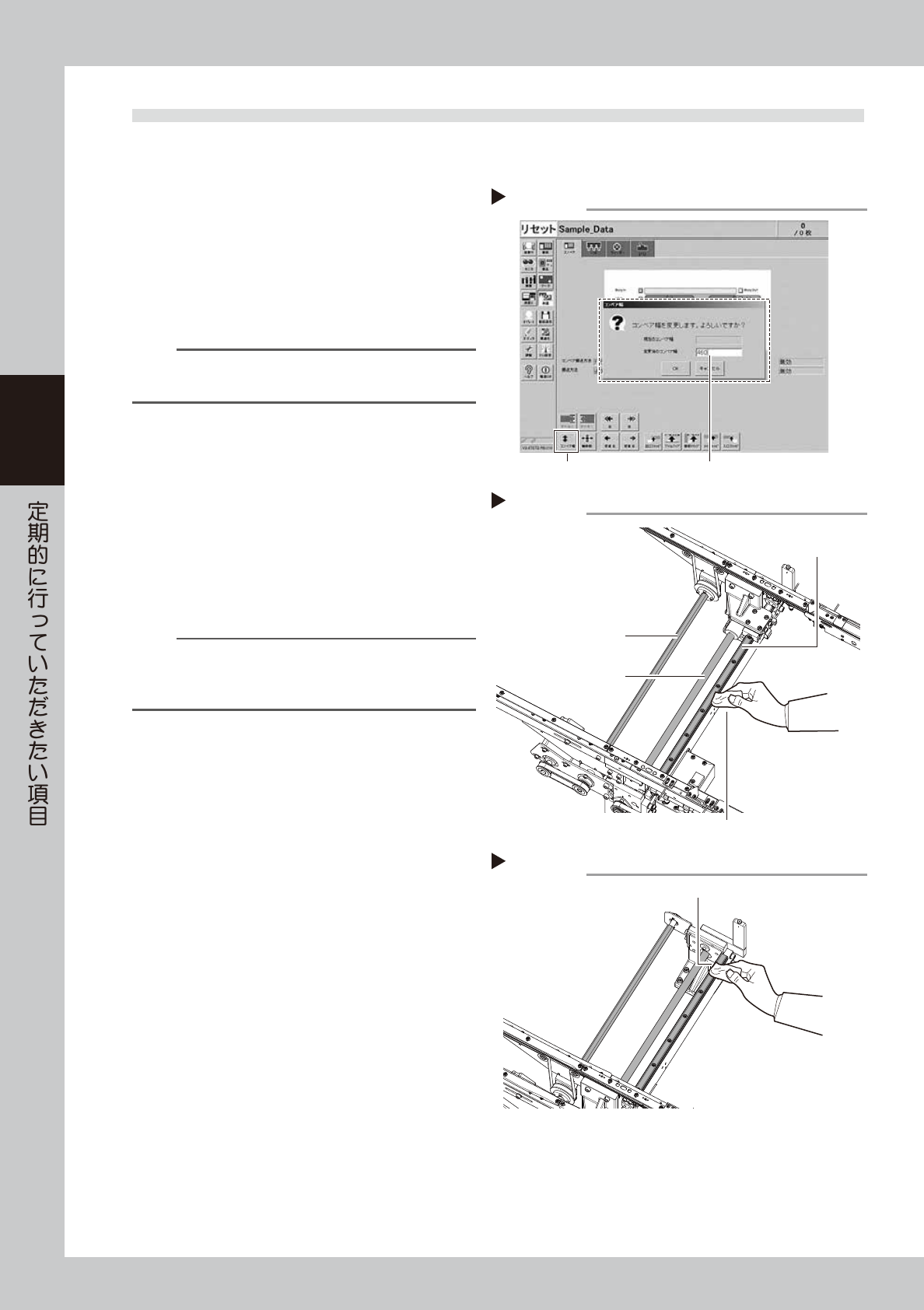

5.2 W 軸の清掃と給油
基板搬送部の W 軸の清掃と給油方法について説明します。給油箇所と給油形態に関しては、「第 5 章給油箇所
一覧」を参照してください
1
コンベア幅を最大にします。
1. [ コンベア幅 ] ボタンを押して「コンベア幅変
更」画面を表示させます。
2.「変更後のコンベア幅」にコンベア幅の最大値
を入力して [OK] ボタンを押してください。コ
ンベア幅が指定された幅に変更されます。
52315-L1-00
参考
コンベア幅の最大値は標準仕様で 460mm もしくは
410mm です。
e
2
W 軸各部を清掃します。
1. 非常停止ボタンを押して、マシンの安全カバー
を開けます。
2. 台車仕様の場合には、W 軸へアクセスしやす
いように台車を取り外します。
3. ボールスクリュー (2 本 ) と六角スプライン (1
本 )、ガイド (2 本 ) の古いグリスや汚れをホ
コリの出ないウエスなどで拭き取ります。
51388-L1-00
n
要点
清掃作業ではガイドレールの溝やボールスクリューのリー
ド溝部も丁寧に拭いてください。また、ゴミが発生してい
ないことを確認してください。
3
コンベア幅を最小にします。
1. マシンの安全カバーを閉め、非常停止を解除
します。台車仕様の場合には、台車を取り付
けます。
2. [ コンベア幅 ] ボタンを押して「コンベア幅変
更」画面を表示させます。
3.「変更後のコンベア幅」にコンベア幅の最小値
「50mm」を入力して [OK] ボタンを押してく
ださい。コンベア幅が指定された幅に変更さ
れます。
e
4
残りの部分を清掃します。
1. 非常停止ボタンを押して、マシンの安全カバー
を開けます。台車仕様の場合には、台車を取
り外します。
2. ホコリの出ないウエスなどで Step2 で拭き残
した部分を拭き取ります。
51389-L1-00
コンベア幅の変更
Step 1
[コンベア幅]ボタン
コンベア最大幅を入力する
W軸の清掃2
Step 4
拭き残し部分を拭き取る
W軸の清掃
Step 2
ウエス
ボールスクリュー
六角スプライン
ガイド
