- 23 - 12. BASE FRAME ELECTRIC APPARA TUS COMPONENTS (8) (TYPE XL) ベースフレーム電装関係（８） （ＸＬ 仕様） ４ ３ ５ ６ ８ ９ １２ １ ２ １５ １６ １７ １８ １９ ２０ ２４ ２３ ２４ ２３ ３１ ２３ ２４ ２８ ２８ ２４ ３１ ２５ ２３ ２５ ２３ ２４ ２５ ３１ ２３ ２４ ２５ ２５ ２５ ２７ ２３ ２４ ２３ ２４ ２４ ３１ ２３ …
- 22 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-86387 DUCT_ASSY_RS
ダクト組 ＲＳ
1
2 400-77404 DUCT 30_60_200
ダクト ３０＿６０＿２００
(7)
3 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(14)
4 400-32368 DUCT 40_60_125
ダクト ４０＿６０＿１２５
(2)
5 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
6 400-94478 DUCT 30_60_450
ダクト ３０＿６０＿４５０
(4)
7 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(8)
8 400-94479 DUCT 30_60_200
ダクト ３０＿６０＿２００
(4)
9 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(8)
10 401-83542 XY_DRIVER_UNIT
ＸＹドライバ組
1
11 SD-0640246-SP SHOULDER SCREW D=6.35 H=2.4
段ねじ Ｄ＝６．３５ Ｈ＝２．４
(2)
12 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
13 401-83491 DRIVER_BR
ドライバブラケット
(2)
14 401-29654 Y AXIS DRIVER
Ｙ軸ドライバ
(2)
15 SL-4051691-SC SCREW M5 L=16
座金付きなべ小ねじ Ｍ５ Ｌ＝１６
(3)
16 401-29652 X AXIS DRIVER
Ｘ軸ドライバ
(1)
17 401-83517 DRIVER_COLLAR
ドライバカラー
(6)
18 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(6)
19 401-83541 ATX_UNIT
ＡＴＸ組
1
20 401-95246 ATX_BRACKET
ＡＴＸブラケット
(1)
21 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
22 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
23 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(6)
24 HX-0070600-0A MOUNT BASE
マウントベース
(2)
25 EZ-1468979-11 POWER (ENSP-300P-S20-11S)
電源（ＥＮＳＰ−３００Ｐ−Ｓ２０−１１Ｓ）
(1)
26 EZ-1756647-11 BATTERY PACK (BS06A-H24/2.5L)
バッテリーパック（ＢＳ０６Ａ−Ｈ２４／２．５Ｌ）
(1)
27
#01
402-15703 XY_CP_UNIT_EN_XL
ＸＹ＿ＣＰ組＿ＥＮ＿ＸＬ
1
28 HX-0070600-0A MOUNT BASE
マウントベース
(3)
29 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(18)
30 402-14966 CN A5 -X /YL/YR CNP1 CABLE ASM
ＣＮ Ａ５ −Ｘ／ＹＬ／ＹＲ ＣＮＰ１ケーブル組
(1)
31 401-87799 XY_CP_BRACKET_EN
ＸＹ ＣＰブラケットＥＮ
(1)
32 401-82988 XY_CP_COVER_EN
ＸＹ＿ＣＰ＿カバー＿ＥＮ
(1)
33 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(7)
- 23 -

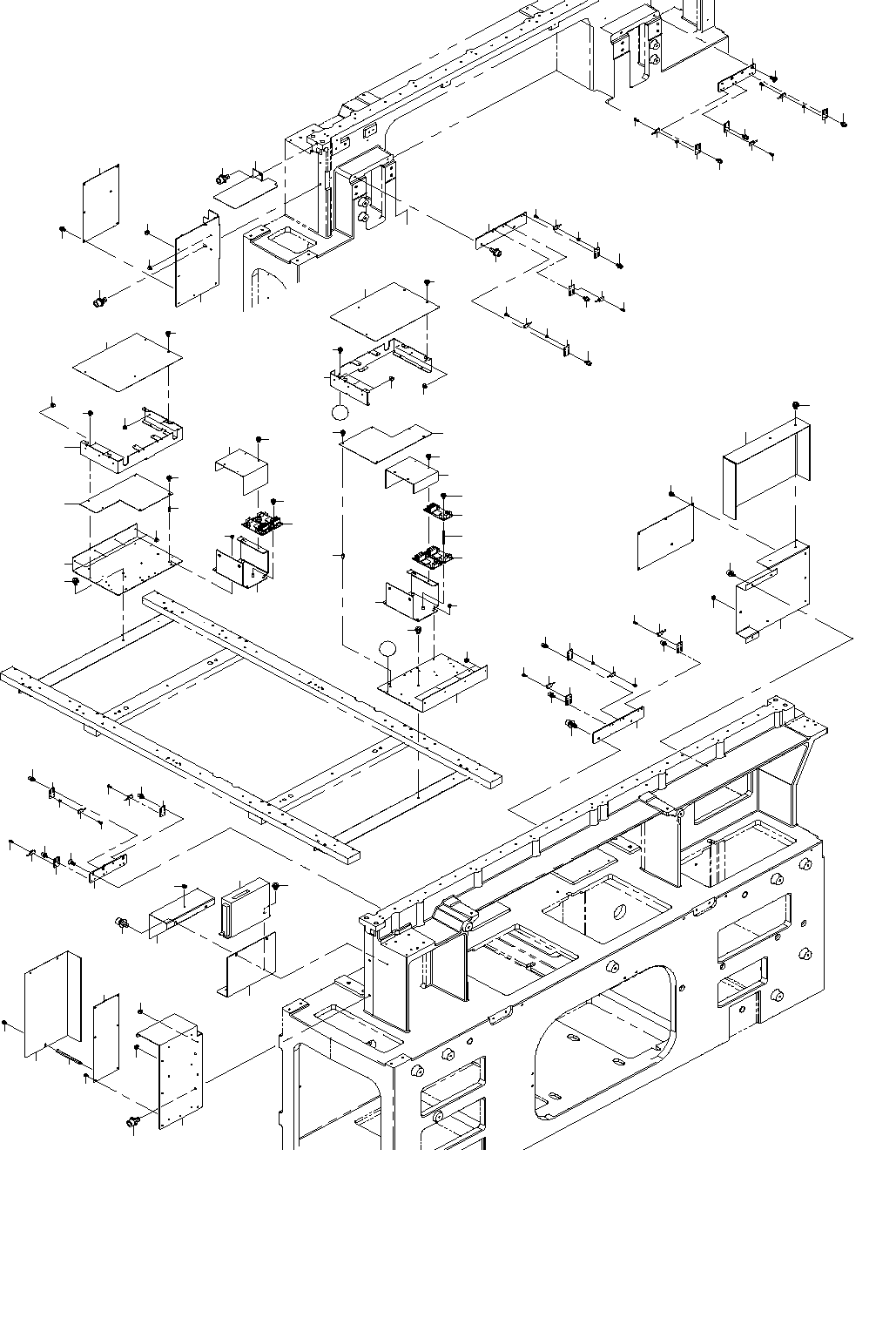

12.BASE FRAME ELECTRIC APPARATUS COMPONENTS (8) (TYPE XL)
ベースフレーム電装関係（８）（ＸＬ 仕様）
４
３
５
６
８
９
１２
１
２
１５
１６
１７
１８
１９
２０
２４
２３
２４
２３
３１
２３
２４
２８
２８
２４
３１
２５
２３
２５
２３
２４
２５
３１
２３
２４
２５
２５
２５
２７
２３
２４
２３
２４
２４
３１
２３
３２
１１
９
９
６
２
２４
２３
２５
２５
２５
２５
３１
２４
２３
２５
２３
２５
２４
２７
２６
２６
２６
２６
２６
２６
２６
２６
２６
２６
２６
２６
２９
２９
３０
３０
３１
３４
３４
４０
４１
４１
７
７
１４
４０
１４
２１
２１
３３
３３
３３
３９
３９
３５
３５
Ａ
Ａ
３６
３６
３７
３７
３８
３８
１
１
１０
１０
２２
２２
４２
４２
３３
３３
３３
１３
１３
１３
１３
４５
４１
４３
４４
４９
４８
４６
４７
- 24 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
8
2 401-83016 BANK_RELAY_BR_F
バンクリレーブラケット＿Ｆ
1
3 401-83017 BANK_RELAY_COVER_F
バンクリレーカバー＿Ｆ
1
4 401-83020 SAFETY_PWB_BR
セーフティ基板＿ブラケット
1
5 401-28872 SAFETY PCB ASM
セーフティー基板組
1
6 401-28876 E BANK RELAY PCB ASM
Ｅバンクリレー基板組
2
7 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
4
8 HX-0033900-0N SPACER
スペーサ
1
9 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
5
10 401-83074 DRIVER_COVER
ドライバカバー
2
11 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
6
12 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
8
13 HX-0070600-0A MOUNT BASE
マウントベース
13
14 HX-0035400-0F SPACER
スペーサ
10
15 401-83018 BANK_RELAY_BR_R
バンクリレーブラケット＿Ｒ
1
16 401-83019 BANK_RELAY_COVER_R
バンクリレーカバー＿Ｒ
1
17 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
3
18 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
6
19 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
20 HX-0029400-00 FIXED BASE
固定ベース
6
21 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
10
22 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
4
23 401-86919 SEPARATE SENSOR ASM
セパレートセンサ組
6
24 401-84970 FDS_BR
ＦＤＳ＿ブラケット
12
25 SM-4020501-SC SCREW M2 L=5
なべ小ねじ Ｍ２ Ｌ＝５
24
26 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
24
27 401-83196 SENSOR_BR_L
センサブラケット＿Ｌ
2
28 401-83197 SENSOR_BR_R
センサブラケット＿Ｒ
2
29 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
4
30 SM-1040852-TP DISH SCREW
皿ねじ Ｍ４ Ｌ＝８
4
31 401-53419 CHANGER_COLLAR
チェンジャーカラー
12
32 401-83497 BANK_RELAY_COVER_FL
バンクリレーカバー＿ＦＬ
1
33 HX-0070600-00 MOUNT BASE
マウントベース
20
34 401-83075 PWB_COVER_SIDE
基板カバーサイド
2
35 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
10
36 401-83076 PWB_COVER_TOP
基板カバートップ
2
37 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
8
38 401-83073 DRIVER_BRACKET
ドライバブラケット
2
39 401-83072 CONVEYOR_PWB_BASE
搬送基板ベース
2
40 401-28875 CONVEYOR PCB ASM
搬送基板組
2
41 401-54209 2PHASE DRIVER PCB ASM
２相ドライバ基板組
5
42 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
4
43 HX-0035400-0K BASE SUPPORT
基板ｻﾎﾟｰﾄ
2
44 401-99983 BU_DRIVER_BR
ＢＵドライバブラケット
1
45 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
46 402-16701 BU_DRIVER_COVER
ＢＵドライバカバー
1
47 HX-0070600-0A MOUNT BASE
マウントベース
1
48 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
49 HX-0068900-00 UNIT
装置
1
