- 86 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-83560 SCREW SHAFT ASM スクリューシャフト組 1 2 E2146-721-000 TIMING BELT タイミングベルト (1) 3 SB-1080002-00 SIDE BEARING サイドベアリング (4) 4 401-83059 SCREW_SHAFT スクリュウシャフト (2) 5…
- 85 -

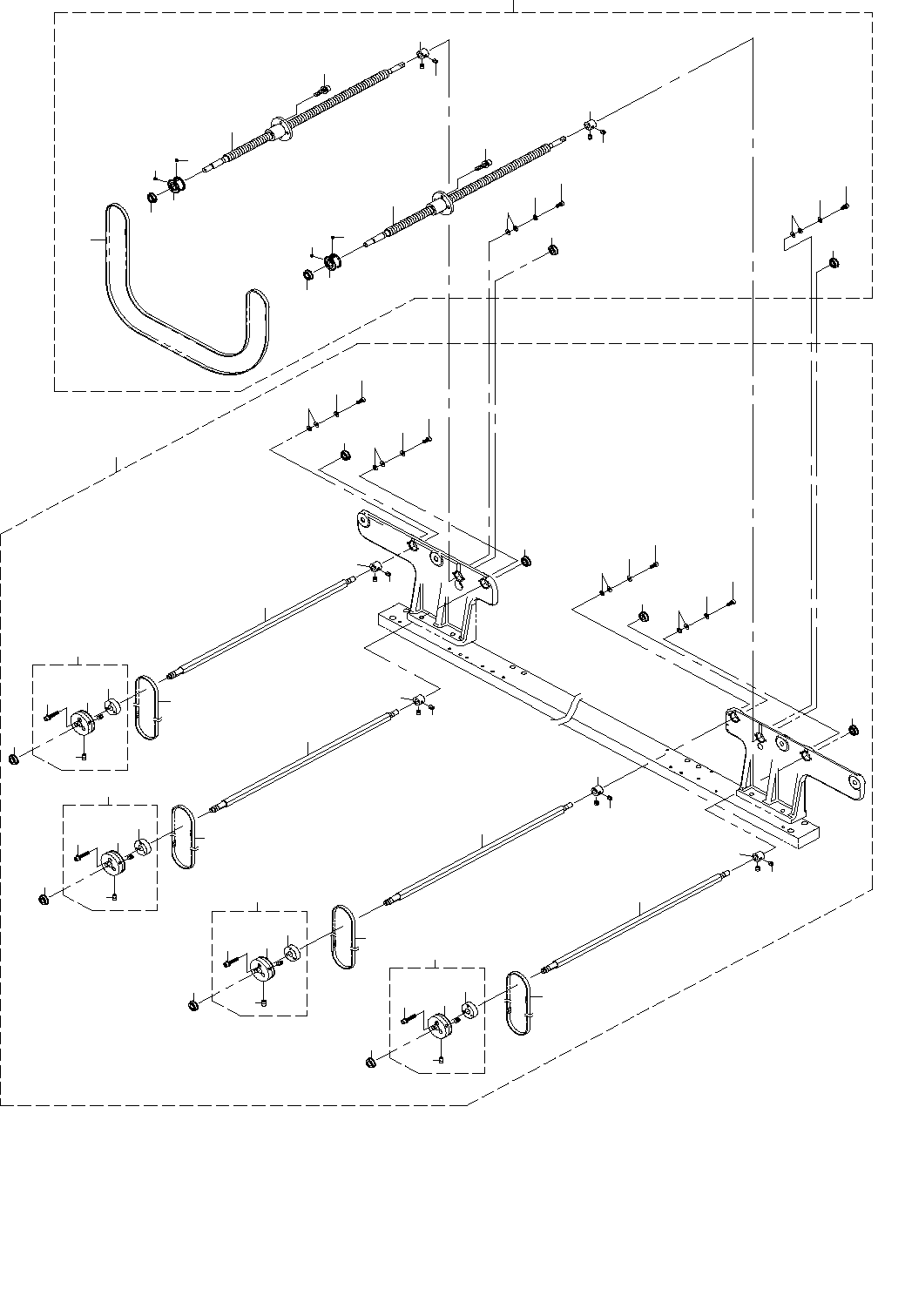

43.PWB CONVEYOR COMPONENTS (3)
基板搬送関係（３）
１３
１
３
１１
７
６
１６
１８
１７
２６
１６
１８
１７
２６
２０
１７
１６
１４
２７
３
２
６
１９
１４
８
１１
７
１５
４
２６
２７
９
１４
２７
１２
１８
３
５
５
１０
５
１０
５
３
８
９
１２
４
１４
２７
１９
２６
１８
１６
１７
１９
１９
１５
２５
２２
２３
２４
２６
２１
２０
２６
２１
２４
２３
２２
２５
２６
２１
２４
２３
２２
２５
２６
２１
２４
２３
２２
２５
- 86 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83560 SCREW SHAFT ASM
スクリューシャフト組
1
2 E2146-721-000 TIMING BELT
タイミングベルト
(1)
3 SB-1080002-00 SIDE BEARING
サイドベアリング
(4)
4 401-83059 SCREW_SHAFT
スクリュウシャフト
(2)
5 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(4)
6 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(4)
7 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(4)
8 E2141-721-000 STOPPER COLLAR
ストッパカラー
(2)
9 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(4)
10 401-84270 PULLEY_A
プーリ＿Ａ
(2)
11 WP-0320500-SF WASHER 3.2X7X0.5
平座金小形丸 Ｍ３
(8)
12 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
(8)
13 401-83563 DRIVE SHAFT ASM
ドライブシャフト組
1
14 E2141-721-000 STOPPER COLLAR
ストッパカラー
(4)
15 400-01005 DRIVE BELT C(L)
ドライブベルトＣ（Ｌ）
(2)
16 WP-0320500-SF WASHER 3.2X7X0.5
平座金小形丸 Ｍ３
(16)
17 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(8)
18 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(8)
19 401-83058 DRIVE_SHAFT
ドライブシャフト
(4)
20 400-46033 DRIVE BELT S(6)
ドライブベルトＳ（６）
(2)
21 400-00849 DRIVE PULLEY F ASM
ドライブプーリＦ組
(4)
22 SL-6031642-TN SCREW
座金付き六角穴ボルト
(3)
23 400-00850 DRIVE PULLEY F
ドライブプーリＦ
(1)
24 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
25 400-00851 MOTOR PULLEY B
モータプーリＢ
(1)
26 SB-1080002-00 SIDE BEARING
サイドベアリング
(8)
27 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(8)
- 87 -

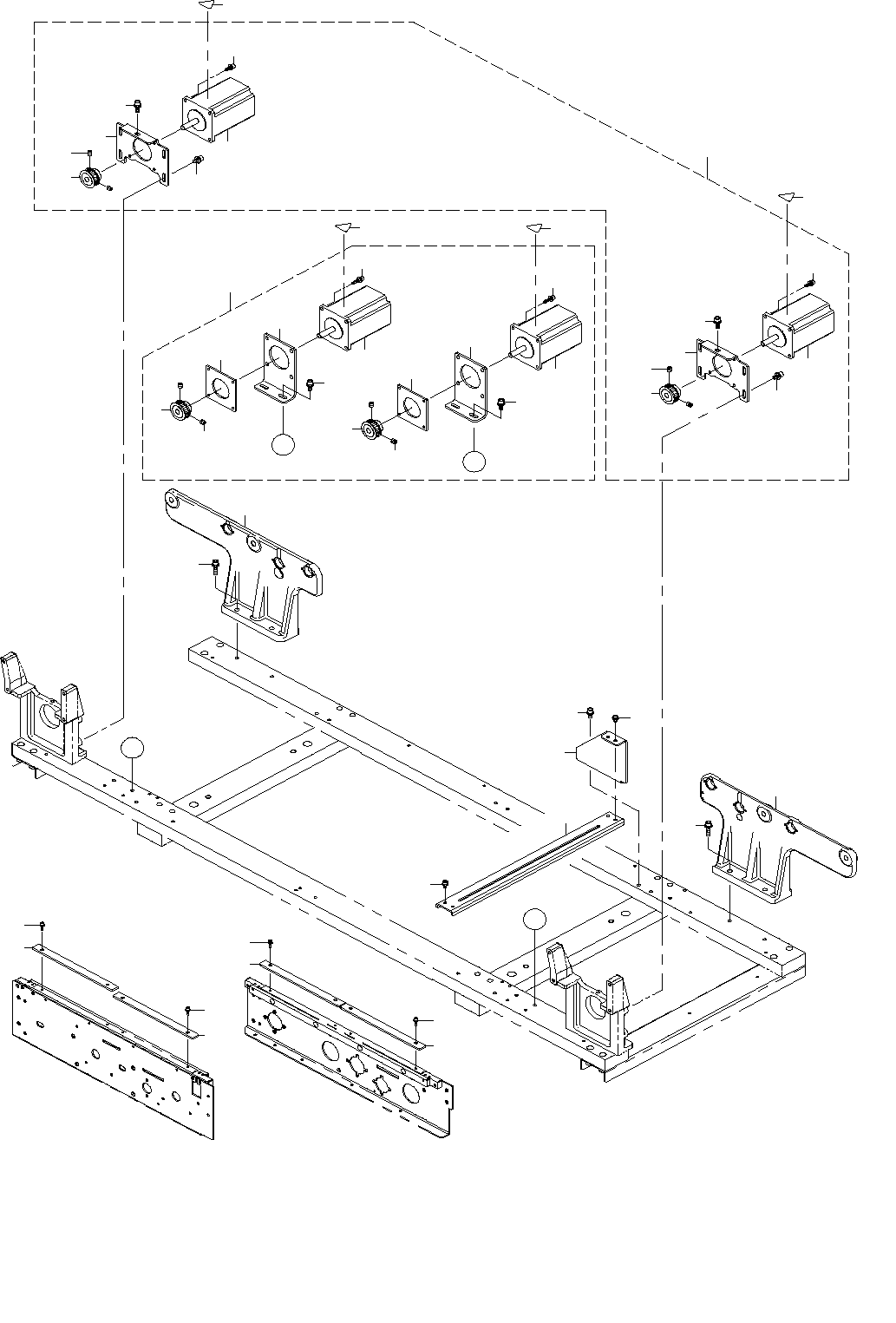

44.PWB CONVEYOR COMPONENTS (4)
基板搬送関係（４）
３
４
１２
７
８
１７
１３
１４
５
Ａ
１５
１６
Ａ
Ｂ
２３
２２
２４
２４
９
Ｂ
８
７
４
３
９
５
６
１１
１１
１６
１５
１４
１３
１７
２
１０
２５
１９
２７
２０
１
１
１
１
１８
１８
１８
１８
２６
２６
２６
２６
２１
６
１２
