- 65 - 33. HEAD COMPONENTS ( 1) (UNTIL M/C REV.B) ヘッド関係（１） （マシン ＲＥＶ．Ｂ 以前） ７ ８ ３ ４ Ａ １３ ４１ ３４ ３４ ３５ ３１ ３３ １１ ９ Ｅ Ｃ ４ ４ ４ ５ １０ １１ ９ ２ １４ １５ １６ １７ １７ １７ １８ １８ １８ １９ ２０ ２１ ２４ ２５ ２６ ２８ ２２ ２３ ２９ ３０ ３０ ３６ ３８ ３９ ４０ ４２ ４３ ４３ ４４ ４…
- 64 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-77461 Y_MOTOR_FRAME2
Ｙモータフレーム２
2
2 SL-6062592-TN SCREW M6 L=25
座金付き六角穴ボルト Ｍ６ Ｌ＝２５
8
3 401-46348 Y AXIS SERVO MOTOR
Ｙ軸モータ
2
4 SM-6082002-TN SCREW M8 L=20
六角穴ボルト Ｍ８ Ｌ＝２０
8
5 401-77465 BEARING_PLATE
ベアリングプレート
2
6 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
8
7 401-82778 COUPLING_STF-056SA1
カップリングＳＴＦ−０５６ＳＡ１
2
8 401-08810 Y_BALL_SCREW_XL_L40
Ｙ軸ボールねじﾞ＿ＸＬ
2
9 401-06024 Y BS CONNECTOR
Ｙボールねじコネクタ
2
10 401-82767 P_RAIL_SUPPORT
Ｐレールサポート
1
11 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
3
12 400-93857 O_RING_Y
Ｏ＿リング＿Ｙ
4
13 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ６ Ｌ＝３０
8
14 SM-6061602-TN SCREW M6 L=16
六角穴ボルト Ｍ６ Ｌ＝１６
8
15 401-82770 CABLE_CLAMP_X2
ケーブルクランプＸ２
1
16 L153E-321-000 FC RUBBER
ＦＣ ルーバー
1
17 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
2
18 401-10219 FC_SUPPORT_Y_V2
ＦＣサポートＹ＿Ｖ２
1
19 400-98052 FC_RUBBER_Y
ＦＣ＿ラバー＿Ｙ
7
20 SL-6051292-TN BOLT
座金付き六角穴ボルト
2
21 402-15166 HOUSING ANGULAR
ハウジングアンギュラ
2
22 401-10451 X CABLE BEAR
Ｘケーブルベア
1
23 402-15167 ADJUST_BLOCK
アジャストブロック
2
24 SM-6041002-TN SCREW
六角穴ボルト
8
25 402-15102 Y_CB_SUPPORT_XL
Ｙ＿ＣＢサポートＸＬ
1
26 400-60210 Y CABLE BEAR(E)
Ｙケーブルベア（Ｅ）
1
27 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ５ Ｌ＝１０
4
28 400-46005 CB BRACKET L
ＣＢブラケットＬ
1
29 402-15168 END_BRACKET
エンドブラケット
2
30 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
4
31 L132E-421-000 CB BRACKET PIN X
ＣＢ ブラケット ピン Ｘ
2
32 SL-6052092-TN SCREW
座金付き六角穴ボルト
8
33 401-77465 BEARING_PLATE
ベアリングプレート
2
34 HX-0029400-00 FIXED BASE
固定ベース
3
35 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
1
36 WP-0561616-SC WASHER 5.6X16X1.6
平座金 ５．６Ｘ１６Ｘ１．６
3
37 401-83514 P_RAIL_SUPPORT_ANGLE
Ｐレールサポートアングル
3
38 400-46006 CB BRACKET R
ＣＢブラケットＲ
1
39 CM-3003000-03 HIGH TEMPARATURE CAUTION LABEL 2 (31.5)
高温注意シール２（３１．５）
2
40 SM-1030601-SC SCREW M3X6
皿ねじ Ｍ３Ｘ６
2
41 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
2
42 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
3
43 SM-1030601-SC SCREW M3X6
皿ねじ Ｍ３Ｘ６
3
44 402-15103 CB_SUPPORT_ANGLE_XL
ＣＢサポートアングルＸＬ
1
45 SL-6051292-TN BOLT
座金付き六角穴ボルト
8
46 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
1
47 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
4
48 SB-1150016-00 BEARING
ころがり軸受
4
49 400-93876 BEARING_LOCK_NUT
ベアリング＿ロック＿ナット
4
50 401-77466 COLLAR_150_200_60
カラー＿１５０＿２００＿６０
4
51 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
3
52 HX-0070600-0A MOUNT BASE
マウントベース
5
53 SM-1040852-TP DISH SCREW
皿ねじ Ｍ４ Ｌ＝８
1
- 65 -

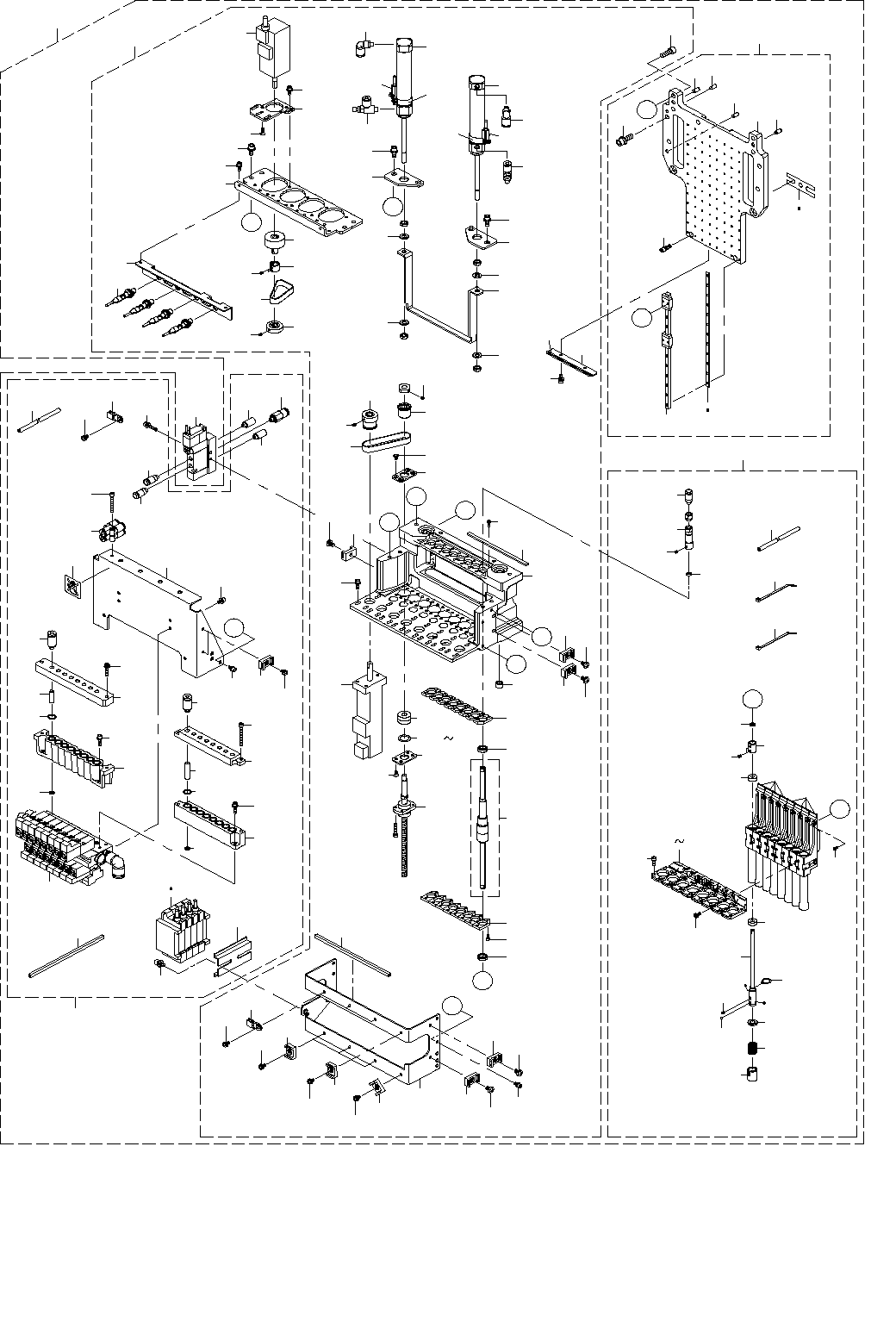

33.HEAD COMPONENTS (1) (UNTIL M/C REV.B)
ヘッド関係（１）（マシン ＲＥＶ．Ｂ 以前）
７ ８
３
４
Ａ
１３
４１
３４
３４
３５
３１
３３
１１ ９
Ｅ
Ｃ
４
４
４
５
１０ １１
９
２
１４
１５
１６
１７
１７
１７
１８
１８
１８
１９
２０
２１
２４
２５
２６
２８
２２
２３
２９
３０
３０
３６
３８
３９
４０
４２
４３
４３
４４
４４
４５
４５
４６
４６
４７
４７
４８
４８
４９
５０
５１
５２
５２
２７
５３
５４
５５
５７
５５
５７
５５
５６
５８
５９
５６
５６
５５
５５
Ａ
６０
６１
６２
６３
６４
６５
６６
６６
６７
６８
６９
７０
７１
７２
７３
７４
５２
５２
Ｂ
Ｂ
Ｃ
１２
Ｄ
Ｄ
７７
７８
７９
８０
１１ ２
１１１
９３
９５
９６
９１
９２
８９
９０
７６
１０６
１０５
１０７
１０７
１０８
１０８
１０９
１１ ０
９７
１００
９９
１０１
１０２
９８
１０３ １０４
Ｆ
Ｆ
Ｅ
１３４
１３５
１３６
１３７
１３７
１３８
１３９
１４０
１１ ４
１１ ５
１１ ６
１１ ７
１２０
１２１
１２２
１２３
１２５
１２４
１３０
１２６ １２９
１３１
１３３
１３２
１１ ３
７５
１
Ｇ
Ｇ
１１ ８
１４１
６
３７
８２
８４
８１
８３
８５
８６
８７
８８
９４
- 66 -
NOTE( 注記 ) #01....FILTER TIP USING THE FLAT FILTER フィルタ先端が平らなフィルタを使用
#02....USING A FILTER IN THE FROM OF A フィルタ先端に突起のある形状をした
PROJECTION ON THE FILTER TIP フィルタを使用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-82888 LNC120_HEAD_ASSY
ＬＮＣ１２０ヘッド組
1
2 401-82889 HEAD_BRACKET_ASSY
ヘッドブラケット組
(1)
3 401-82825 HEAD_BRACKET
ヘッドブラケット
(1)
4 PH-0400082-C0 PARALLEL PIN TYPE B 4X8
平行ピン Ｂ種 ４Ｘ８
(4)
5 SL-6051692-TN SCREW M5 L=16
座金付き六角穴ボルト Ｍ５ Ｌ＝１６
(4)
6 401-82913 SMALL_HEAD_SCREW_M4_L=10
小頭ねじＭ４＿Ｌ＝１０
(2)
7 E3021-721-000 HAED CENTER SHIM C
ヘッドセンタシム Ｃ
(3)
8 E3047-729-000 HEAD CENTER SHIM D
ヘッドセンタシム Ｄ
(3)
9 401-82828 Z_LINEAR_GUIDE
Ｚリニアガイド
(8)
10 401-82829 GUIDE_SHIM_D_15
ガイドシムＤ１５
(2)
11 401-82830 GUIDE_SHIM_E_15
ガイドシムＥ１５
(4)
12 401-82890 SPLINE_BRACKET_ASSY
スプラインブラケット組
(1)
13 401-82831 SPLINE_BRACKET
スプラインブラケット
(1)
14 G9303-880-000 BUSH D=5
ブッシュφ５
(2)
15 401-82833 LIMIT_DUMPER_Z
リミットダンパＺ
(1)
16 SM-6051402-TN SCREW M5 L=14
六角穴ボルト Ｍ５ Ｌ＝１４
(6)
17 HX-0029400-00 FIXED BASE
固定ベース
(3)
18 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(3)
19 401-82834 LIMIT_DAMPER_ZD
リミットダンパＺＤ
(1)
20 401-82835 LIMIT_STOPPER_ZD
リミットストッパＺＤ
(1)
21 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
22 401-82836 BEARING_BASE_L
ベアリングベースＬ
(8)
23 SB-1070007-00 BEARING
ころがり軸受
(8)
24 SM-6020602-TN SCREW M2X6
六角穴ボルト Ｍ２Ｘ６
(16)
25 401-82837 BEARING_BASE_U
ベアリングベースＵ
(8)
26 SB-1070007-00 BEARING
ころがり軸受
(8)
27 SM-6020602-TN SCREW M2X6
六角穴ボルト Ｍ２Ｘ６
(16)
28 401-82838 SPLINE_UNIT
スプラインユニット
(8)
29 SB-1060018-00 BEARING
ころがり軸受
(8)
30 400-46056 BEARING PLATE
ベアリングプレート
(16)
31 E3072-729-000 BEARING SHIM B
ベアリングシム Ｂ
(8)
32 E3073-729-000 BEARING SHIM C
ベアリングシム Ｃ
(8)
33 E3074-729-000 BEARING SHIM D
ベアリングシム Ｄ
(8)
34 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ３ Ｌ＝５
(64)
35 401-61655 BALL SCREW 0608
ボールねじ０６０８
(8)
36 401-82842 Z_PULLEY
Ｚプーリ
(8)
37 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(8)
38 401-36334 SERVO MOTOR 30W
サーボモータ ３０Ｗ
(8)
39 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(3)
40 400-01124 Z MOTOR PULLEY
Ｚモータプーリ
(8)
41 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ３ Ｌ＝３
(16)
42 401-34136 TIMING_BELT_Z(AFTER_AGING)
タイミングベルトＺ（エージング後）
(8)
43 PA-1606008-A0 AIR CYLINDER
エア シリンダ
(2)
44 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(2)
45 PJ-3040405-04 UNION
ユニオン
(2)
46 401-82849 CYLINDER_BRACKET
シリンダブラケット
(2)
47 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
48 PX-9500110-00 SWITCH FITTING BAND
スイッチ取付バンド
(2)
49 401-33002 NZL UP SENSOR 6T L CABLE ASM
ノズルアップセンサ（６ＴＬ）ケーブル組
(1)
50 401-33003 NZL UP SENSOR 6T R CABLE ASM
ノズルアップセンサ（６ＴＲ）ケーブル組
(1)
51 401-82876 RELEASE_BAR
リリースバー
(1)
52 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(4)
53 401-82855 Z_MOTOR_CABLE_STAY
Ｚモータケーブルステイ
(1)
54 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
55 HX-0029400-00 FIXED BASE
固定ベース
(8)
56 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(6)
57 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
58 HX-0034400-00 FIXED BASE
束線パーツ
(3)
59 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(3)
60 401-82843 T_MOTOR_BRACKET
Ｔモータブラケット
(1)
61 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
62 SL-6030842-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(16)
63 401-82844 T_MOTOR_MI_SUPPORT
ＴモータＭＩサポート
(4)
64 401-82845 T_PULLEY
Ｔプーリ
(4)
65 401-82846 T_PULLEY_FRANGE
Ｔプーリフランジ
(4)
66 SM-8850312-TP SCREW M2.5 L=2.5
六角穴付き止めねじ Ｍ２．５ Ｌ＝２．５
(24)
67 401-36335 SERVO MOTOR 30W
サーボモータ ３０Ｗ
(4)
68 401-82847 T_MOTOR_PLATE
Ｔモータプレート
(4)
69 SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(8)
70 401-82899 TIMING_BELT_T(AFTER_AGING)
タイミングベルトＴ（エージング後）
(4)
71 401-82850 T_SENSOR_BRACKET
Ｔセンサブラケット
(1)
72 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
73 401-83385 FIBER UNIT 2M
ファイバーユニット ２Ｍ
(4)
74 HX-0067100-00 GROMMET
グロメット
(0.12)
75 401-82891 HEAD_SV_BRACKET_ASSY
ヘッドＳＶブラケット組
(1)
76 401-82851 HEAD_SV_BRACKET
ヘッドＳＶブラケット
(1)
77 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
78 HX-0029400-00 FIXED BASE
固定ベース
(8)
79 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(7)
80 E3858-715-000 SEAL
手触れ禁止シール
(1)
81
#01
401-82852 FILTER_BOX_U
フィルタボックスＵ
(1)
82
#01
SM-6033002-TN SCREW M3 L=30
六角穴ボルト Ｍ３ Ｌ＝３０
(2)
83
#01
400-46646 FILTER
フィルタ
(8)
84
#01
401-82853 FILTER_BOX_L_8
フィルタボックスＬ８
(1)
85
#01
SL-6031242-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
(2)
86
#01
PJ-3010405-05 HALF UNION
ハーフユニオン
(8)
87
#01
400-46059 O RING F2
ＯリングＦ２
(8)
88
#01
400-46058 O RING F1
ＯリングＦ１
(8)
89
#02
402-05510 FILTER_BOX_U
フィルタボックスＵ
(1)
90
#02
SL-4031691-SC SCREW M3 L=16
座金付きなべ小ねじ Ｍ３ Ｌ＝１６
(2)
91
#02
E3052-729-000 FILTER
フィルタ
(8)
92
#02
401-94722 FILTER_BOX_L_8
フィルタボックスＬ８
(1)
93
#02
SL-6031242-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
(4)
94
#02
PJ-3010405-05 HALF UNION
ハーフユニオン
(8)
95
#02
400-46059 O RING F2
ＯリングＦ２
(8)
96
#02
400-46058 O RING F1
ＯリングＦ１
(8)
97 SM-6032502-TN SCREW M3 L=25
六角穴ボルト Ｍ３ Ｌ＝２５
(1)
98 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
99 HX-0034400-00 FIXED BASE
束線パーツ
(3)
100 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(5)
101 HX-0067100-00 GROMMET
グロメット
(0.12)
102 401-82856 DIN_RAIL
ディンレール
(1)
103 401-82560 T1/T2/T3/T4 ORIGIN SENSOR ASM
Ｔ１／Ｔ２／Ｔ３／Ｔ４原点センサ組
(4)
104 HK-0498900-0G BLOCK TERMINAL
コネクタパーツ
(2)
105 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(1.035)
106 SL-6031692-TN SCREW M3 L=16
座金付き六角穴ボルト Ｍ３ Ｌ＝１６
(2)
107 PX-0505010-00 SILENCER
消音器
(2)
108 PJ-3010405-05 HALF UNION
ハーフユニオン
(2)
109 400-46535 CHECK VALVE
チェックバルブ
(1)
110 PJ-3080400-06 UNION Y
ユニオン ワイ
(2)
111 401-82489 VACUUM_UNIT
バキュームユニット
(1)
112 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
113 401-82892 Z_SLIDE_ASSY
Ｚスライド組
(1)
114 401-82862 NOZZLE_OUTER
ノズルアウタ
(8)
115 RC-0560517-KP C-RING 6 (8)
Ｃ形止め輪 ６ （８）
(8)
116 401-82863 OUTER_SP_HOLDER
アウタＳＰホルダ
(8)
117 401-82864 NOZZLE_OUTER_SP
ノズルアウタＳＰ
(8)
118 401-82896 COUPTING_H
カップリングＨ
(8)
119 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ３ Ｌ＝３
(32)
120 400-46060 O RING H
ＯリングＨ
(8)
121 401-82491 ROTARY_JOINT
ロータリージョイント
(8)
122 SM-8850312-TP SCREW M2.5 L=2.5
六角穴付き止めねじ Ｍ２．５ Ｌ＝２．５
(16)
123 400-46060 O RING H
ＯリングＨ
(8)
124 PJ-3010405-05 HALF UNION
ハーフユニオン
(8)
125 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(1.28)
126 401-82867 NUT_HOLDER_18
ナットホルダ１８
(2)
127 401-82869 NUT_HOLDER_27
ナットホルダ２７
(2)
128 401-82871 NUT_HOLDER_36
ナットホルダ３６
(2)
129 401-82873 NUT_HOLDER_45
ナットホルダ４５
(2)
130 401-82875 SCREW_M3_L=6
低頭ねじ Ｍ３＿Ｌ＝６
(16)
131 SM-6030802-TN SCREW
六角穴ボルト
(32)
132 HX-0023300-00 CABLE BAND
束線バンド
(30)
133 HX-0023300-0E CABLE BAND
束線バンド
(15)
134 401-82885 Z_SLIDE_BRACKET_L
ＺスライドブラケットＬ
(4)
135 401-82886 Z_SLIDE_BRACKET_R
ＺスライドブラケットＲ
(4)
136 SM-6020302-UZ SCREW M2 L=3
六角穴ボルト Ｍ２ Ｌ＝３
(32)
137 SB-1040013-00 BEARING
ころがり軸受
(16)
138 401-82860 Z_SLIDE_SHAFT
Ｚスライドシャフト
(8)
139 400-01139 NOZZLE OUTER SCREW
ノズルアウタスクリュウ
(8)
140 401-82861 STEEL_BALL
スティールボール
(24)
141 401-83349 NZL-UP SV CABLE ASM
ＮＺＬ−ＵＰ ＳＶケーブル組
1
