- 37 - 19. COVER COMPONENTS (7) (UNTIL M /C REV.C) カバー関係（７） （マシン ＲＥＶ．Ｃ 以前） １８ １７ １６ ４２ Ａ ３６ １１ ３５ ３２ ５ ４ ４０ ４３ ４５ ４５ ４４ ３８ １９ ２０ ２ ３ ７ ８ ９ ２５ １１ １１ １２ １３ １４ １５ ２３ ３０ ２２ ２４ ２４ ２４ １０ ２５ Ａ ２６ ２６ ２６ ２４ ２６ ２７ ２８ ２９ ２２ ２１ ３３ ３…
- 36 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-96674 SAFETY_COVER_F_UNIT_CD
セーフティカバーＦユニット
1
2 401-96686 SAFETY_COVER_FRAME_F
セーフティカバーフレームＦ
(1)
3 401-96687 SAFETY_COVER_STAY_F
セーフティカバーステーＦ
(2)
4 401-96689 SCF_PLATE_FU
ＳＣＦプレートＦＵ
(1)
5 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(16)
6 NM-3050610-SF FLANGE NUT M5
フランジ付き ナット Ｍ５
(21)
7 401-22998 HANDLE
ハンドル
(1)
8 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
(2)
9 NM-3060810-SF FLANGE NUT M6
フランジ付き ナット Ｍ６
(2)
10 401-13967 HANDLE_L
ハンドル＿Ｌ
(1)
11 401-34618 SD_LOCK_BRACKET
ＳＤロックブラケット
(1)
12 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
13 400-80490 KEY_SCREW
キーねじ
(2)
14 401-14319 EDGE_CUSHION_F_L
エッジ＿クッション＿Ｆ＿Ｌ
(1)
15 CM-3002000-06 FINGER INJURY CAUTION LABEL (100)
指怪我注意シール （１００）
(1)
16 400-51621 CHIP BOX NOTICE LABEL G1
チップボックス注意ラベル Ｇ１
(1)
17 CM-3002000-04 FINGER INJURY CAUTION LABEL (50)
指怪我注意シール （５０）
(1)
18 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
19 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
20 400-49671 COVER CUSHION
カバークッション
(1)
21 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
22 401-96693 SAFETY_UNDER_COVER_A
セーフティアンダーカバーＡ
(1)
23 401-96694 SCF_HINGE_BRACKET
ＳＣＦヒンジブラケット
(4)
24 SL-6051292-TN BOLT
座金付き六角穴ボルト
(20)
25 400-92716 TAPE CUTTER DANGER LABEL
テープカッター危険表示ラベル
(1)
26 400-77321 STAY
ステイ
2
27 401-96675 SAFETY_COVER_R_UNIT_CD
セーフティカバーＲユニット＿ＣＤ
1
28 401-96693 SAFETY_UNDER_COVER_A
セーフティアンダーカバーＡ
(1)
29 401-96694 SCF_HINGE_BRACKET
ＳＣＦヒンジブラケット
(4)
30 400-92716 TAPE CUTTER DANGER LABEL
テープカッター危険表示ラベル
(1)
31 401-96688 SAFETY_COVER_FRAME_R
セーフティカバーフレームＲ
(1)
32 401-96695 COVER_SIDE_R
カバーサイドＲ
(1)
33 401-83451 SAFETY_COVER_STAY_RL
安全カバーステーＲＬ
(1)
34 401-83452 SAFETY_COVER_STAY_RR
安全カバーステーＲＲ
(1)
35 401-96691 SCF_PLATE_FIXED_BR_R
ＳＣＦプレートフィクスＢＲ＿Ｒ
(1)
36 SL-6051292-TN BOLT
座金付き六角穴ボルト
(20)
37 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(3)
38 401-83456 SCF_PLATE_RU
ＳＣＦプレートＲＵ
(1)
39 400-49671 COVER CUSHION
カバークッション
(1)
40 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
41 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(11)
42 NM-3050610-SF FLANGE NUT M5
フランジ付き ナット Ｍ５
(17)
43 401-22998 HANDLE
ハンドル
(1)
44 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
(2)
45 NM-3060810-SF FLANGE NUT M6
フランジ付き ナット Ｍ６
(2)
46 401-13967 HANDLE_L
ハンドル＿Ｌ
(1)
47 SL-4041291-SC SCREW M4 L=12
座金付きなべ小ねじ Ｍ４ Ｌ＝１２
(2)
48 401-47221 STOPPER_NUT_PLATE
ストッパナットプレート
(1)
49 NM-3040520-SF FLANGE NUT M4
フランジ付き ナット Ｍ４
(1)
50 CM-3002000-04 FINGER INJURY CAUTION LABEL (50)
指怪我注意シール （５０）
(1)
51 401-34618 SD_LOCK_BRACKET
ＳＤロックブラケット
(1)
52 400-80490 KEY_SCREW
キーねじ
(2)
53 401-14319 EDGE_CUSHION_F_L
エッジ＿クッション＿Ｆ＿Ｌ
(1)
54 CM-3002000-06 FINGER INJURY CAUTION LABEL (100)
指怪我注意シール （１００）
(1)
55 400-51621 CHIP BOX NOTICE LABEL G1
チップボックス注意ラベル Ｇ１
(1)
56 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
57 WP-0651646-SC WASHER
平座金
(4)
58 WP-0482016-SC PLAIN WASHER 4.8X11.5X2
平座金 ４．８Ｘ１１．５Ｘ２
4
59 401-83471 LOCATION_LABEL_RS-1
ロケーションラベル＿ＲＳ−１
1
60 400-79329 CAUTION SEAL
注意シール
2
61 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
8
- 37 -

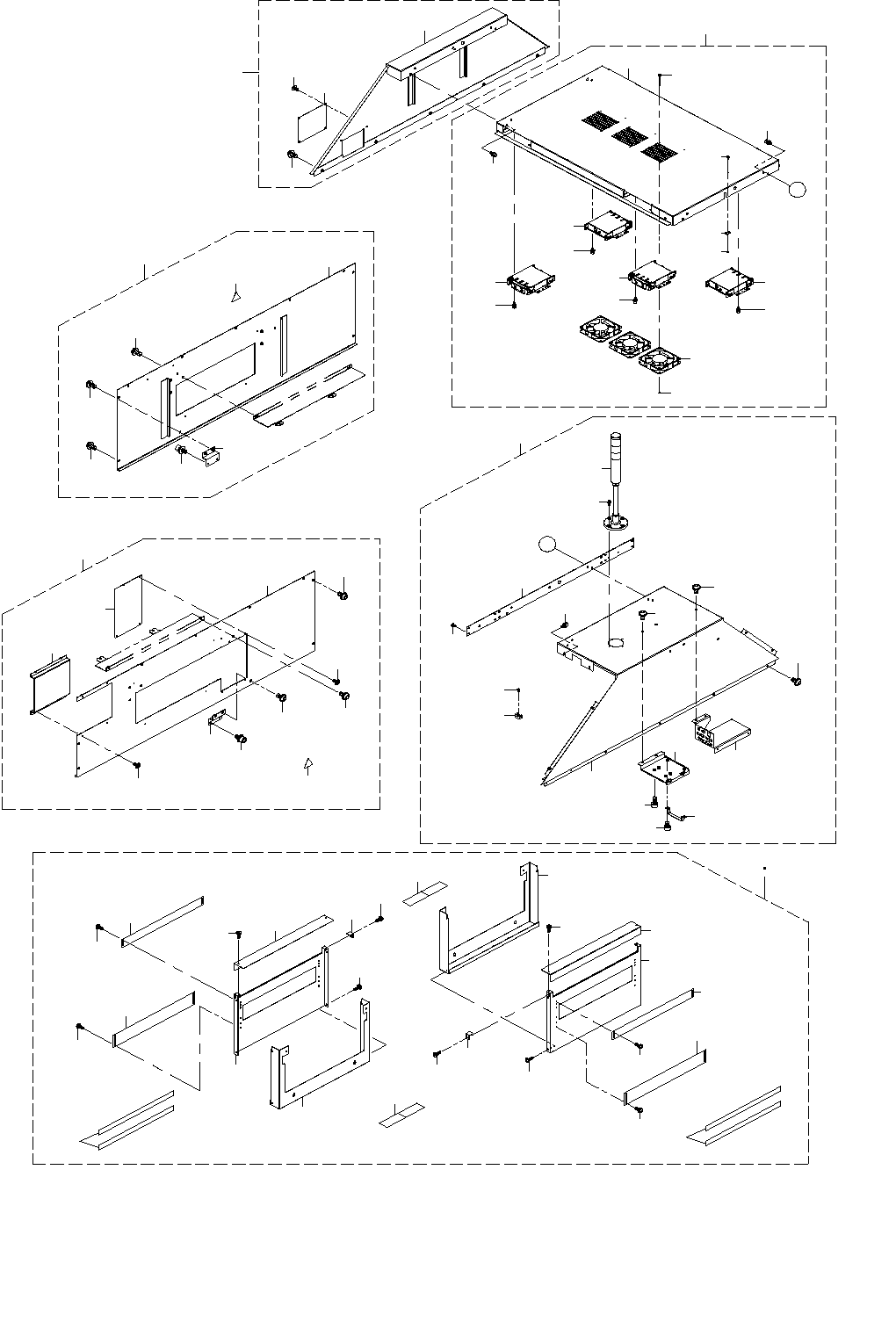

19.COVER COMPONENTS (7) (UNTIL M/C REV.C)
カバー関係（７）（マシン ＲＥＶ．Ｃ 以前）
１８
１７
１６
４２
Ａ
３６
１１
３５
３２
５
４
４０
４３
４５
４５
４４
３８
１９
２０
２
３
７
８
９
２５
１１
１１
１２
１３
１４
１５
２３
３０
２２
２４２４
２４
１０
２５
Ａ
２６
２６
２６
２４
２６
２７
２８
２９
２２
２１
３３
３４
３４
３４
３９
４０
４０
４１
１
３１
３７
６
５６
５６
５５
５５
５４
５１
５４
４９
５４
５４
５３
４８
４９
５０
５４
５２
５３
５４
５４
５４
４８
５０
５４
５１
４６
４７
５２
５４
- 38 -
NOTE( 注記 ) #01....FOR EN(LEFT SIDE) ＥＮ（左側）用
#02....FOR EN(RIGHT SIDE) ＥＮ（右側）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83523 COVER_CUL_ASM
カバーＣＵＬ組
1
2 401-83441 COVER_CUL
カバーＣＵＬ
(1)
3 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(5)
4 401-36850 MOTOR_COVER_R
モータカバーＲ
(1)
5 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(4)
6 401-83524 COVER_CUR_ASM
カバーＣＵＲ組
1
7 401-83384 COVER_CUR
カバーＣＵＲ
(1)
8 401-83382 COVER_STAY_CUR
カバーステーＣＵＲ
(1)
9 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(8)
10 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
11 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(12)
12 401-83469 CONNECTOR_BR
コネクタブラケット
(1)
13 HX-0029400-00 FIXED BASE
固定ベース
(2)
14 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
15 401-89268 CB_BRACKET_RS
ＣＢブラケットＲＳ
(1)
16 SM-6061202-TN SCREW
六角穴ボルト
(4)
17 401-10219 FC_SUPPORT_Y_V2
ＦＣサポートＹ＿Ｖ２
(1)
18 SM-6060802-TN SCREW
六角穴ボルト
(2)
19 401-29009 SIGNAL TOWER CABLE ASM
シグナルタワーケーブル組
(1)
20 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
21 401-83525 COVER_CUC_ASM
カバーＣＵＣ組
1
22 NM-3034000-SF FLANGE NUT
フランジナット Ｍ３
(10)
23 401-83442 COVER_CUC
カバーＣＵＣ
(1)
24 401-83447 ASSIST_HINGE
アシストヒンジ
(4)
25 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(8)
26 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(24)
27 401-89090 DC FAN ASM
ＤＣファン組
(3)
28 SL-4033591-SC SCREW M3 L=35
座金付きなべ小ねじ Ｍ３ Ｌ＝３５
(6)
29 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(4)
30 HX-0051900-00 FIXING BASE
固定ベース
(4)
31 401-83528 COVER_SUL_ASM
カバーＳＵＬ組
1
32 CM-3009000-06 WATCH_YOUR_HANDS_LABEL(100)
可動部注意ラベル（１００）
(1)
33 401-83439 COVER_SUL
カバーＳＵＬ
(1)
34 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(7)
35 401-47149 COVER_BR_B
カバー＿ブラケット＿Ｂ
(1)
36 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
37 401-83529 COVER_SUR_ASM
カバーＳＵＲ組
1
38 CM-3009000-06 WATCH_YOUR_HANDS_LABEL(100)
可動部注意ラベル（１００）
(1)
39 401-83440 COVER_SUR
カバーＳＵＲ
(1)
40 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(7)
41 401-47149 COVER_BR_B
カバー＿ブラケット＿Ｂ
(1)
42 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
43 401-47150 MTC_SHUTTLE_COVER
ＭＴＣ＿シャッタ＿カバー
(1)
44 401-47151 COVER_SUR_F_MOTOR_BR
カバーＳＵＲ＿Ｆ＿モータブラケット
(1)
45 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(8)
46
#01
401-87790 CONVEYOR_COVER_L_ASM
コンベアカバーＬ組
1
47
#02
401-87791 CONVEYOR_COVER_R_ASM
コンベアカバーＲ組
1
48 401-47167 CONVEYOR_COVER_L
コンベアカバー＿Ｌ
(2)
49 401-47168 CONVEYOR_SIDE_COVER_L
コンベアサイドカバー＿Ｌ
(2)
50 401-47169 CONVEYOR_UPPER_COVER_L
コンベアアッパーカバー＿Ｌ
(2)
51 401-47170 CONVEYOR_COVER_STOPPER
コンベア＿カバー＿ストッパー
(2)
52 400-01484 CONVEYOR SHUTTER U (LEN)
搬送シャッターＵ（Ｌ、ＥＮ）
(2)
53 400-01485 CONVEYOR SHUTTER B (LEN)
搬送シャッターＢ（Ｌ、ＥＮ）
(2)
54 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(38)
55 400-01490 TAPE
テープ
(3)
56 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバー ラシャペーパ（ＣＥ）
(4)
