RS-1-Rev10.pdf - 第86页
- 79 - 40. ATC & CAL BLOCK COM PONENTS (2) (TYPE XL) ＡＴＣ・ＣＡＬ ブロック関係（２） （ＸＬ 仕様） ６０ ６３ ５１ ５４ ５５ Ａ ６８ ５９ ６６ ６１ ６２ ６５ ５３ ５８ ５７ ５６ ５２ ７０ ５ ３ ４１ ４１ ３８ ３７ ３６ ３５ ４７ ６４ ３０ ３１ Ａ ２８ １３ １３ １４ １２ ８ １５ １１ ４３ ７ １０ ２５ ２６ ２７ ２９ ３２ ２４…
- 78 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-86336 BASE_BRIDGE_RS1
ベースブリッジＲＳ１
1
2 HX-0070600-0A MOUNT BASE
マウントベース
2
3 SL-6062592-TN SCREW M6 L=25
座金付き六角穴ボルト Ｍ６ Ｌ＝２５
4
4 SL-6064092-TN SCREW
座金付き六角穴ボルトＭ６ Ｌ＝４０
6
5 401-83478 ATC_RS1_ASM
ＡＴＣ＿ＲＳ１組
1
6 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
7 401-82955 ATC_BASE_RS1
ＡＴＣベースＲＳ１
(1)
8 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(2)
9 401-82965 SENSOR_BR_RS1
センサブラケットＲＳ１
(1)
10 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(2)
11 401-46937 ATC_SV_20VA_ASM
ＡＴＣ ＳＶ ２０ＶＡ組
(1)
12 PV-1505380-00 5-PORT SOLENOID VALVE
５ポート電磁弁切換弁
(1)
13 PX-0505010-00 SILENCER
消音器
(2)
14 PJ-2100061-00 HALF UNION
ハーフユニオン
(1)
15 401-28203 ATC_SV_BRKT
ＡＴＣＳＶブラケット
(1)
16 SL-6040892-TN SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
17 401-82959 ATC_BASE_PLATE_RS1
ＡＴＣベースプレートＲＳ１
(1)
18 401-82958 SLIDE_BASE_RS1
スライドベースＲＳ１
(1)
19 SM-1051452-TN PLATE SCREW M5 L=14
皿ねじ Ｍ５ Ｌ＝１４
(4)
20 401-51721 GUIDE_SPACER
ガイドスペーサ
(2)
21 401-82957 SLIDE_PLATE_RS1
スライドプレートＲＳ１
(1)
22 E7308-700-000 THRUST WASHER
スラストワッシャ
(4)
23 WP-0431005-SP PLAIN WASHER
平座金
(2)
24 401-83481 CAL_VALVE_RS1_ASM
ＣＡＬバルブＲＳ１組
(1)
25 PV-1305410-00 3-PORT SOLENOID VALVE
３ポート電磁弁切換弁
(1)
26 PX-0505010-00 SILENCER
消音器
(1)
27 PJ-3010405-05 HALF UNION
ハーフユニオン
(1)
28 SM-6031202-TN SCREW M3X12
六角穴ボルト Ｍ３Ｘ１２
(2)
29 401-82962 CAL_VALVE_BR_RS1
ＣＡＬバルブブラケットＲＳ１
(1)
30 PF-0100030-A0 AIR SUCTION FILTER
エア サクション フィルタ
(1)
31 SM-1030601-SC SCREW M3X6
皿ねじ Ｍ３Ｘ６
(2)
32 PJ-3040605-02 ELBOW UNION 6XM5
エルボユニオン ６ＸＭ５
(1)
33 400-45978 SENSOR DOG
センサドグ
(1)
34 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(1)
35 400-01286 ATC SPACER RUBBER
ＡＴＣスペーサゴム
(1)
36 B2107-816-000 WASHER
座金
(1)
37 GLA-02335000 CLAMP WASHER
クランプワッシャー
(1)
38 E3528-729-000 ATC JOINT
ＡＴＣジョイント
(1)
39 401-29062 PHOTOMICRO SENSOR ASM
フォトマイクロセンサ組
(1)
40 401-29062 PHOTOMICRO SENSOR ASM
フォトマイクロセンサ組
(1)
41 SM-4030501-SC SCREW M3X0.5 L=5
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝５
(4)
42 401-82966 AIR_CYLINDER_6STROKE
エアシリンダ６ストローク
(1)
43 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(1.5)
44 401-82970 ATC_LABEL_RS1
ＡＴＣラベルＲＳ１
(1)
45 401-82969 CHIP_BOX_HANGER_RS1
チップボックスハンガーＲＳ１
(1)
46 SM-1040801-SN SCREW M4X0.7 L=8
皿ねじ Ｍ４ Ｌ＝８
(2)
47 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
48 401-82960 SLIDER_ANGLE_RS1
スライダアングルＲＳ１
(1)
49 SL-6041042-TN BOLT
座金付き六角穴ボルト
(2)
50 SL-6044092-TN SCREW
座金付き六角穴ボルト
(2)
51 401-83479 CAL_BLOCK_RS1_ASM
ＣＡＬブロックＲＳ１組
1
52 PJ-3010405-05 HALF UNION
ハーフユニオン
(1)
53 400-07376 CALBLOCK PCB ASM
ＣＡＬブロック基板組
(1)
54 401-82961 CAL_PLATE_RS1
ＣＡＬプレートＲＳ１
(1)
55 BT-0400251-EB URETHANE HOSE, BLACK
ウレタンホース 黒
(0.3)
56 L202E-521-000 CAL SIDE COVER
ＣＡＬサイドカバー
(1)
57 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(2)
58 L202E-621-000 CAL DIFFUSER
ＣＡＬディフューザ
(1)
59 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
60 401-83480 NOZZLE_CAL_PIECE_ASM
ノズルＣＡＬピース組
1
61 401-82964 CAL_POST_HOUSING_RS1
ＣＡＬハウジングＲＳ１
(1)
62 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(1)
63 401-29080 AIR(N) SENSOR CABLE ASM
エア（Ｎ） センサケーブル組
(1)
64 PJ-0205000-02 PLUG
プラグ
(1)
65 401-82963 CAL_POST_RS1
ＣＡＬポストＲＳ１
(1)
66 L203E-121-000 NOZZLE CAL PIECE OUTER SP
ノズルＣＡＬピーススプリング
(1)
67 401-82976 CAL_SUB_PLATE_RS1_CD
ＣＡＬサブプレートＲＳ１＿ＣＤ
(1)
68 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
2
69 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
2
70 SM-1051452-TN PLATE SCREW M5 L=14
皿ねじ Ｍ５ Ｌ＝１４
2
71 401-93605 PARALLEL_PIN_D4X16
平行ピン ４Ｘ１６
1
72 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ３Ｘ０．５ Ｌ＝３
2
73 SM-6043552-TN SCREW M4 L=35
六角穴付きボルト
2
74 401-86607 UPPER_EDGE_SUPPORT_ROLLER
アッパーエッジサポートローラ
1
75 401-86608 ROLLER_BASE
ローラーベース
1
76 401-86610 SPACER_R
スペーサーＲ
1
- 79 -

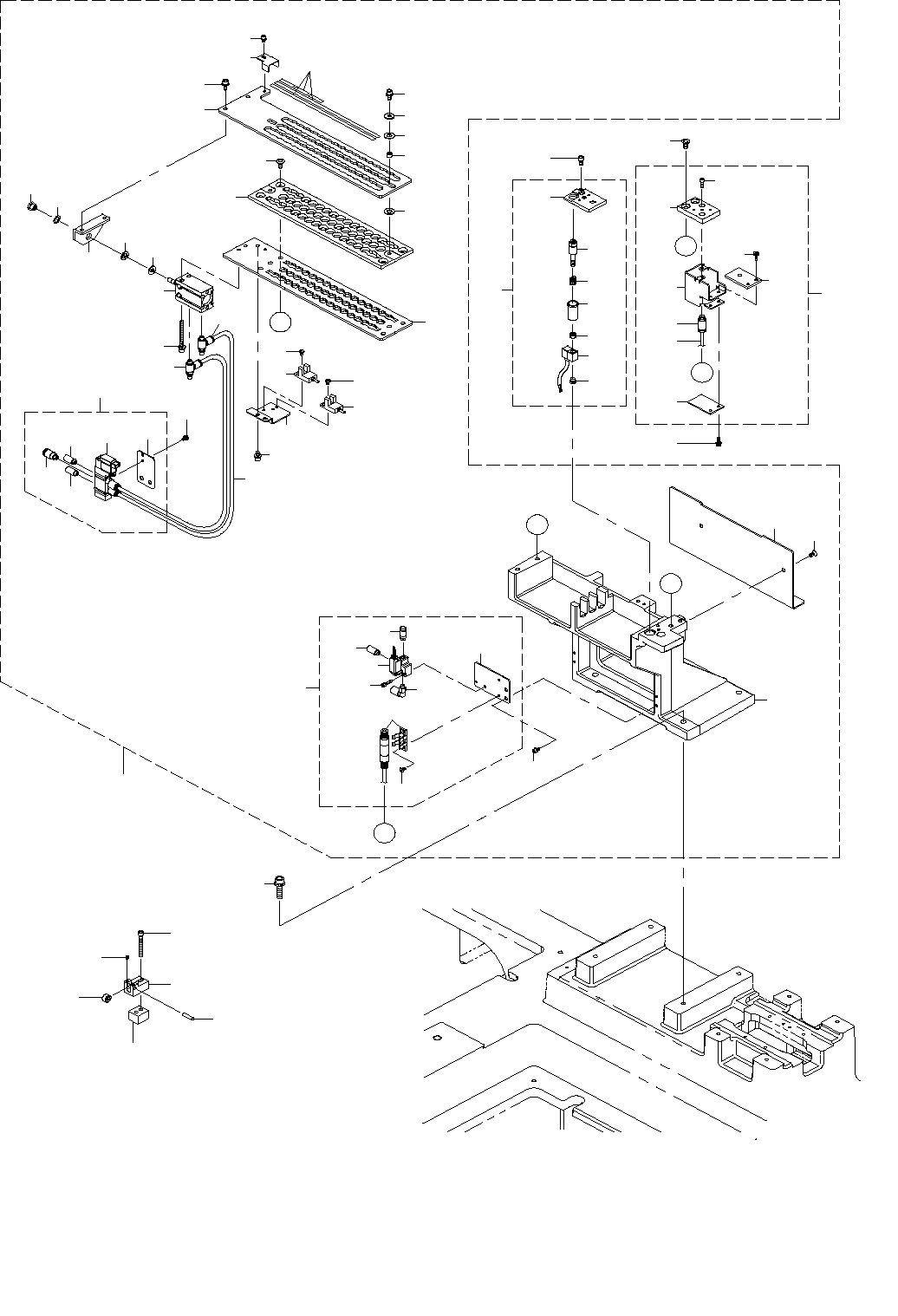

40.ATC & CAL BLOCK COMPONENTS (2) (TYPE XL)
ＡＴＣ・ＣＡＬ ブロック関係（２）（ＸＬ 仕様）
６０
６３
５１
５４
５５
Ａ
６８
５９
６６
６１
６２
６５
５３
５８
５７
５６
５２
７０
５
３
４１
４１
３８
３７
３６
３５
４７
６４
３０
３１
Ａ
２８
１３
１３
１４
１２
８
１５
１１
４３
７
１０
２５
２６
２７
２９
３２
２４
２１
３４
３３
２３
２２
２２
２０
１８
１７
１９
３９
４０
４２
４４
４５
４６
４８
４９
Ｂ
Ｂ
１０
９
１６
５０
Ｃ
Ｃ
６７
６９
６
７１
７３
７２
１
４
２
- 80 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-86607 UPPER_EDGE_SUPPORT_ROLLER
アッパーエッジサポートローラ
1
2 401-86608 ROLLER_BASE
ローラーベース
1
3 SL-6062592-TN SCREW M6 L=25
座金付き六角穴ボルト Ｍ６ Ｌ＝２５
4
4 401-86610 SPACER_R
スペーサーＲ
1
5 401-83478 ATC_RS1_ASM
ＡＴＣ＿ＲＳ１組
1
6 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
7 401-82955 ATC_BASE_RS1
ＡＴＣベースＲＳ１
(1)
8 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(2)
9 401-82965 SENSOR_BR_RS1
センサブラケットＲＳ１
(1)
10 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(2)
11 401-46937 ATC_SV_20VA_ASM
ＡＴＣ ＳＶ ２０ＶＡ組
(1)
12 PV-1505380-00 5-PORT SOLENOID VALVE
５ポート電磁弁切換弁
(1)
13 PX-0505010-00 SILENCER
消音器
(2)
14 PJ-2100061-00 HALF UNION
ハーフユニオン
(1)
15 401-28203 ATC_SV_BRKT
ＡＴＣＳＶブラケット
(1)
16 SL-6040892-TN SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
17 401-82959 ATC_BASE_PLATE_RS1
ＡＴＣベースプレートＲＳ１
(1)
18 401-82958 SLIDE_BASE_RS1
スライドベースＲＳ１
(1)
19 SM-1051452-TN PLATE SCREW M5 L=14
皿ねじ Ｍ５ Ｌ＝１４
(4)
20 401-51721 GUIDE_SPACER
ガイドスペーサ
(2)
21 401-82957 SLIDE_PLATE_RS1
スライドプレートＲＳ１
(1)
22 E7308-700-000 THRUST WASHER
スラストワッシャ
(4)
23 WP-0431005-SP PLAIN WASHER
平座金
(2)
24 401-83481 CAL_VALVE_RS1_ASM
ＣＡＬバルブＲＳ１組
(1)
25 PV-1305410-00 3-PORT SOLENOID VALVE
３ポート電磁弁切換弁
(1)
26 PX-0505010-00 SILENCER
消音器
(1)
27 PJ-3010405-05 HALF UNION
ハーフユニオン
(1)
28 SM-6031202-TN SCREW M3X12
六角穴ボルト Ｍ３Ｘ１２
(2)
29 401-82962 CAL_VALVE_BR_RS1
ＣＡＬバルブブラケットＲＳ１
(1)
30 PF-0100030-A0 AIR SUCTION FILTER
エア サクション フィルタ
(1)
31 SM-1030601-SC SCREW M3X6
皿ねじ Ｍ３Ｘ６
(2)
32 PJ-3040605-02 ELBOW UNION 6XM5
エルボユニオン ６ＸＭ５
(1)
33 400-45978 SENSOR DOG
センサドグ
(1)
34 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(1)
35 400-01286 ATC SPACER RUBBER
ＡＴＣスペーサゴム
(1)
36 B2107-816-000 WASHER
座金
(1)
37 GLA-02335000 CLAMP WASHER
クランプワッシャー
(1)
38 E3528-729-000 ATC JOINT
ＡＴＣジョイント
(1)
39 401-29062 PHOTOMICRO SENSOR ASM
フォトマイクロセンサ組
(1)
40 401-29062 PHOTOMICRO SENSOR ASM
フォトマイクロセンサ組
(1)
41 SM-4030501-SC SCREW M3X0.5 L=5
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝５
(4)
42 401-82966 AIR_CYLINDER_6STROKE
エアシリンダ６ストローク
(1)
43 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(1.5)
44 401-82970 ATC_LABEL_RS1
ＡＴＣラベルＲＳ１
(1)
45 401-82969 CHIP_BOX_HANGER_RS1
チップボックスハンガーＲＳ１
(1)
46 SM-1040801-SN SCREW M4X0.7 L=8
皿ねじ Ｍ４ Ｌ＝８
(2)
47 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
48 401-82960 SLIDER_ANGLE_RS1
スライダアングルＲＳ１
(1)
49 SL-6041042-TN BOLT
座金付き六角穴ボルト
(2)
50 SL-6044092-TN SCREW
座金付き六角穴ボルト
(2)
51 401-83479 CAL_BLOCK_RS1_ASM
ＣＡＬブロックＲＳ１組
1
52 PJ-3010405-05 HALF UNION
ハーフユニオン
(1)
53 400-07376 CALBLOCK PCB ASM
ＣＡＬブロック基板組
(1)
54 401-82961 CAL_PLATE_RS1
ＣＡＬプレートＲＳ１
(1)
55 BT-0400251-EB URETHANE HOSE, BLACK
ウレタンホース 黒
(0.3)
56 L202E-521-000 CAL SIDE COVER
ＣＡＬサイドカバー
(1)
57 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(2)
58 L202E-621-000 CAL DIFFUSER
ＣＡＬディフューザ
(1)
59 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
60 401-83480 NOZZLE_CAL_PIECE_ASM
ノズルＣＡＬピース組
1
61 401-82964 CAL_POST_HOUSING_RS1
ＣＡＬハウジングＲＳ１
(1)
62 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(1)
63 401-29080 AIR(N) SENSOR CABLE ASM
エア（Ｎ） センサケーブル組
(1)
64 PJ-0205000-02 PLUG
プラグ
(1)
65 401-82963 CAL_POST_RS1
ＣＡＬポストＲＳ１
(1)
66 L203E-121-000 NOZZLE CAL PIECE OUTER SP
ノズルＣＡＬピーススプリング
(1)
67 401-82976 CAL_SUB_PLATE_RS1_CD
ＣＡＬサブプレートＲＳ１＿ＣＤ
(1)
68 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
2
69 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
2
70 SM-1051452-TN PLATE SCREW M5 L=14
皿ねじ Ｍ５ Ｌ＝１４
2
71 401-93605 PARALLEL_PIN_D4X16
平行ピン ４Ｘ１６
1
72 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ３Ｘ０．５ Ｌ＝３
2
73 SM-6043552-TN SCREW M4 L=35
六角穴付きボルト
2
