- 42 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-83530 COVER_BOTTOM_ASM カバーボトム組 1 2 401-47105 COVER_SBL カバーＳＢＬ (1) 3 400-01510 COVER STUD RL カバースタッドＲＬ (6) 4 SL-3061232-TN SCREW M6 L =12 座金付きボタンボルト Ｍ６ Ｌ＝１２ (…
- 41 -

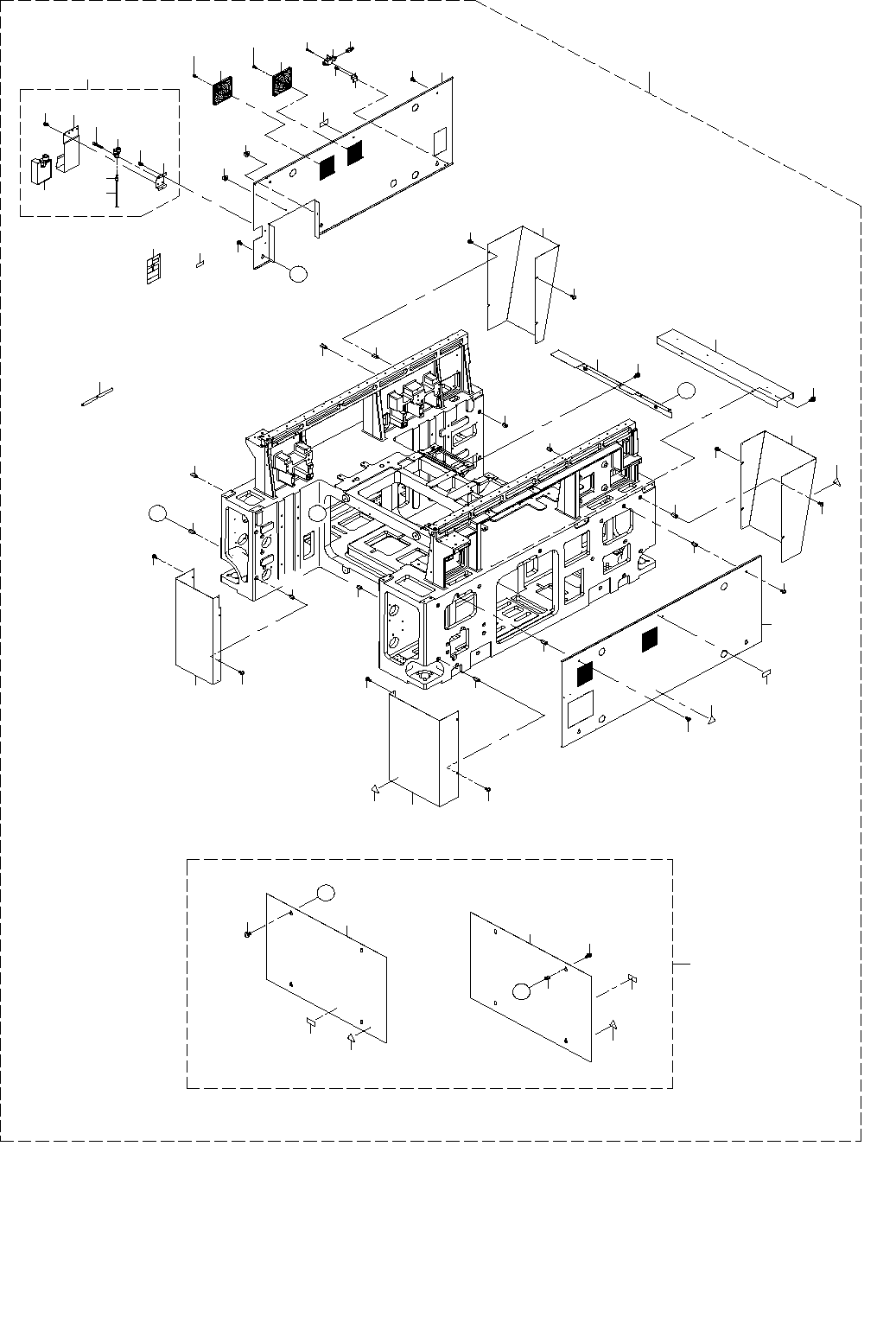

21.COVER COMPONENTS (9)
カバー関係（９）
４１
４
４４
４５
４５
４２
４６
４７
４３
４９
４８
１２
１１
１０
９
８
７
４
２
２９
２９
２８
２５
２５
２４
２０
１７
１７
１６
１５
１５
１３
３
１２
１４
１４
Ａ
Ａ
１８
１９
２１
２１
２３
２２
２６
２７
３１
３０
３６
３８
３７
４０
３９
３８
３９
３９
３
３３
３２
３４
６
５
６
５
３５
Ｂ
Ｃ
１
５０
５６
５７
５５
５３
５４
５１
５２
Ｃ
Ｂ
５１
５２
- 42 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83530 COVER_BOTTOM_ASM
カバーボトム組
1
2 401-47105 COVER_SBL
カバーＳＢＬ
(1)
3 400-01510 COVER STUD RL
カバースタッドＲＬ
(6)
4 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(6)
5 HM-0010100-10 FILTER
フィルター
(2)
6 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(4)
7 400-00550 FV BRACKET
ＦＶブラケット
(1)
8 PV-0152120-00 FINGER VALVE
フィンガバルブ
(1)
9 PJ-0252000-03 PLUG
プラグ
(1)
10 SL-6032542-TN SCREW
座金付き六角穴ボルト
(2)
11 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
12 HX-0070600-0A MOUNT BASE
マウントベース
(2)
13 401-47107 COVER_SBR
カバーＳＢＲ
(1)
14 400-01510 COVER STUD RL
カバースタッドＲＬ
(5)
15 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(5)
16 401-47082 COVER_FBL
カバーＦＢＬ
(1)
17 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
18 400-01512 COVER STUD YF
カバースタッドＹＦ
(2)
19 400-01510 COVER STUD RL
カバースタッドＲＬ
(2)
20 401-47083 COVER_FBR
カバーＦＢＲ
(1)
21 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
22 400-01512 COVER STUD YF
カバースタッドＹＦ
(2)
23 400-01510 COVER STUD RL
カバースタッドＲＬ
(2)
24 401-87352 COVER_RBL
カバーＲＢＬ
(1)
25 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
26 400-01512 COVER STUD YF
カバースタッドＹＦ
(2)
27 400-01510 COVER STUD RL
カバースタッドＲＬ
(2)
28 401-87353 COVER_RBR
カバーＲＢＲ
(1)
29 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
30 400-01512 COVER STUD YF
カバースタッドＹＦ
(2)
31 400-01510 COVER STUD RL
カバースタッドＲＬ
(2)
32 401-86406 BANK_COVER_R_L_BR_U_RS1
バンク＿カバー＿Ｒ＿Ｌブラケット＿Ｕ＿ＲＳ１
(1)
33 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
34 401-83000 BANK_COVER_R_L_BR_B
バンク＿カバー＿Ｒ＿Ｌブラケット＿Ｂ
(1)
35 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(2)
36 BT-1000651-EB POLYURETHANE TUBE
ポリウレタン チューブ
(1.7)
37 E9635-455-000 REVISION SEAL
ＲＥＶ銘板
(1)
38 168-70206 GRAVITY SEAL
荷重中心シール
(2)
39 CM-3001000-04 DANGER LABEL (50)
危険電圧警告シール（５０）
(3)
40 401-81150 LAMINATING_SEAL
ラミネートシール
(1)
41 400-93785 ASM_DRAIN_TANK
ドレインタンク組
(1)
42 400-16815 DRAIN TANK
ドレインタンク
(1)
43 400-16814 DRAIN TANK STAY
ドレインタンクステイ
(1)
44 400-93721 DT_STAY_BR
ドレインタンクステイ＿ブラケット
(1)
45 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
46 PJ-3081000-01 UNION Y
ユニオン ワイ
(1)
47 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(1)
48 PJ-3090400-03 REDUCER 4-10
レジュ−サ（φ４−φ１０）
(1)
49 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.16)
50 401-84581 COVER_BOTTOM_C_ASM
カバーボトムＣ組
(1)
51 401-47215 BANK_COVER_C_F
バンク＿カバー＿Ｃ＿Ｆ
(2)
52 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(8)
53 CM-3001000-04 DANGER LABEL (50)
危険電圧警告シール（５０）
(1)
54 168-70206 GRAVITY SEAL
荷重中心シール
(1)
55 400-01512 COVER STUD YF
カバースタッドＹＦ
(4)
56 CM-3001000-04 DANGER LABEL (50)
危険電圧警告シール（５０）
(1)
57 168-70206 GRAVITY SEAL
荷重中心シール
(1)
- 43 -
22.COVER COMPONENTS (10) (TYPE XL)
カバー関係（１０）（ＸＬ 仕様）
３５
５７
４８
４９
５４
５４
５１
５５
５９
５６
５３
６０
５０
５８
５２
１
５
５
４
３
２
６４
６１
６３
６５
６６
６６
６７
６８
６９
７４
７５
３０
２９
３２
３１
７２
７３
３７
３７
Ａ
４７
２８
７１
７０
７０
７０
８２
３６
８５
８４
８６
８３
８５
８７
８８
３３
８９
８１
７９
８０
７６
７７
７８
１１
１０
１３
１９
２４
２３
２４
２３
２４
２３
２１
１４
１５
２４
２３
１６
１７
９
８
１８
２７
１２
２０
２５
２６
６
７
２２
Ａ
３８
３９
４０
４１
４２
７０
６２
４５
４６
４６
４４
４３
３４
