ValveMate 8000マルチバルブコントローラー 10 www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノ ー ド ソ ン EFDは 、 世界中 で液剤塗布装置 の販売 ・ サ ー ビ ス を 行な っ て お り ま す 。 仕様 注: 仕様 と 技術的詳細は 予告な く 技術変更 を 行な う 場合 が あ り ま す 。 項目 仕様 本体寸法 18.3 …

100%1 / 26
ValveMate 8000マルチバルブコントローラー
9
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
消耗部品に関する重要な安全概要
シリンジ、カートリッジ、ピストン、先端キャップ、エンドキャップ、ノズルなど、ノードソンEFDの消耗部品はすべて、1回のみの使
用を想定して製造されています。このようなコンポーネントをクリーニングし、再利用しようとすると、塗布の精度が低下し、怪
我の危険性が高まります。
ディスペンシングアプリケーションに適した保護装備や保護服を必ず着用し、以下のガイドラインを厳守してください。
• シリンジやカートリッジを加熱するときには温度が38 ℃を超えないようにしてください。
• 一度使用した後は、現地の条例に従ってコンポーネントを廃棄してください。
• コンポーネントのクリーニングには、強溶剤（MEK、アセトン、THFなど）を使わないでください。
• カートリッジリテーナシステムとバレルローダーのクリーニングには中性 洗剤のみ使用できます。
• 液剤の無駄を防ぐため、ノードソンEFD SmoothFlow™ピストンを使用してください。
誤作動時の対応
もしシステムやシステムのいずれかの装置が誤作動を起こした場合は、ただちにシステムを停止し、以下の手順に従ってくださ
い。
1. システムの電源を切り、ロックアウトします。油圧式遮断弁および空気式遮断弁を使用している場合は、バルブを閉じて
圧 力を開 放してください 。
2. ノードソンEFDのエア式ディスペンサをご使用の場合は、シリンジをアダプタアセンブリから取り外します。ノードソン
EFD電気機械式ディスペンサをご使用の場合は、シリンジのリテーナのネジをゆっくりと外し、シリンジをアクチュエータ
から取り外します。
3. 誤作動の原因を特定し、解決してからシステムを再起動します。
廃棄
装置や液剤の廃棄方法は、地域の規制に従ってください。
安全に関する手引（続き）
ValveMate 8000マルチバルブコントローラー
10
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
仕様
注:仕様と技術的詳細は予告なく技術変更を行なう場合があります。
項目 仕様
本体寸法 18.3
W x 5.1H x 8.6D cm (7.20W x 2.00H x 3.38D")
重量 0.3 kg (0.6 lb)
サイクルレ ート 600サイクル／分
時間範囲 0.001–99.9 s
電気入力 5-24VDC 信号NC半導体スイッチ最大100mA
入力 AC (電源へ) AC100-240V(+/-10%)〜、50/60Hz、1.0 A
出力DC（電源から) 4VDC 最大1.25 A
フィードバック回 路 5-24VDC 信号NC半導体スイッチ最大100mA
サイクル 始 動 DC5–24V シグナル
使用環境条件 温度：5〜45°C(41°F to 113°F)
湿度：相対湿度85% (30時) 結露なきこと
標高：海抜2,000m(6,562 ft)以内
製品分類 設置カテゴリーII
汚染度2
認証 CE, TÜV, RoHS, WEEE, China RoHS
RoHS标准相关声明标准相关声明(中国RoHS有害物質宣言)
产品名称
部品名
有害物质及元素
有毒・有害物質と元素
铅
鉛
(Pb)
汞
水銀
(Hg)
镉
カドミウム
(Cd)
六价铬
六価クロム
(Cr6)
多溴联苯
多臭素化
ビフェニル
(PBB)
多溴联苯醚
ポリ臭素化ジフ
ェニルエーテル
(PBDE)
外部接口
外部電気接続
X 0 0 0 0 0
O:表示该产品所含有的危险成分或有害物质含量依照EIP-A,EIP-B,EIP-C
的标准低于SJ/T11363-2006限定要求。
この部品の均質物質が含む有毒・有害物質が、EIP-A、EIP-B、EIP-Cのカテゴリーにおいて、SJ/T11363-2006に定める制限量未満
であることを意 味します。
X:表示该产品所含有的危险成分或有害物质含量依照EIP-A,EIP-B,EIP-C
的标准高于SJ/T11363-2006限定要求.
この部品の均質物質が含む有毒・有害物質が、EIP-A、EIP-B、EIP-Cのカテゴリーにおいて、SJ/T11363-2006に定める制限量以上
であることを意 味します。
WEEE指令
本装置はWEEE指令2012/19/EUの下、欧州連合の規制の対象となります。本装置の適切な廃棄方法について
は、www.nordsonefd.com/WEEEを 参 照 し て く だ さ い 。
ValveMate 8000マルチバルブコントローラー
11
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

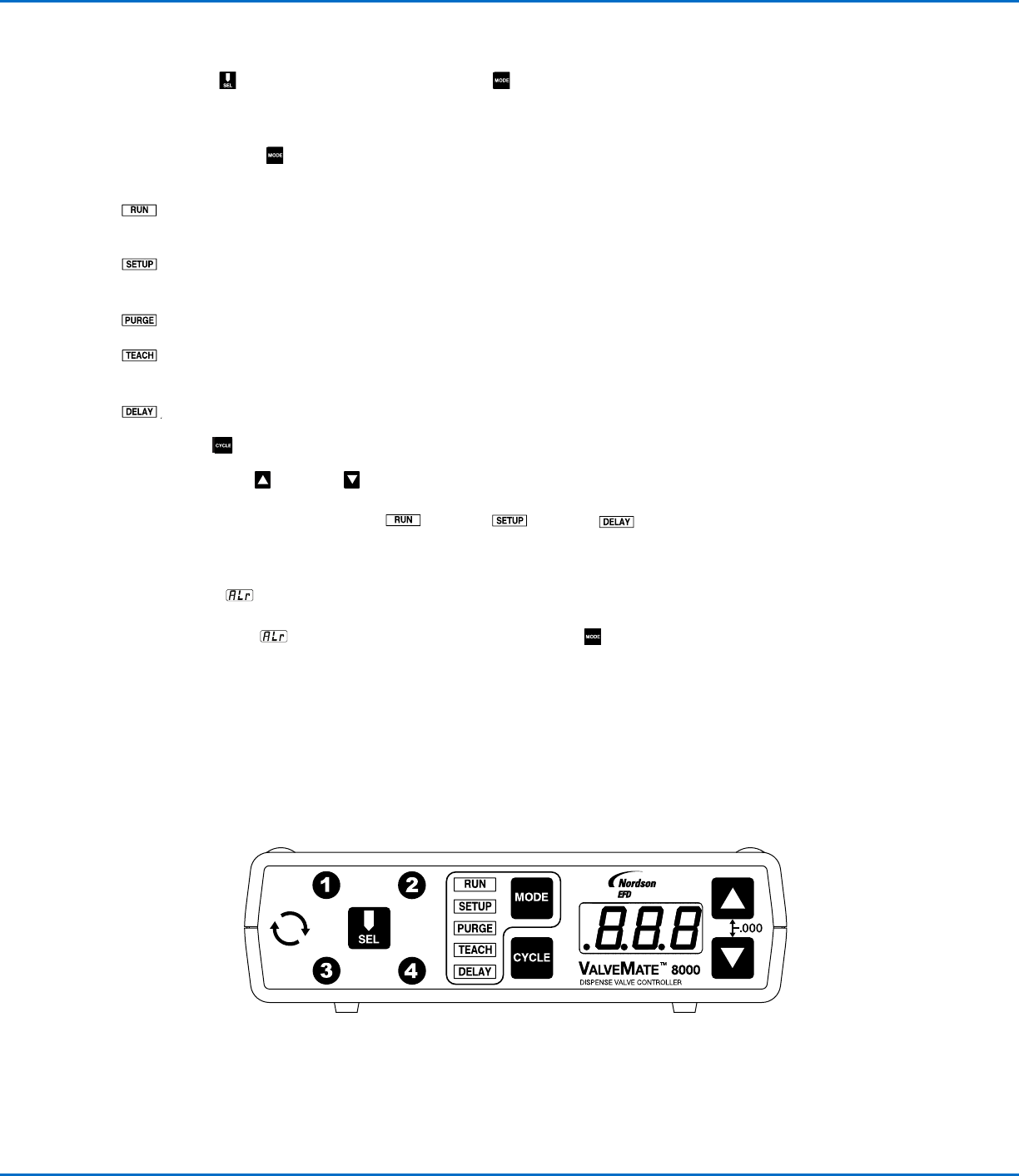

前面パネルボタン
SEL — SEL( )ボタンを押すと、選択されたMODE( )設定に従って、チャ
ネルが順番に選択、表示されます。設定時間は秒数を3桁でLED表示されま
す。
MODE — MODE ( )ボタンを押すとLEDの左側にメニューが順次表示さ
れます。ALARM解除にも使用します。
RUN — 外部起動入力を有効にします。サイクルボタンは無効になり
ます。
SETUP— 4チャネルのTIMERモードの設定/テスト/調整を行ない
ます。
PURGE — パージングを個別もしくは複数同時に行ないます。
TEACH — 液剤充填や、その他の時間のかかるサイクルアプリケーシ
ョンの時間設定やティーチングを簡単に行なえます。
DELAY— 各チャネルの吐出までの遅延時間を設定します。
CYCLE — ( )選択されているMODEに従って、異なる結果を示します。
TIMESET— 上 または下 矢印ボタンを押して、選択されたバルブの
開放時間、遅延時間を変更します。上下矢印ボタンを同時に押すと時間が0に
リセットされます。このボタンは、RUN 、SETUP 、DELAY
モードでのみ使 用可 能です。
ALARMINDICATORS — –吐出開始時にALARM回路がオープンになっ
ていると、ALr
という文字がLEDで点滅表示されます。アラーム状態（低
圧、液剤残量の低下、その他のアラームオープン回路）を修正して下さい。回路
が回復すると、ALr
の点滅が点灯表示に変わります。MODE ボタン
を押して、通常操作を開始して下さい。
