ValveMate 8000マルチバルブコントローラー
19
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

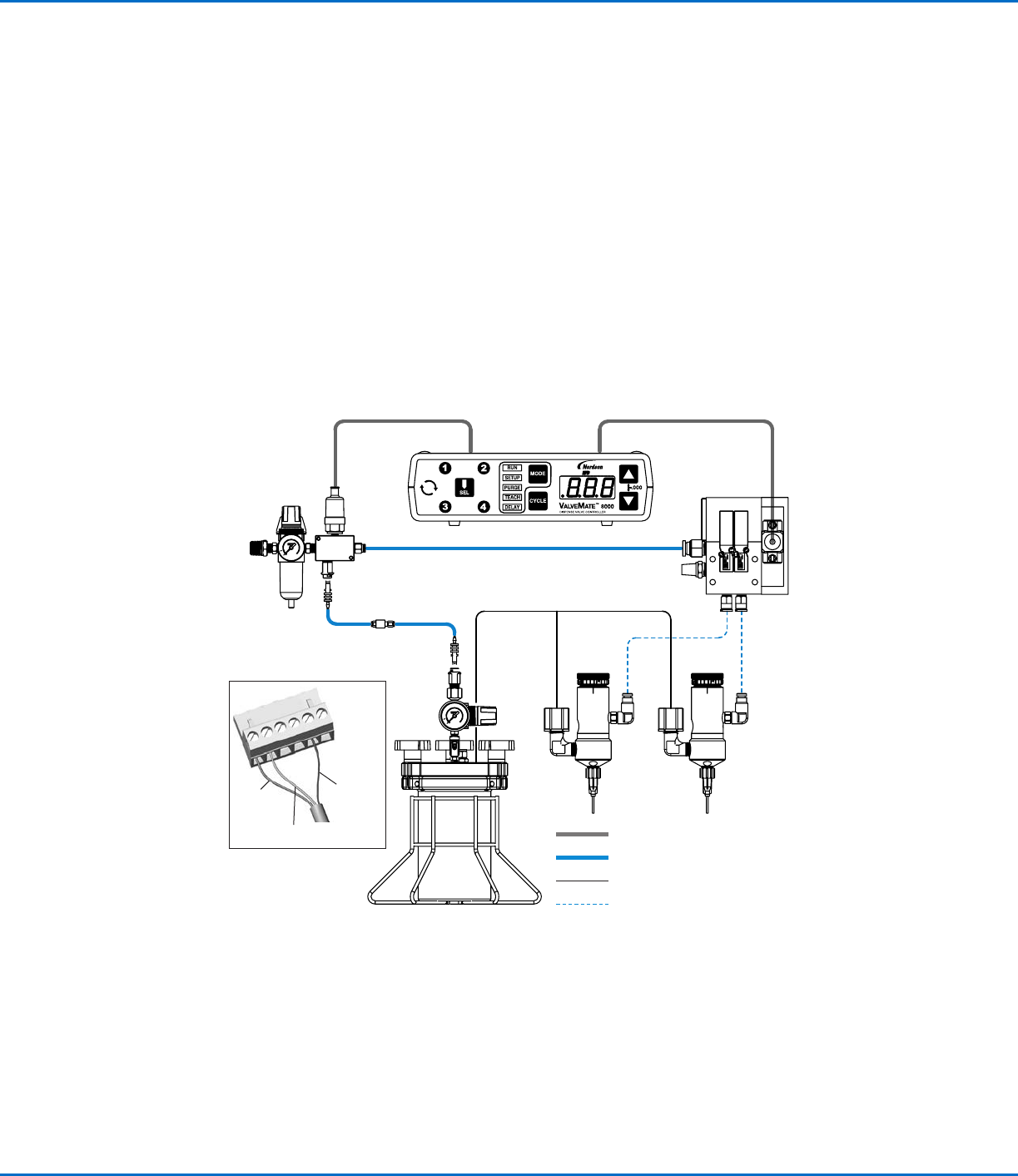

起動接続図
ValveMate 8000マルチバルブコントローラー
20
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
ソレノイドパックをバルブステーション付近の適当
な場所に設置します。
付属のケーブルを使って、ソレノイドパック
ValveMate8000コントローラーに接続します。
接続図の通り配線を行なって下さい。
制御、フィルタリングされたエアー供給口をソレノイ
ドパックに接続します。
ソレノイドへの供給圧は0.55MPa(80psi)に設定し
て下さい。
バルブの取付
ノードソンEFDのバルブには、取扱説 明書が付属して
います。説明書には バルブの操作方法や液剤タンクと
バ ルブの設定方法などが記載されてい ます。
バルブの駆動エアーチューブ を、適切なソレノイド
出力へ接続し て下さい。
エアーソレノイドの 取 付
電気経路
定圧エアー
液剤経路
駆動エアー
コモン
— 青
チャネル2 — 茶
チャネル
1 — 黒
ValveMate 8000マルチバルブコントローラー
21
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
最 終チェックリスト
ソレノイドパックへのエアー圧は0.55MPa (80psi)
に設定されている。
ソレノイドとI/Oは正しく配線されている。
バルブと液剤タンクは適正に接続している。
バルブの取扱説明書に従って、バルブが設定され、
ディス ペ ン シ ン グノズ ル が 装 着 さ れ て い る 。
電源を入れて、インジケーターランプやLED表示が
点灯するか確認して下さい。
注： ValveMate 8000には電源スイッチはついておら
ず、入力電源電圧が維持されている間は常に電源が入
っている状 態となります。
電気経路
定圧エアー
液剤経路
駆動エアー
