ValveMate 8000マルチバルブコントローラー
15
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
入力電源
ValveMate 8000には、ユニバーサルDC24V外付けACアダプターが付属し てい
ます。適切な位置を選び、適切な入力電圧に接続して下さい。

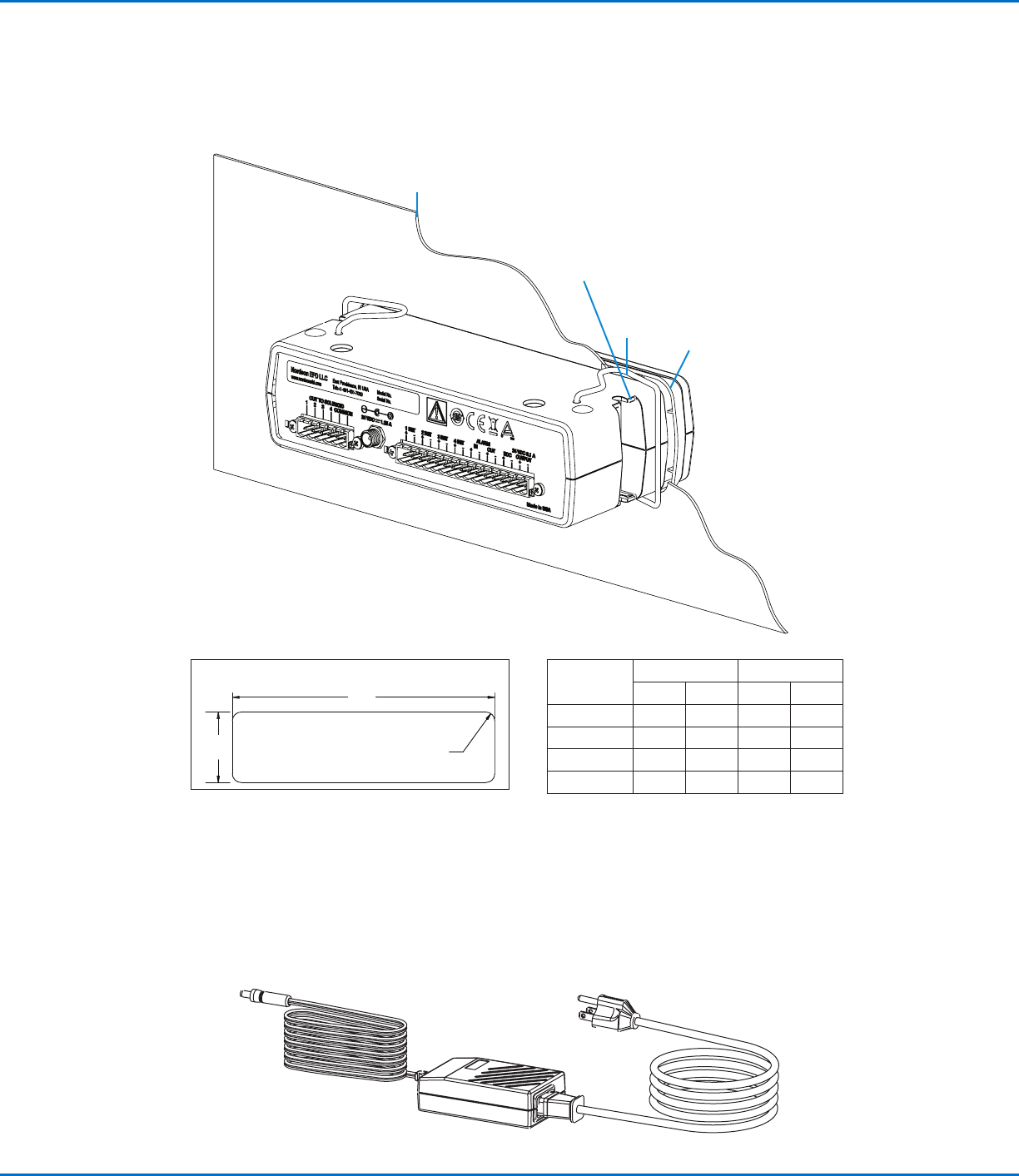

ValveMate8000の取付
ValveMate 8000 は、キャビネットの上下にネジ止めする、あるいはオプション
の取付用ベゼル #7022038 を使用してパネルに取り付けることが可能です。
パネル 取付用
ベゼル
キャビネットの 上 部 また
は下部への取付けはM4
ま たはUNC/UNF #8ネ
ジ使用
パネルの厚さ
(表参照)
スプリング
クランプ
寸法
最小 最大
mm in. mm in.
A 183.6 7.23 185.2 7.29
B 51.6 2.03 53.1 2.09
C R3.3 R.13 R9.4 R.37
厚さ 1.6 0.063 2.3 0.091
B
A
C (4X)
パネル切り抜き寸法

ValveMate 8000マルチバルブコントローラー
16
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

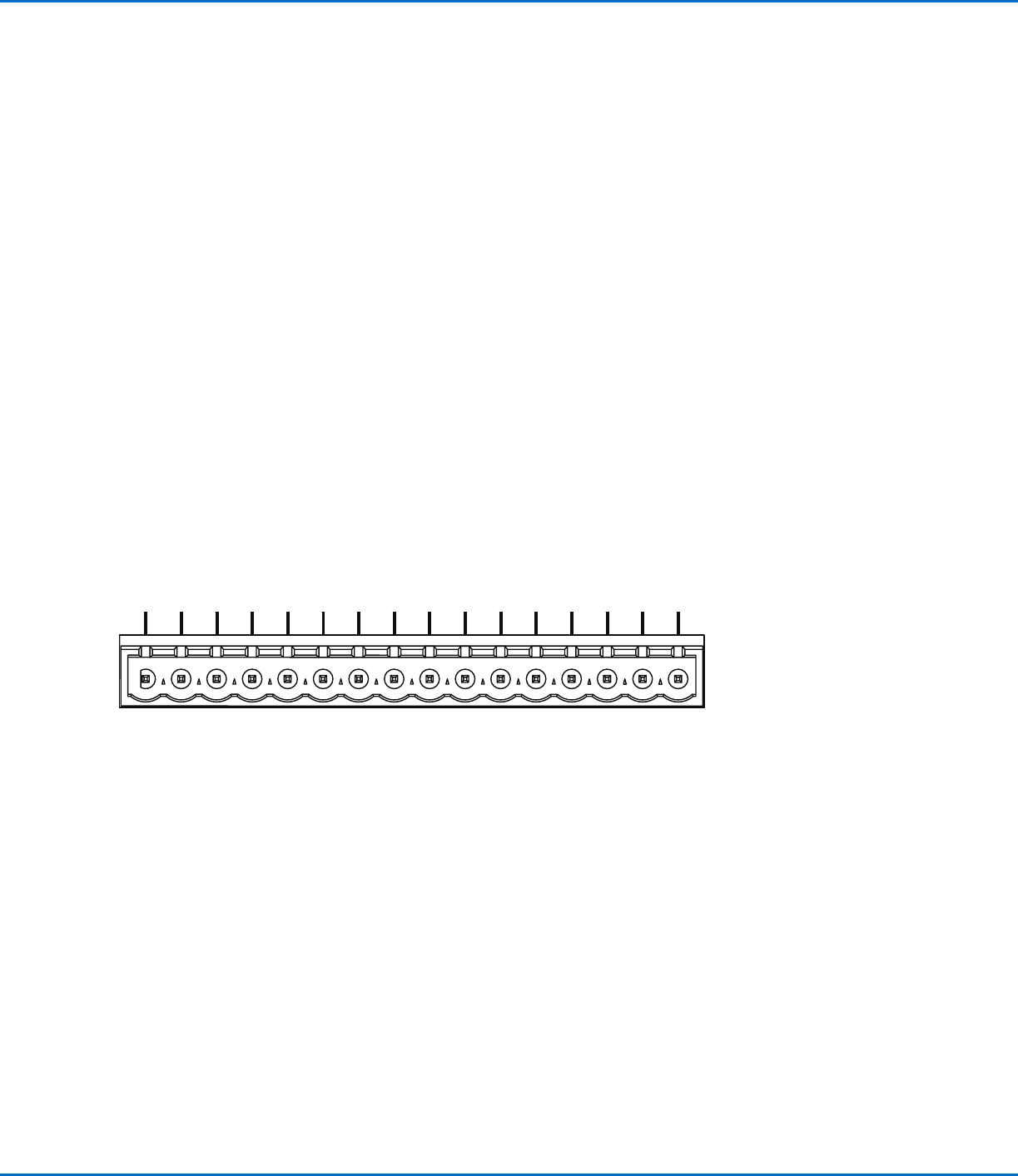

16ピンの端子板には、4本のバルブ用起動入力、アラームI/O、塗布サイク ル
終了出力、そしてDC24V出力サービス端子があります。
4つの起動入力は、直列、並列もしくは個別のバルブ制御のために入力を 分け
て接続したり、“パーツの位置確認”などのために特定のバルブを無 効にした
りすることも可 能です。
詳細な配線図と説明は14ページをご参照下さい。
アラームI/Oは、エアー供給圧とタンク内の液剤残量のモニターに使用し ま
す。このI/Oは、警報音作動および、エアー圧やタンク内液剤の残量が 低下し
た際に装置を停止する装置制御として接続することができます。 また、アラー
ムが作動した場合、LED画面に“はALR”という文字が点滅し、 エアー圧ある
いはタンク内の液剤残量の低下を示します。
吐出サイクル終了 EOC フィードバックは、吐出サイクルが終了した時点 で装
置制御部に信号を送ります。この信号を使うと、吐出サイクルが終 了し、次の
吐 出 サイクル が 始 まるまで の 時 間 に 遅 れ が 出ることが なく、 また 次 の サイクル
が始まったことを確認できるため、生産性が向上しま す。起動シーケンスの進
行中は、EOC回路はオープンになります。最大負 荷は100mA、DC5〜24V
です。
入力/出力接続
--------
ALARM
1 INIT.2 INIT.3 INIT.4 INIT. IN OUT EOC
OUTPUT
++++++++
24 VDC 0.1A
ALARM 24 VDC 0.1 A
1 INIT. 3 INIT. IN EOC2 INIT. 4 INIT. OUT OUTPUT

ValveMate 8000マルチバルブコントローラー
17
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
詳細な起動配線図は14ページをご覧下さい。
1、2、3、4πチャネルの起動
8000 は、適切な入力端子にDC5〜24Vの電圧を印加することで、サイクル
時間を通じて起動できます。システムの接続図は9ページをご参照下さい。
アラーム入力/出力接続
ValveMate 8000は、アラーム入力と出力回路を持っています。ALARM IN
アラー ム入力)は低圧エアーセンサー(付属)、残量検知フロートスイッチ(使
用 している場合)、もしくはアラーム目的のために選択されたその他の装置/
装備品を接続して利用いただけます。アラームスイッチにはノーマル・クロ ー
ズ型のスイッチを直列に接続してください。
アラームスイッチを使わない場合、アラーム入力のプラス(+)とマイ
ナス(-)端子は、アラーム機能を無効にするためにジャンパーを装着
する必要があります。
アラーム出力回路はノーマリー・オフ型の電気スイッチで、外部の信号装置や
PLC入力の外部DC5〜24V回路にスイッチングすることができます。最大負
荷は100mA、DC5〜24Vです。
起動接続
