ValveMate 8000マルチバルブコントローラー
21
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
最 終チェックリスト
ソレノイドパックへのエアー圧は0.55MPa (80psi)
に設定されている。
ソレノイドとI/Oは正しく配線されている。
バルブと液剤タンクは適正に接続している。
バルブの取扱説明書に従って、バルブが設定され、
ディス ペ ン シ ン グノズ ル が 装 着 さ れ て い る 。
電源を入れて、インジケーターランプやLED表示が
点灯するか確認して下さい。
注： ValveMate 8000には電源スイッチはついておら
ず、入力電源電圧が維持されている間は常に電源が入
っている状 態となります。

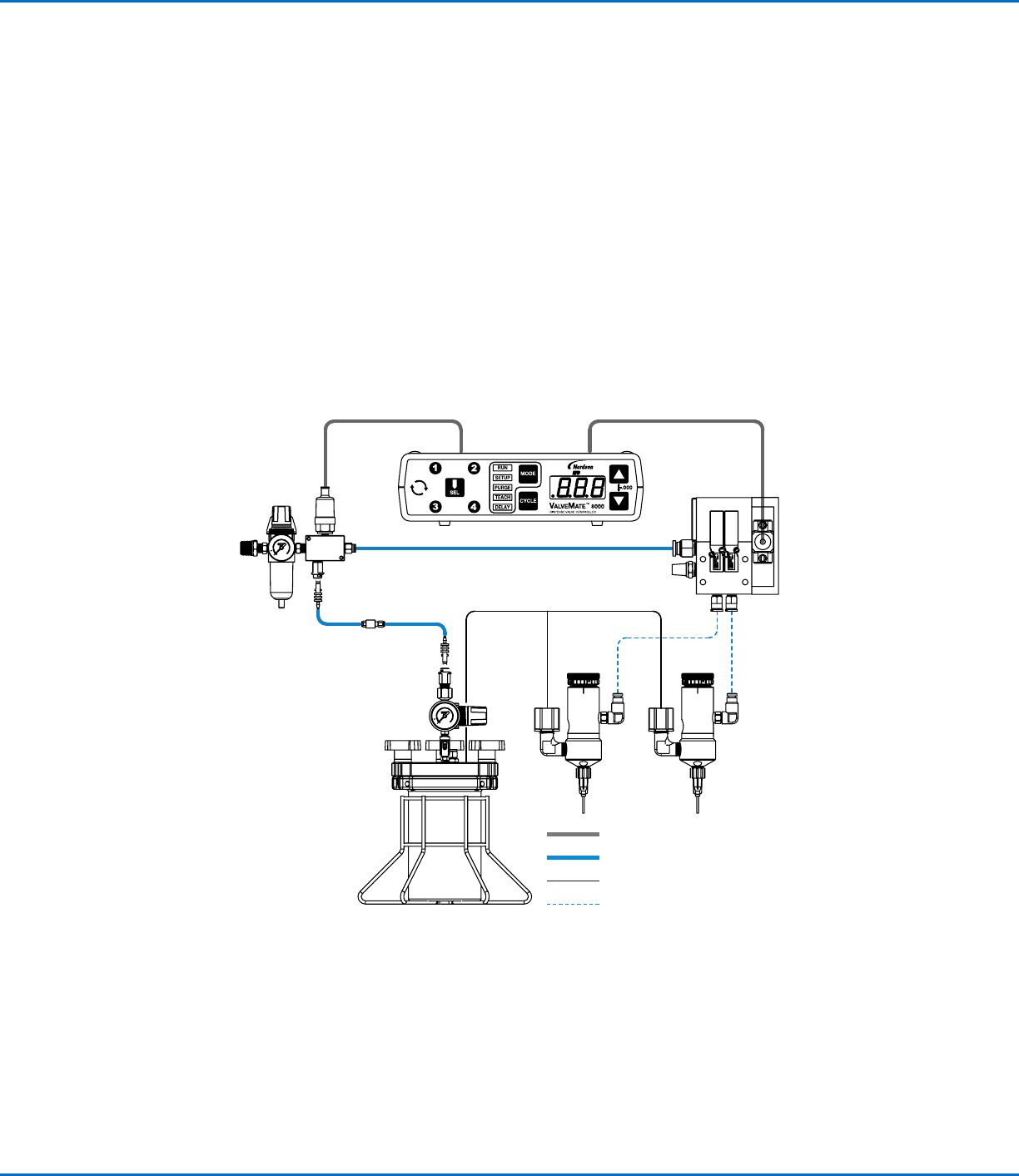

電気経路
定圧エアー
液剤経路
駆動エアー
ValveMate 8000マルチバルブコントローラー
22
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
最 終チェックリスト

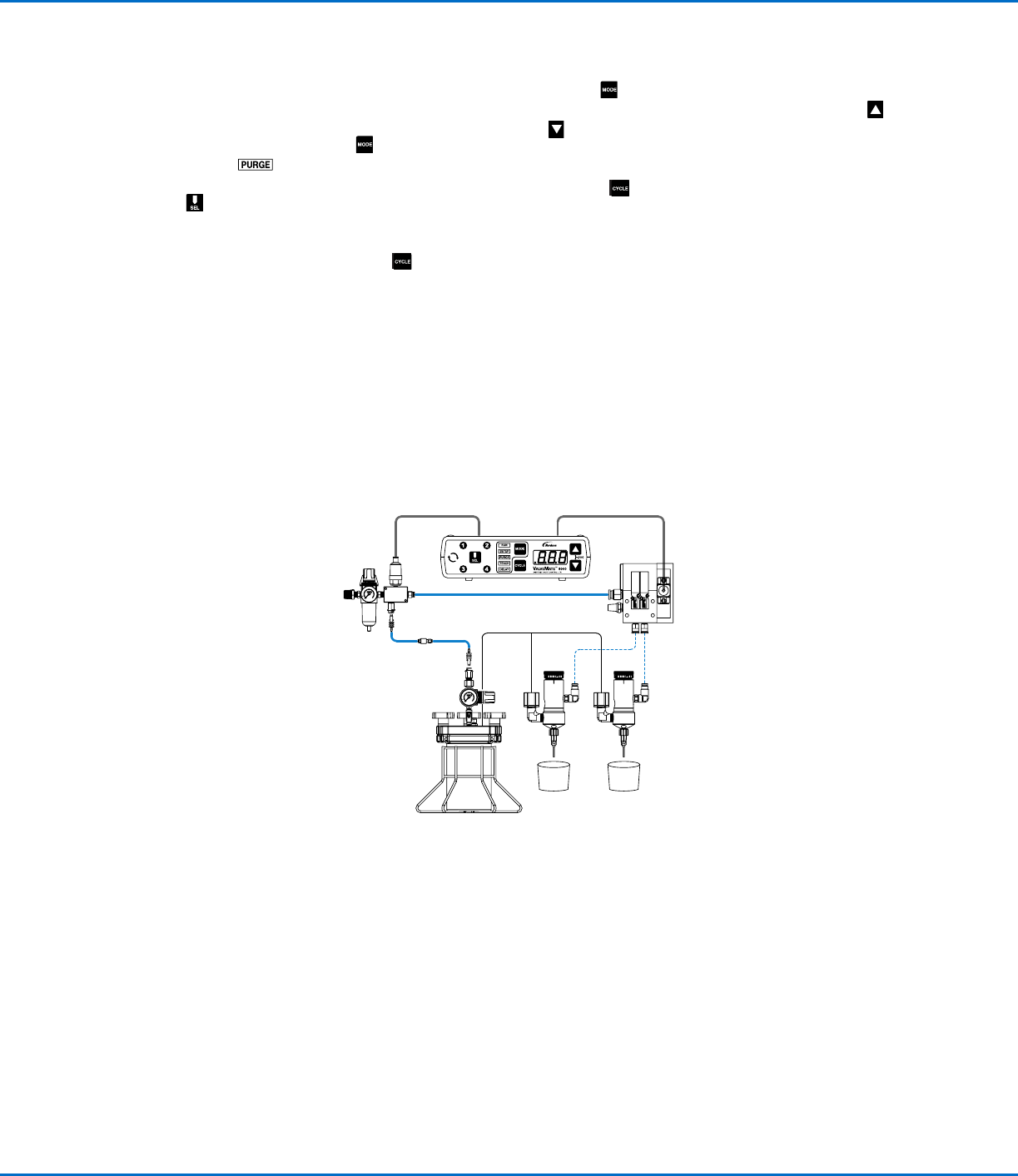

1. タンク圧の設定をします。低粘 度液剤の場合は低
圧にし、高粘度液剤は高圧に設定して下さい。
2. コントローラー本体のMode ボタンを使
い、PURGE （ パ ー ジ ン グ ）モ ー ド に し ま す 。
3. SEL ボ タ ン を 使 い 、1 つ 、も し く は 全 て の チ ャ ネ
ルを選 択します。
4. バルブの下に容器を置き、CYCLE ボタンを押
してバルブを開きます。液剤に気泡が見られなくな
るまで液剤を流し続けてパージングして下さい。
次にタンク圧、またはバルブストロークノブを調整
し、流速を適切なレベルに設定します。流速が早す
ぎる場合は、小さい吐出サイズの作成が難しくな
り、跳ね返りを起こす可 能性もあります。
5. Mode ボタンを再度押し、 コントローラーをセ
ットアップモードにします。LED画面横の上下
ボタンを使って、全て のバルブの塗布時間を
0.05秒に 設 定します。
6. CYCLE ボタンを押して吐出サイクルを開始し
て下さい。ご希望の吐出サイズになるまで、開放時
間もしくはタンク圧を増減して下さい。吐出サイズ
の主な調整要素は、バルブの開放時間です。個々
のバルブの最終的な開放時間の設定は、チューブ
の長さや、公差などの僅かな程度の差などから多
少違ってくる場合があります。
7. 装置を始動すれば、機械制御に より起動の準備
が完了です。
ValveMate 8000マルチバルブコントローラー
23
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

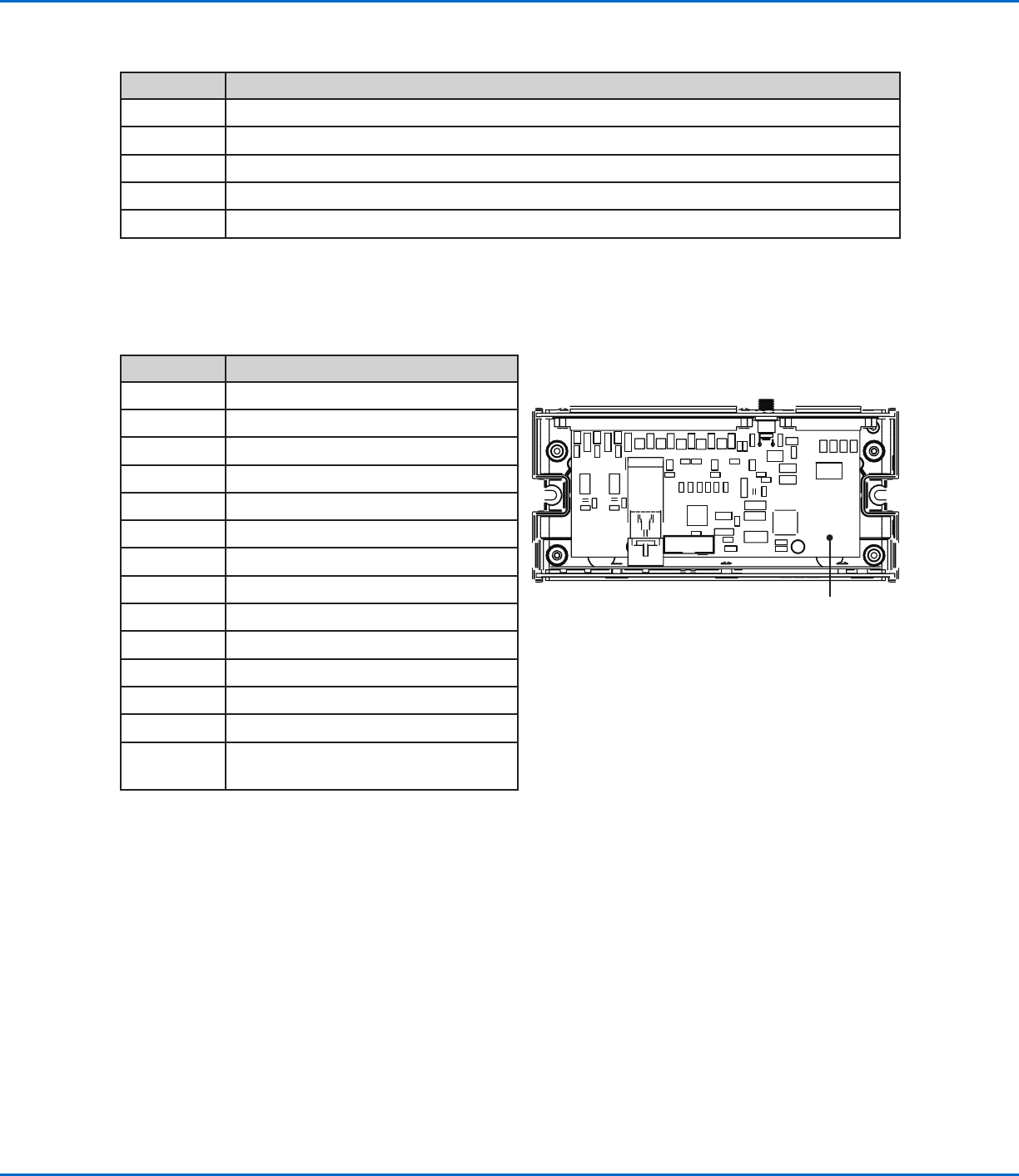

パーツ番号
部品番号 説明
7022004 8000 マルチバルブコントローラー
7022246 シングルソレノイド
7022247 ダブルソレノイド
7022248 トリプルソレノイド
7022249 クワッドソレノイド
交換用部品
7022012
部品番号 説明
7002002 5ミクロンフィルター/レギュレーター
7022012 メインPC基板、8000
7022019 電源、40W
7022030 エアマニホールドブロック、VM8000
7022032 ソレノイドバルブ、マニホールド装着
7022036 ソレノイドバルブ、インライン、DI N
7022038 パ ネル 装 着 キット
7022041 圧 力 スイッチ
7022246 シングルソレノイドアセンブリ
7022247 2バルブマニホールド、2ソレノイド
7022248 4バルブマニホールド、3ソレノイド
7022249 4バルブマニホールド、4ソレノイド
7023284 ケーブル、2-cond. 24AWG Hi-Flex
7026543
DCケーブルアッセンブリ-2m-固定コネ
クタ ー キット
