ValveMate 8000マルチバルブコントローラー
12
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

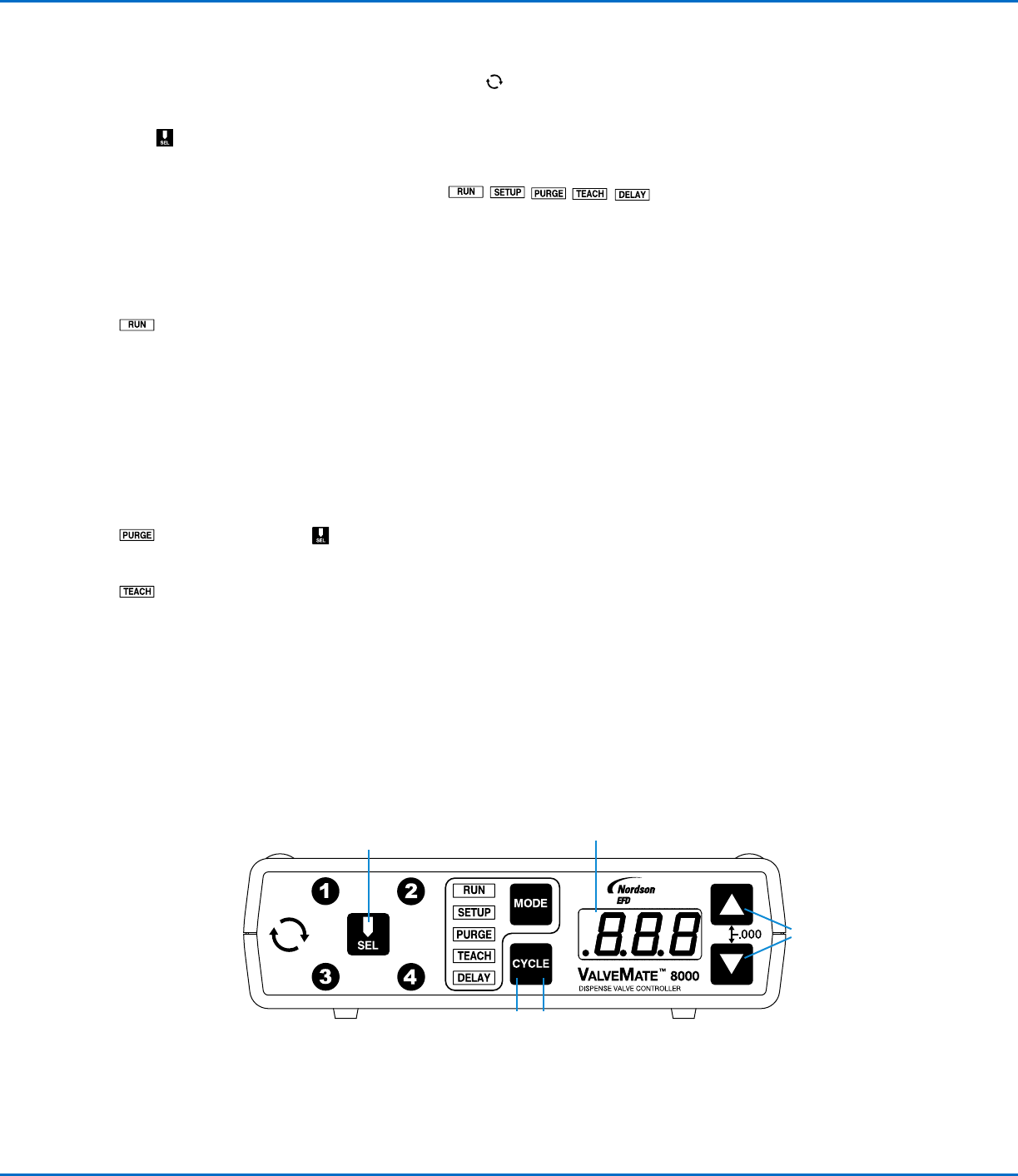

インジケーターランプ
前面パネルの正面左側にあるインジケーターランプ( )は、バルブが駆動して
いる間点灯します。
SEL ボタン周辺にある4つの数字ランプは、SELボタンを押すと、 、 、
、 、全部の順番で点灯します。
前面パネル中央の5つのインジケーターランプ(
.）は、操作モードを示します。
操作モード
RUN — ValveMate 8000 がI/O を通じて起動の準備が整っており、
吐出サイクルを開始出来る状態です。コントローラーの動作中に、時間設定を
することができます。動作中に調整する場合は、まず適切なチャネルをSELボ
タンで選択し、CYCLEボタンを押すとLED表示が点滅します。選択されたチャ
ネルの時間設定を上矢印あるいは下矢印ボタンで調整します。調整が終了し
たら、CYCLEボタンで新しい設定を保存します。起動信号は、RUNモードで
有効になります。
SETUP — SETUPモードでは、時間設定の変更、テストした吐出サイズの変
更を行うことができます。
PURGE — CYCLE ボタンを押している間、選択 した、もしくは全
てのチャネルのパージングを行なうことができます。
TEACH — SELボタンでチャネルを選択します。TEACHモードで
CYCLEボタンを押し続けると、LED表示が5秒間点滅し、TEACH機能が開始
します。選択したチャネルの時間設定を長くするには、CYCLEボタンを押し続
けるか、そのチャネルの時間を一度0に設定し、上記の説明に従って、ティーチ
ング設定を行ってください。それぞれのチャネルにこの手順で設定をしてくだ
さい。
LED点滅
ValveMate 8000マルチバルブコントローラー
13
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

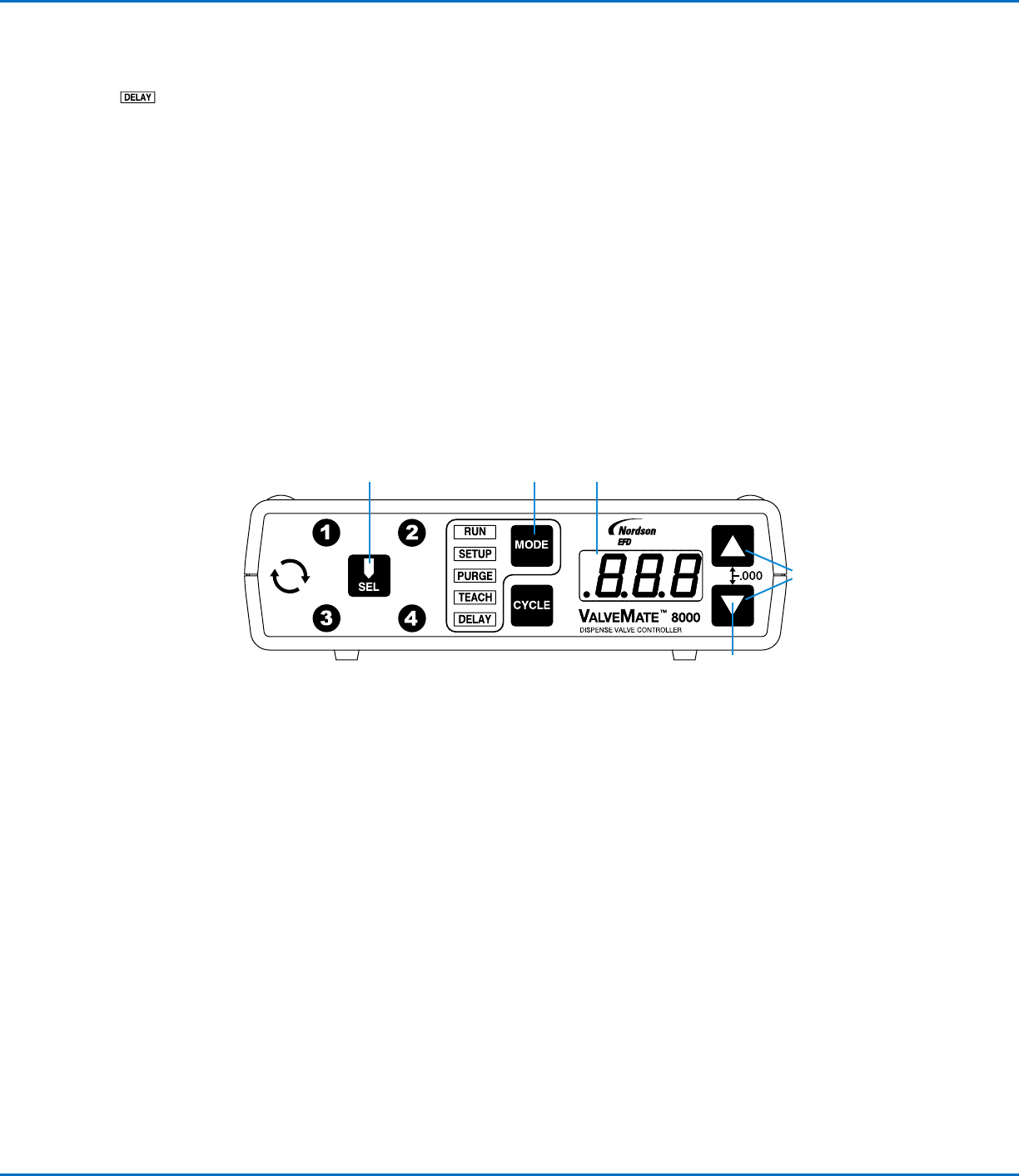

操作モード(つづき)
DELAY — DELAY モードでは、バルブを開放するタイミングを調整す
るために、時間設定ボタンで吐出時間の遅れを設定することが可能です。
ステディモード操作
各チャネルで、ステディモード/時間オーバーライド操作の設定ができます。
MODEボタンを押してセットアップモードを選択します。 SELボタンを押し
て チ ャ ネ ル を 選 択 し ま す 。 上下矢印ボタンを同時に押して、設定時間を0に
リセットします。 下矢印ボタンを5秒間、もしくはLED画面に “---”と表
示されるまで押し続けて下さい。チャネルごとにこの手順を繰り返します。時間
設定に戻るには、SETUPモードにして、SELボタンで該当のチャネルを選択し
ます。上下矢印ボタンを同時に押して時間設定が0にリセットされてから、時間
を設定しなおして下さい。
ValveMate 8000マルチバルブコントローラー
14
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

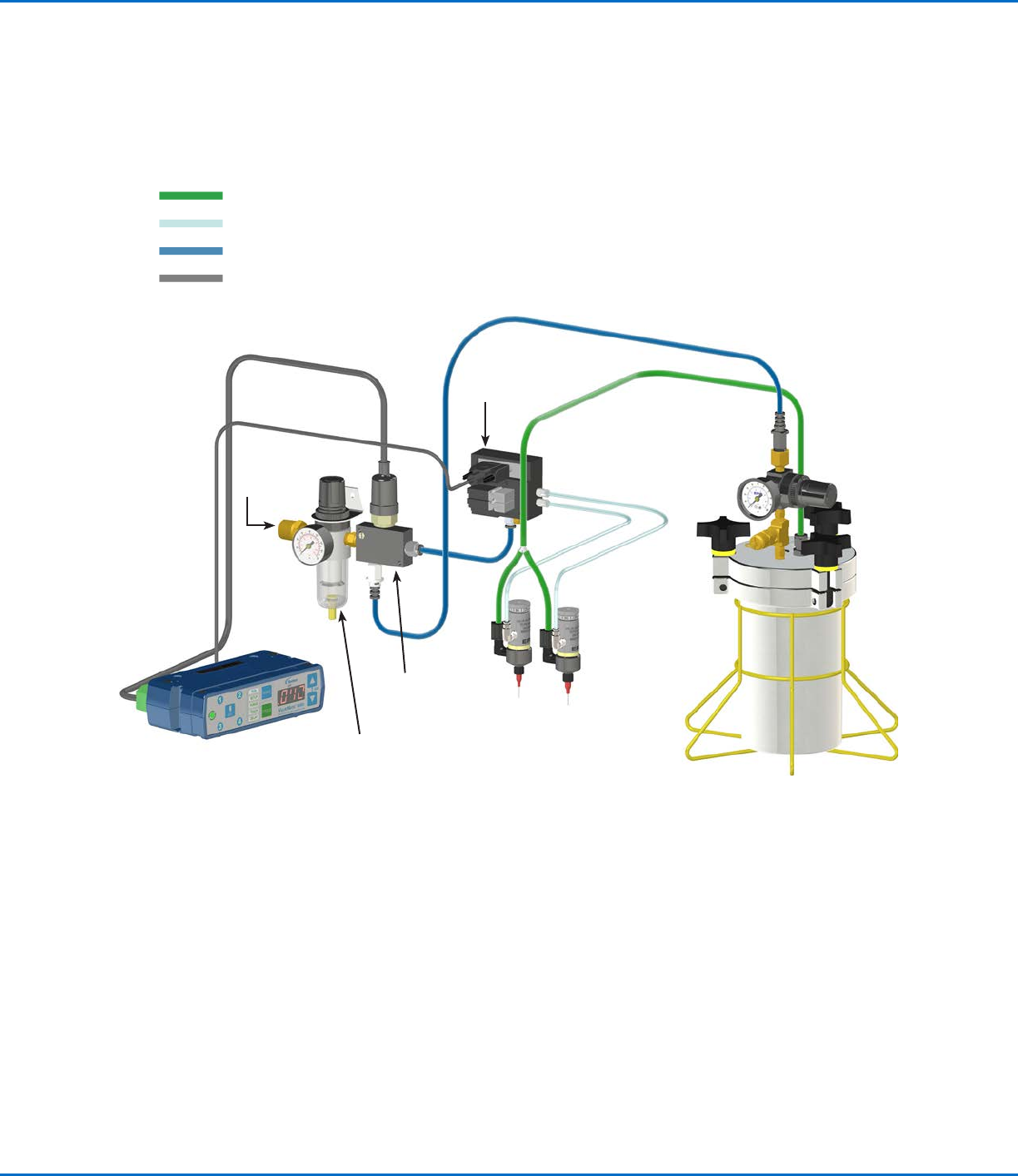

一般的な接続例—バルブ2台
液剤経路
駆動エアー
定圧エアー
電気経路
アラーム入力
低圧
スイッチ
タンクエア
ー供給
液剤供給
経路
駆動エアー
バルブ
1リットルタンク
フィルター
レギュレー
ター
ソレノイドケーブル
ソレノイド
ValveMate 8000
コントローラー
定圧エアー
供給
