10. 其他
10. 其他
10.1 SL 带式送料器附件（选项）

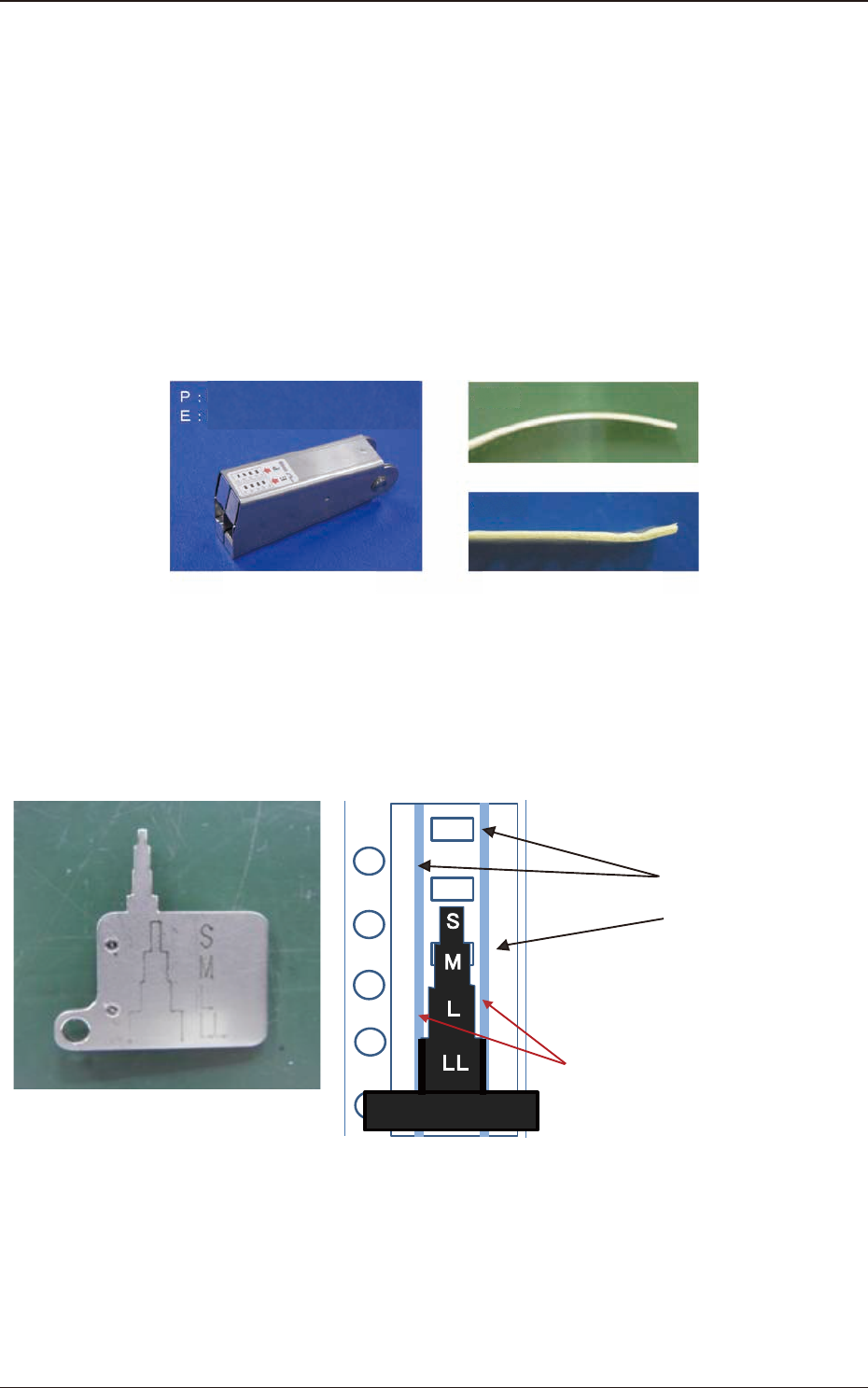

(1) 料带定型治具 SL-TL100
是修正料带最前端由于卷带而留下的弯曲 , 以使盖料膜得意顺利切开
的专用治具。
分为纸料带和塑料料带两种。
（自动接料时，如果料卷最前端留有过大的弯曲，将会导致盖料膜无法
正常切开。）
修正前
Paper（纸料带）
Emboss（塑料料带）
修正后
料带前端修正治具的外观 前端弯曲修正后的纸料带
Fig.J1
(2) 料带膜宽度确认治具 SL-CW100
料带膜宽度确认治具是用来确认料带膜粘接部的宽度，从而选择适当
型号的送料器。
粘结部
料带膜
料带膜宽度确认治具的外观
使用料膜确认尺进行送料器型号
选择时需满足以下两个条件。
● 料带孔被盖住
● 料膜融接部与料膜确认尺之间,
左右要有一定间隙
Fig.J2
OM-1834
10-1
1504-001
10.1 SL 带式送料器附件（选项）
(3) 磁性确认治具 SL-MC100
对于送料时元件状态不稳定的塑料料带部品，送料速度会自动自动进
行减速，如果元件存在磁性，可以和料带下的磁铁互相吸引，在不减
速的情况下也可保持元件的稳定时，可把自动减速取消。此治具为确
认元件是否存在磁性的治具。
确认磁性时需要元件在料带内的情况下来确认。
磁性确认治具的外观
Fig.J3
(4) 料带盘收纳器（SIGMA-G5/F8/G5S 用）
使新旧料卷在同一支送料器上得以设置的辅助支架。而且还可以防止
料盘被料带拉起。
料卷支架的外观
设置例
SIGMA-G5 用
SL-MR200
SIGMA-F8/G5S 用
SL-MR800
Fig.J4
