安装要领书 13 7. 基板传送装置关系 7-1. 取下传送轨道包装材料 传送轨道中央部 揭下固定基准侧轨道和从动（活动） 侧轨道的纤维丝胶带，请先取下夹着传送轨道中央部的泡沫包装 材料之后再揭纤维丝胶带。 7-2. 附属品的取下 从包装纸箱里取出支撑销（ 40034506 ）安装到贴片机上。 （ 数量 ： 12 个 ） 支撑机台 支撑销
安装要领书
12
6. 贴装头装置
6-1. 取下包装材料
气泡包装膜、贴装头下部的防锈纸（王子制纸公司制「KS-VC1 防锈纸 u-35ss-1（塑料用）」）、装
在 OCC 的下部的干燥剂。
6-2. 取下贴装头固定部件
1） 旋松带垫圈的内六角螺栓，将图中圆圈部的 ZM 止动器向右移动以解除
固定，在该位置上再次固定止动器。
（请牢牢旋紧带垫片内六角螺栓，使之不会松动。并且，请确认 ZM 限
动器不碰到 Z 轴皮带。）
2） 确认 Z 轴可上下方向顺畅地移动。
ZM 止动器
LNC Z 轴固定部件的位置
SL6030892TN
M3×6 带垫片螺丝
标签请拆下。
固定状态
解除固定状态
（Z 轴皮带被卡住的状态）
(Z 轴皮带卡被解除的状态)
Z 轴皮带
安装要领书
13
7. 基板传送装置关系
7-1. 取下传送轨道包装材料
传送轨道中央部
揭下固定基准侧轨道和从动（活动）侧轨道的纤维丝胶带，请先取下夹着传送轨道中央部的泡沫包装
材料之后再揭纤维丝胶带。
7-2. 附属品的取下
从包装纸箱里取出支撑销（40034506）安装到贴片机上。（数量：12 个）
支撑机台
支撑销
安装要领书
14

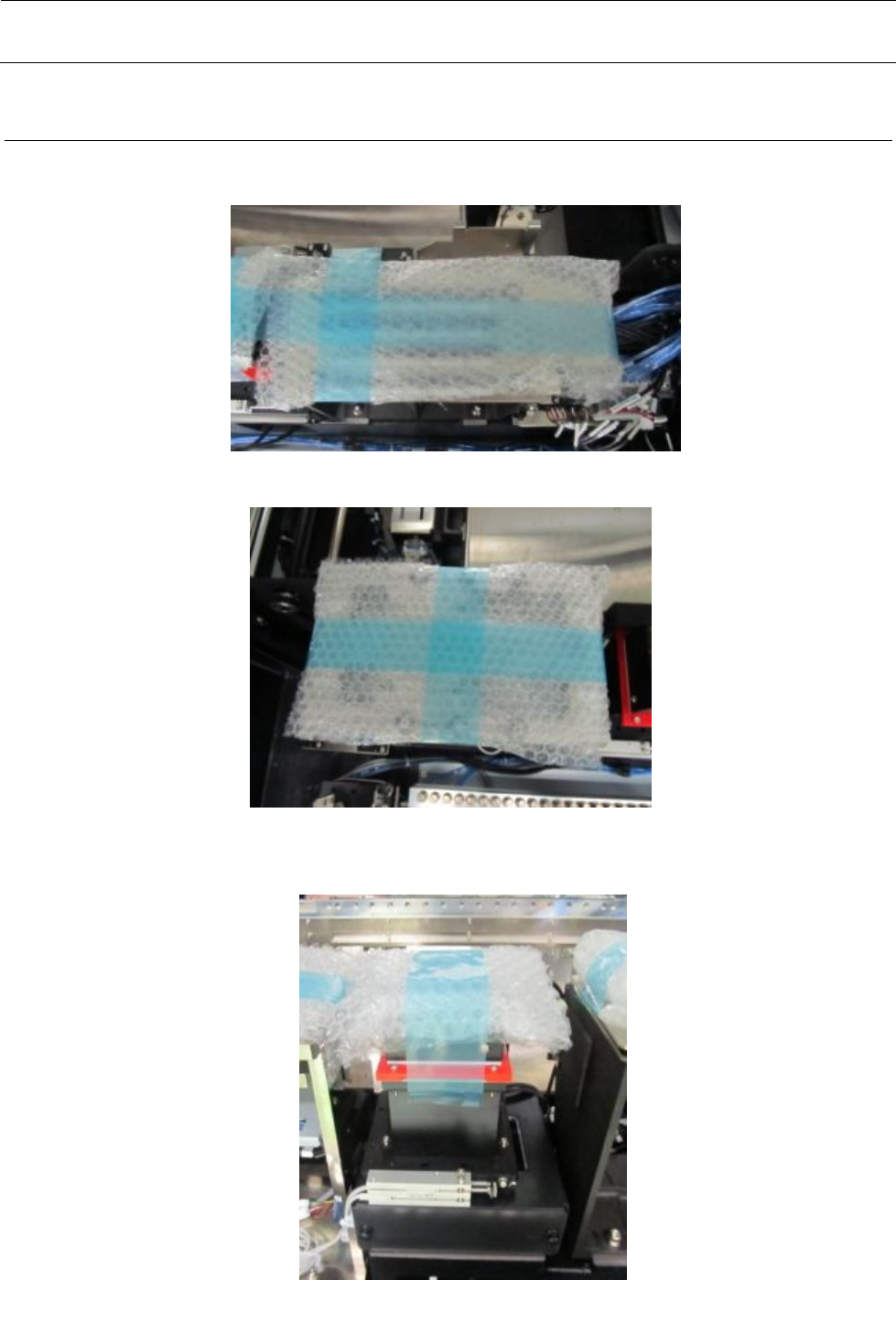

8. 底桥
拆下 ATC 装置滑板上的纤维丝胶带、气泡包装膜。
拆下 VCS 装置上的纤维丝胶带、气泡包装膜。
ATC 装置（标准）
C-ATC 装置（选项）
VCS 装置（选项）
