安装要领书 20 5) 安装主管路过滤器（选购件） ① 卸下连接手控阀与调节过滤润滑组合件的管子。 ② 決定主管路过滤器的设置场所。因为通过磁铁安装，所以可以设置在任意部位，但建议设置在机械前部的左侧。请用组装在内的管子和附属的管子调节长度。 ③ 将管子从手控阀连接到主管路过滤器的进口侧，从主管路过滤器的出口侧连接到调节过滤润滑组合件上。从主管路过滤器出口侧接出卸下连接到主管路过滤器进口侧

安装要领书

4) 积水瓶里积了油或水之后，请按盖帽，转动积水瓶，从托架取下，然后扔掉。（安装时，请按照

相反的顺序进行安装。）

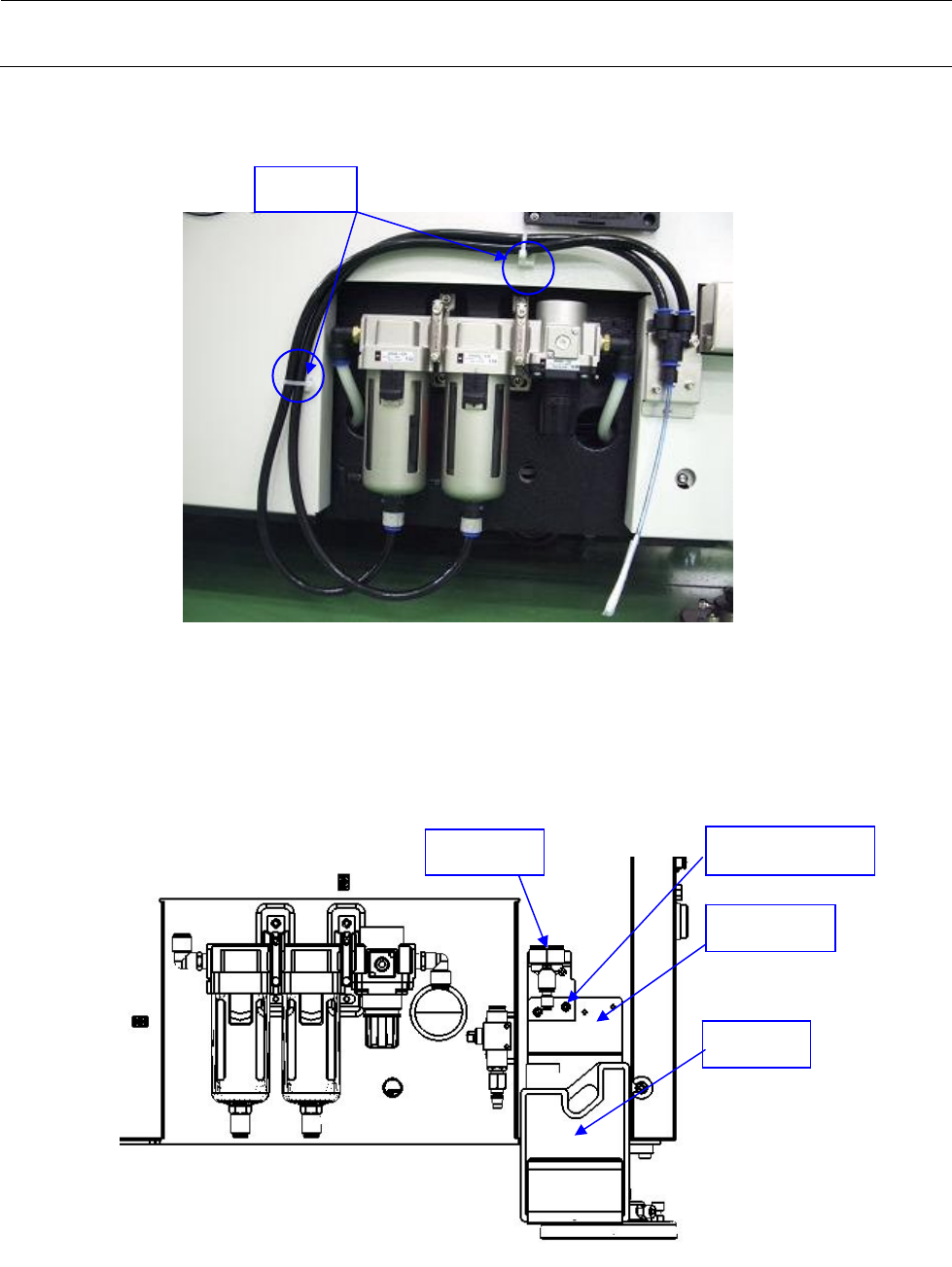

如上图所示，将φ10 空气管子安装到组合式空气过滤器上，用束线带固定于固定座。

＜注＞

 向贴片机主机供给的空气，请一定使用经过干燥器干燥后的干燥空气。

 向贴片机主机供气之前务必进行。

请打开工厂设置机器一侧配管的空气，冲掉配管内的垃圾、污脏之后再使用。

请用 M4×8 内六角螺栓（2 个）固定泄水箱架。

请将来自联管节 Y 的管子接到泄水箱上，设置好泄水箱。

（移动设置时一定要拆卸）

固定座

积水杯架

积水杯

SL6040892TN

联管节 Y

安装要领书

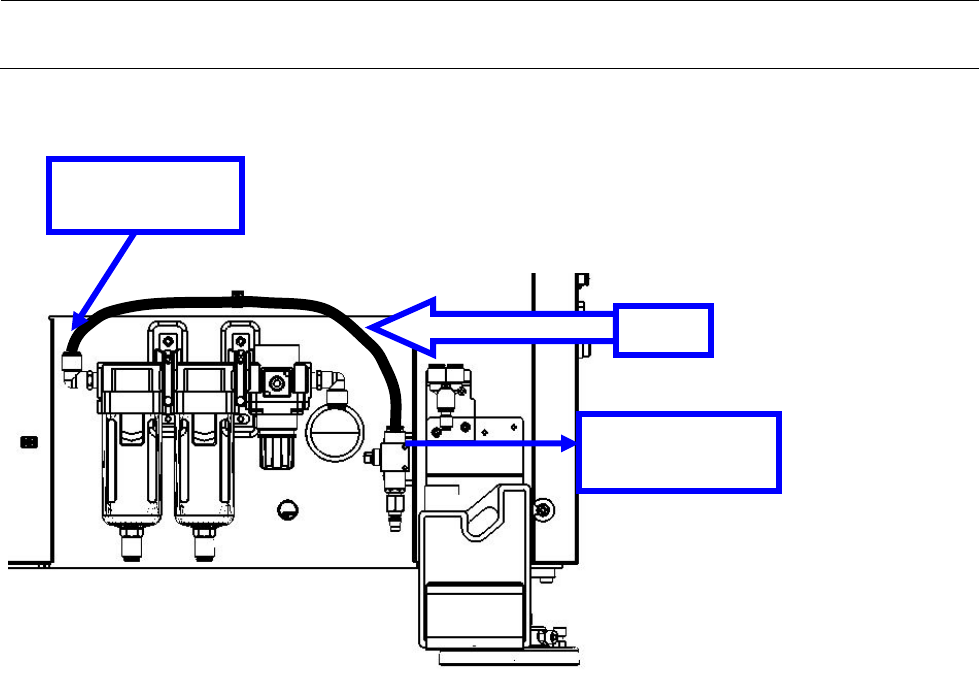

5) 安装主管路过滤器（选购件）

① 卸下连接手控阀与调节过滤润滑组合件的管子。

② 決定主管路过滤器的设置场所。因为通过磁铁安装，所以可以设置在任意部位，但建议设置在机械

前部的左侧。

请用组装在内的管子和附属的管子调节长度。

③ 将管子从手控阀连接到主管路过滤器的进口侧，从主管路过滤器的出口侧连接到调节过滤润滑组合

件上。

从主管路过滤器

出口侧接出

卸下

连接到主管路过

滤器进口侧

安装要领书

11. 附属品的连接

11-1. 信号灯

1) 在 R 侧的护罩 CUR 上部的孔中插入信号灯。

用 SL6041092TN×4 处的定位螺钉在上侧进行固定。

2) 把信号灯的缆线插入孔中，信号灯固定后，为了不让电缆向下松垂，请在护罩上部用扎线束固定

后再连接插头。

11-2. 键盘

用 M4×10 内六角螺栓把键盘固定在护罩 FBR（护罩 RUR）上。

请把键盘的连接器与主机侧 USB 连接器（KYBD）连接。

背侧也是相同的操作(有背侧选项时)。

请把电缆绕在托架上，要绕紧。

SL6041092TN（3 处）

USB 连接器（KYBD）
