安装要领书 22 11-3. HOD 将 HOD 本体连接到下图所示位置的 HOD 连接器上，进行布线。 11-4. 手柄 主机体前侧的键盘 BR 部放置手柄 (40072349) 。 11-5. 芯片 BOX 的安装 把芯片 BOX 装到前侧台架支架（右侧）上。 HOD 用的连接器 键盘 BR 芯片 BOX BOX 托架
安装要领书
21

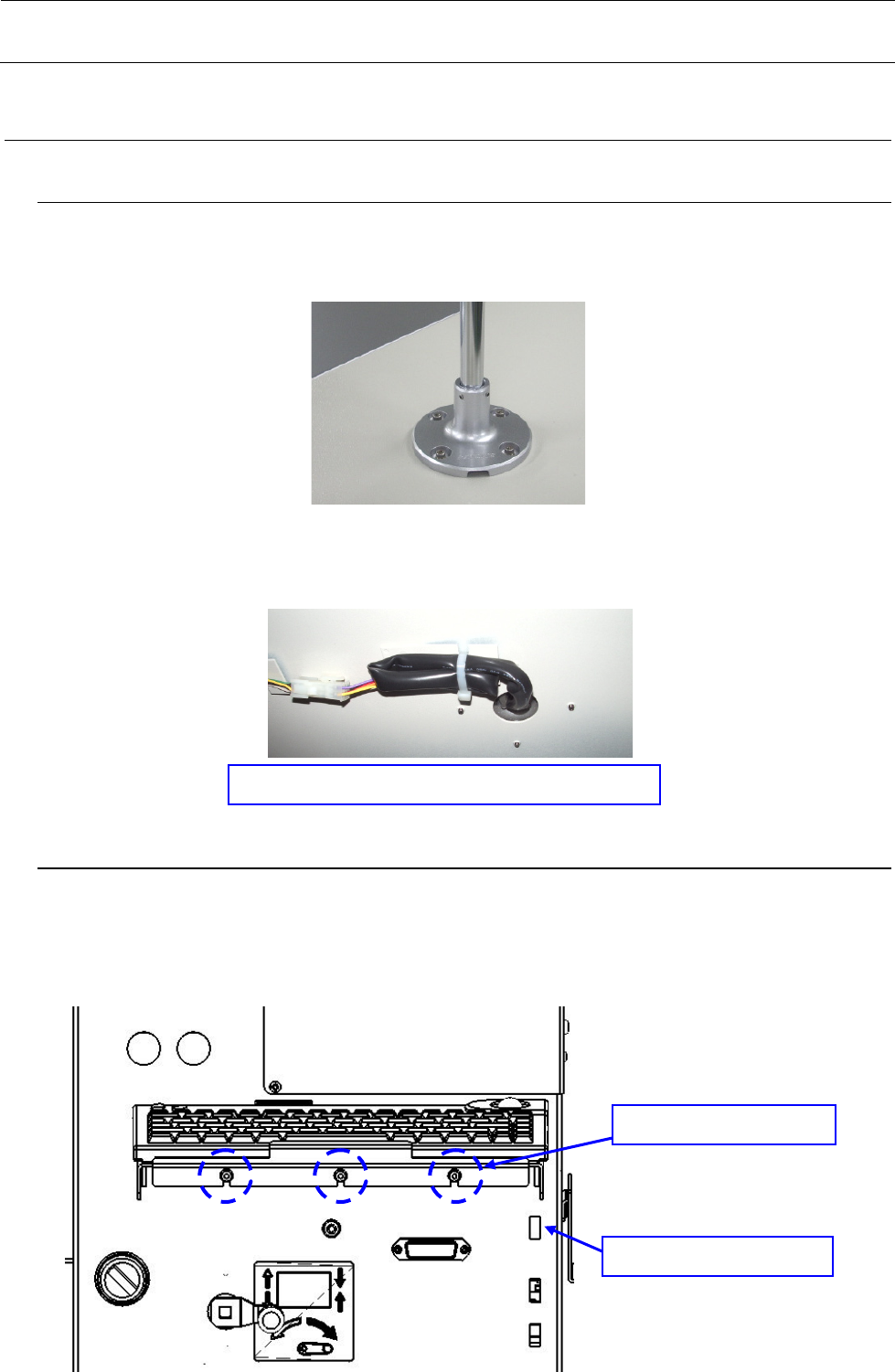

11. 附属品的连接
11-1. 信号灯
1) 在 R 侧的护罩 CUR 上部的孔中插入信号灯。
用 SL6041092TN×4 处的定位螺钉在上侧进行固定。
2) 把信号灯的缆线插入孔中，信号灯固定后，为了不让电缆向下松垂，请在护罩上部用扎线束固定
后再连接插头。
11-2. 键盘
用 M4×10 内六角螺栓把键盘固定在护罩 FBR（护罩 RUR）上。
请把键盘的连接器与主机侧 USB 连接器（KYBD）连接。
背侧也是相同的操作(有背侧选项时)。
请把电缆绕在托架上，要绕紧。
SL6041092TN（3 处）
USB 连接器（KYBD）
安装要领书
22

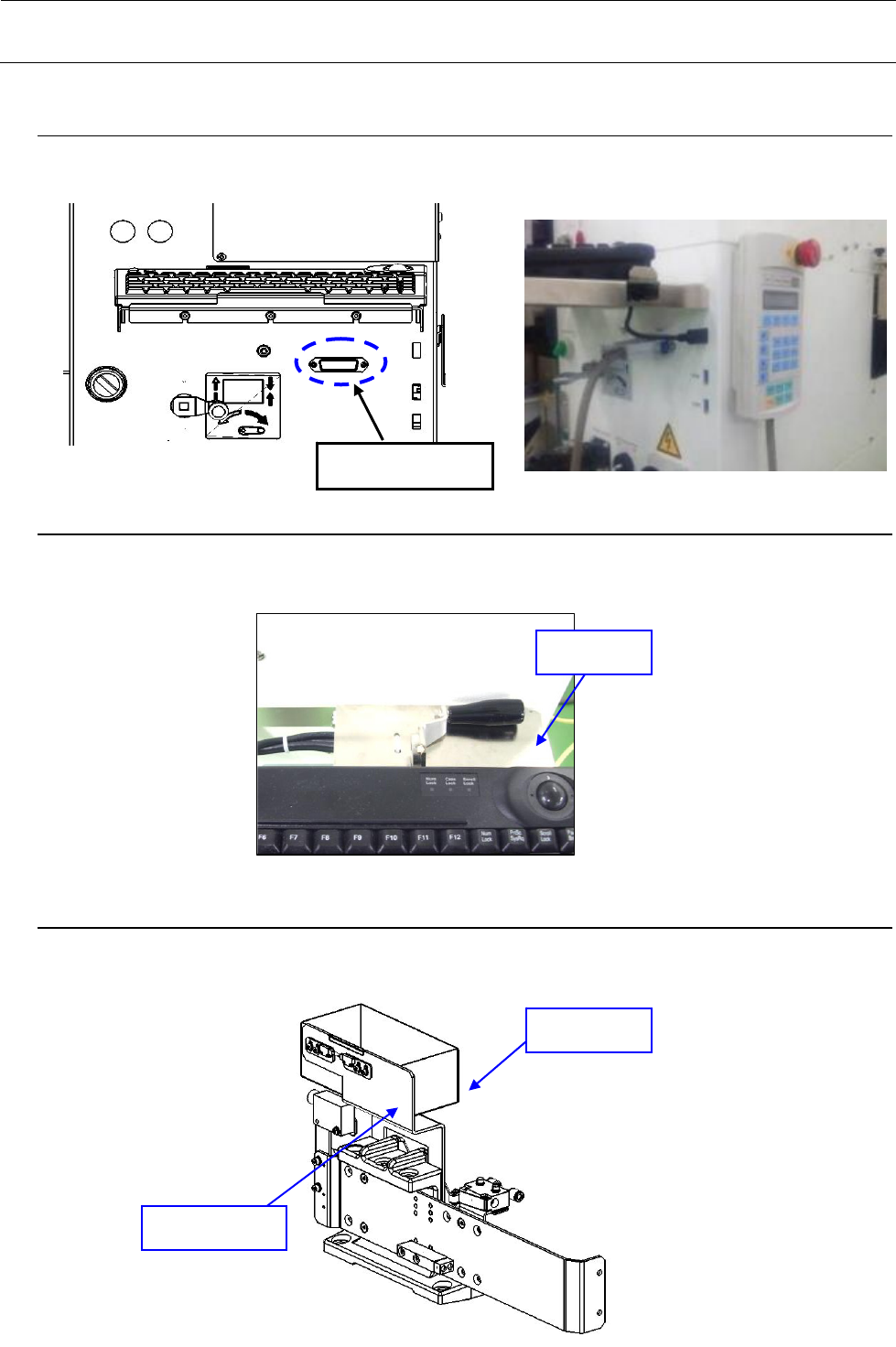

11-3. HOD
将 HOD 本体连接到下图所示位置的 HOD 连接器上，进行布线。
11-4. 手柄
主机体前侧的键盘 BR 部放置手柄(40072349)。
11-5. 芯片 BOX 的安装
把芯片 BOX 装到前侧台架支架（右侧）上。
HOD 用的连接器
键盘 BR
芯片 BOX
BOX 托架
安装要领书
23

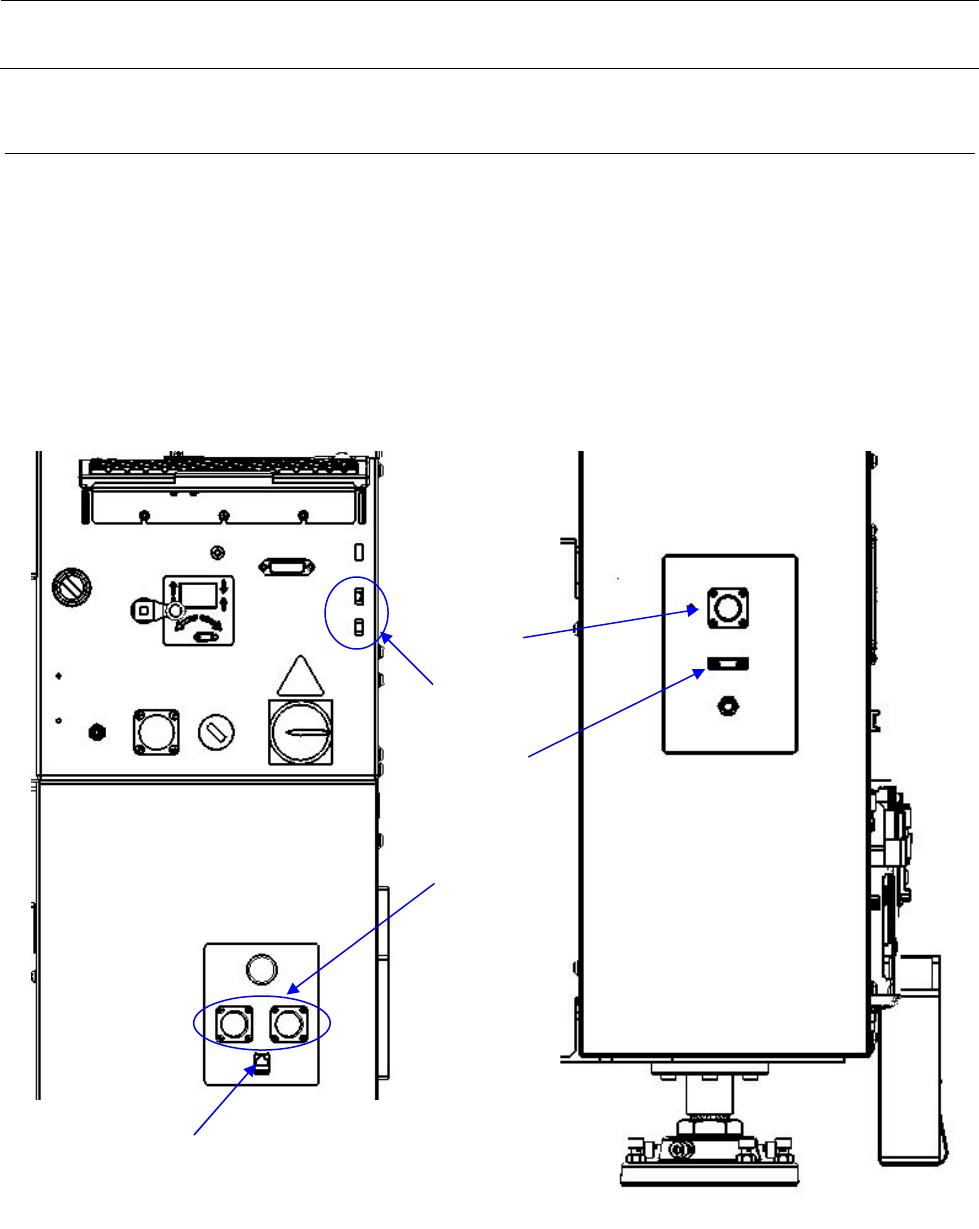

12. 与外部装置的接口
1) ①是当主机装在线使用时，与其他装置连接的输出（输入）用插头（14P）。
2) ②是利用选项多层托盘服务器用的信号插头（50P）。
3) ③使用利用选项多层托盘服务器用的电源插头（10P）。（AC200V/400V）
4) ④是以太网接口。
5) ⑤为 USB 端口×2。
装置正面右 装置背面左
④
⑤
②
③
①
