9. 电源电缆线的连接
＜程序＞
连接电源电缆线之前，请确认配电盘的断路器关闭等，连接电源电路的电源应被切断，同时，卸下护
罩 FBR。
请将电源电缆穿过插入口，拆下断流器上部护罩后固定到端子台上。
FG 线连接到底架上的 FG 连接柱上。
电源电缆用束线箍固定在固定座上。
（电源电缆和 FG 线请参照表 9-1，请使用适合电缆长度的电缆线。）
表 9-1 电缆长度的适合断面积
电缆长度（m）
导体断面积（mm
2
）
200V 系列 400V 系列
20 不到 5.5 5.5
30 8.0 5.5
40 10.0 6.0
50 14.0 6.0
初级侧断流器和指示灯是按 200V 系列和 400V 系列区分使用的。
请使用与设计规格一致的断流器和指示灯。
表 9-2 信号灯货号和断流器货号
输入电压 信号灯货号 断流器货号
200V 系列
200V
40106608 HA006340000（30A） 220V
240V
400V 系列
380V
40106609 HA00634000B（15A） 400V
415V

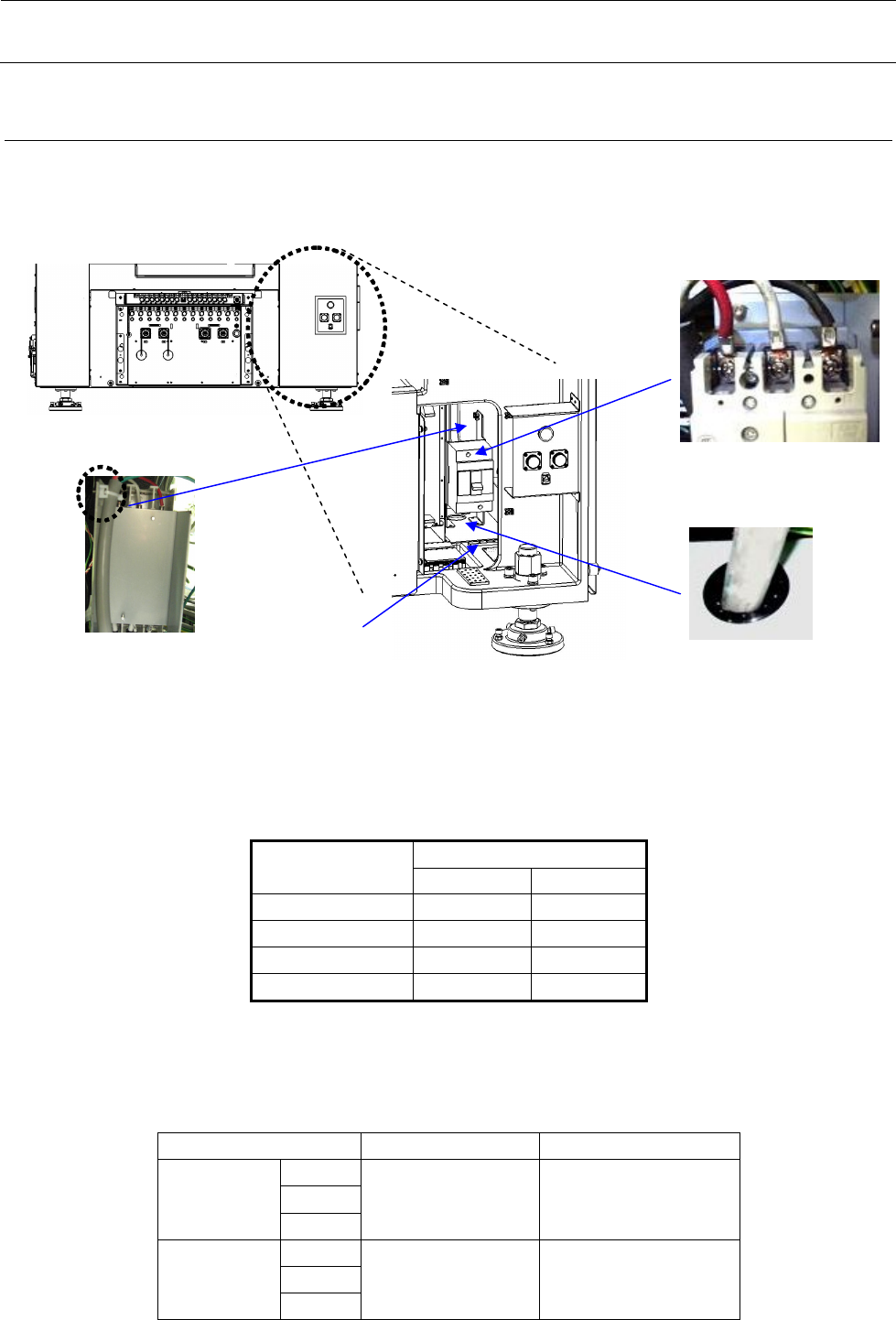

<机器主体正面>
电源电缆线插入口
FG 线连接用的分接头
端子台
固定电源电缆
安装要领书
16
要改变电源电压时，请切换“变压器”的分接头。
・
输入电压为 200V、220V、240V 规格时
图为 200V 时的配线。
切换电压时，请将虚线位置的①、②、③、④、⑤、⑥连接在目标电压端子上，进行电压切换。
为 200V、220V、240V 规格时，请进行④、⑤、⑥的连接。
①②③：40136446 TF INPUT CABLE ASM
④⑤⑥：变压器附属电缆
变压器
①
②
③
④
⑤
⑥
安装要领书
17
・
输入电压为 380V、400V、415V 规格时
图为 400V 时的配线。
切换电压时，请把①、②、③改接到所需的电压端子上。
切换电压时，请将虚线位置的①、②、③、连接在目标电压端子上，进行电压切换。
为 380V、400V、415V 规格时，请进行④、⑤的连接。
①②③：40136446 TF INPUT CABLE ASM
④⑤：变压器附属电缆
危险
请确保工厂充分的供电电流容量。
危险
请绝对不能连接到不符合电压规格的电源上。
变压器
①
②
③
⑤
④
