5 设备上的作业 《用户手册》 SIPLACE CA- 系列 5.2 用户界面 使用软件版本 SC.707.0 或更新 201 3 年 10 月版 简体中文 306 5.2.4 通过视图操作工作站软件 可通过工具栏 （见 5.2. 3 部分，第 304 页）访问的大多 数视图都拥有带有子视图和功能的附 加垂 直工具栏 （位于用户界面右侧） 。 5 示例：“ 供料器模块、元件和吸嘴 ” 视图 点击工具栏 上的 “ 供 料器模块、元件和…
《用户手册》 SIPLACE CA- 系列 5 设备上的作业
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 5.2 用户界面
305

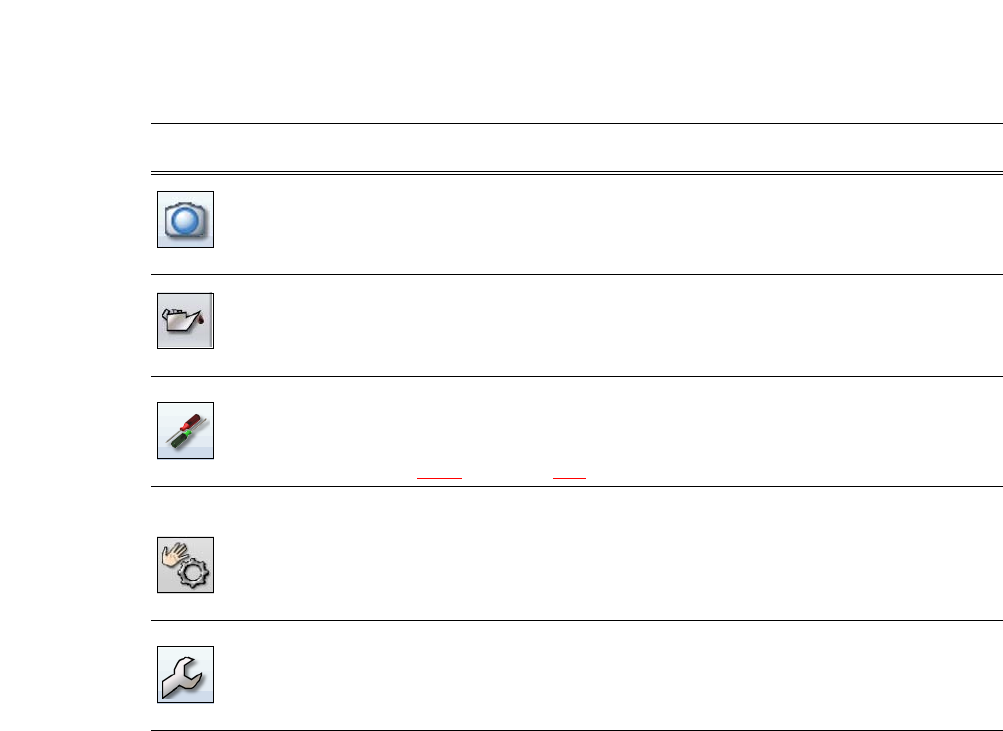

贴片时显示同步
图像
显示各个相机的实时图像。
只有在 “ 高级生产 ” 操作员级别中可用：
用以查看和保存视像转储文件。
维护状态 含有有关设备维护状态的信息。
更多详情，请参见 “ 维护指南 ”。
设置 含有所有设置和选项。
用于设定操作员级别和用户界面语言。
用于显示和编辑设备设置、用户设置、设备选项和软件选项，见
5.2.5
部分，第 309 页。
检查传感器和功
能
含有用于测试和诊断的信息和功能。
用于设定按下 Start （启动）按钮时执行的动作。
只有在 “ 高级生产 ” 操作员级别中可用：用于测试整个参考运行和
C&P20 贴片头的功能。
单项功能和持续运行。单独处理每个悬臂。
维修 维修工具。
只在 “ 维修 （客户）” 操作员级别中可用：
用于设置和校准 SIPLACE 贴片机，下载嵌入式软件版本，校准和
配置整台贴片机。
图标 视图 说明
《用户手册》 SIPLACE CA- 系列 5 设备上的作业
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 5.2 用户界面
307
将打开下面的视图：
5
图 . 5.2 - 3 “ 供料器模块、元件和吸嘴 ” 视图中的用户界面 （示例为 SIPLACE CA4）
图例
(1) 工具栏 （“ 供料器模块、元件和吸嘴 ” 按钮）
(2) “ 供料器模块、元件和吸嘴 ” 视图中的垂直工具栏
(3) 显示 4 个悬臂的处理区
(4) 2 号位置上 SIPLACE 晶圆系统 （SWS）的按钮
例如，点击 1 号悬臂的 SIPLACE 晶圆系统 （SWS）（4 号按钮）将打开 SWS 的各项功能。
(1)
(2)
(3)
(4)
