XP-241E-05.1JE PART LIST.pdf - 第151页
FEEDER STAND(PJ) フィーダスタンド(PJ) AIPJ8300 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 1 IPJ8320 1 STAND スタンド FE 2 IPJ8310 1 STAND スタンド FE 3 IPJ8171 2 FRAME フレーム FE 4…
143

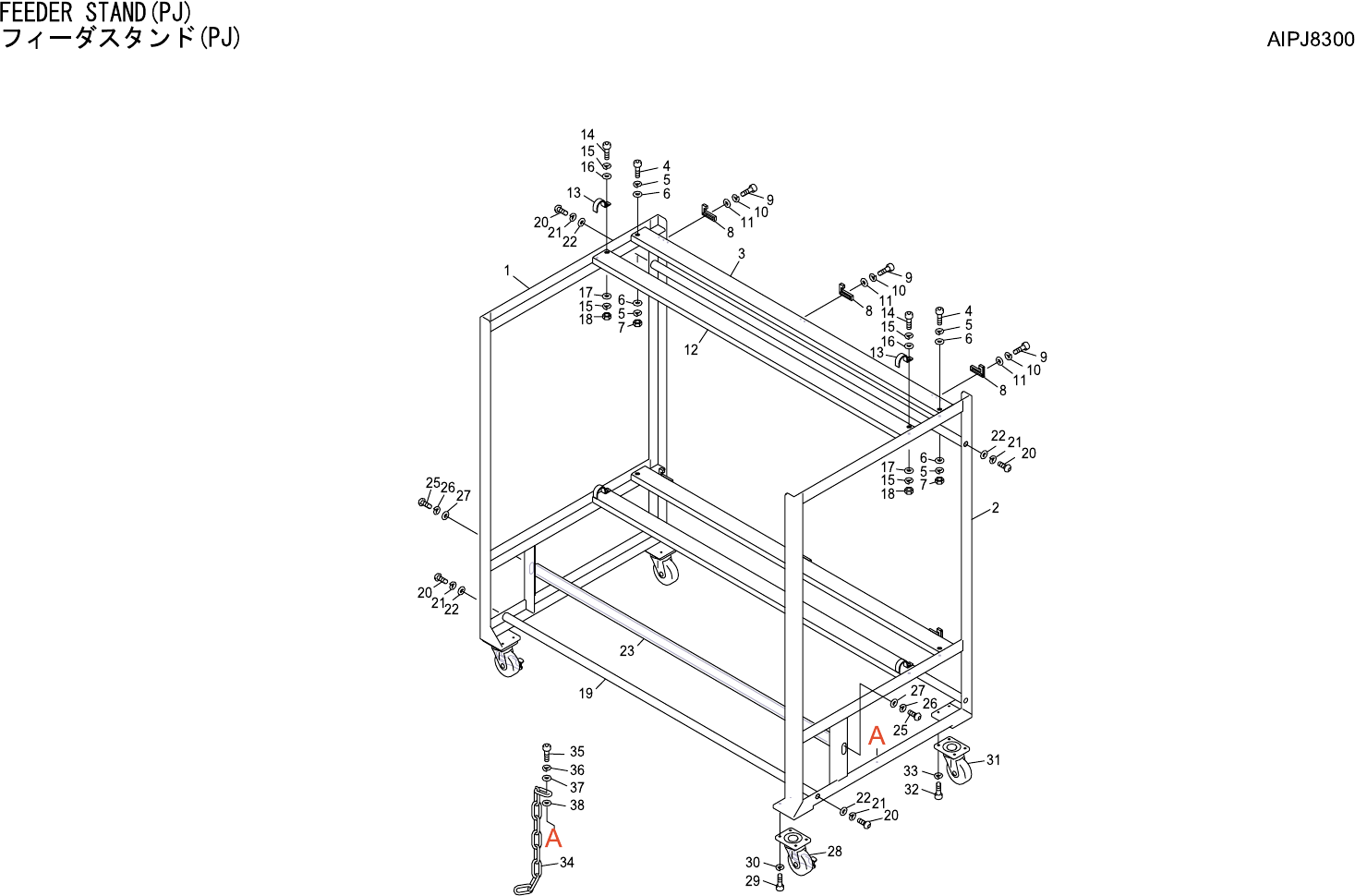

FEEDER STAND(PJ)
フィーダスタンド(PJ) AIPJ8300
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 IPJ8320 1 STAND
スタンド
FE
2 IPJ8310 1 STAND
スタンド
FE
3 IPJ8171 2 FRAME
フレーム
FE
4 H5306A 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X035 FE
5 W1023A 8 WASHER, LOCK
ワッシャ スプリング
5M/M FE
6 W1050A 8 WASHER, FLAT
ワッシャ 平
5M/MX1.0X10(1W-5) FE
7 N1082A 4 NUT, HEX
ナット 六角
M 5 P=0.8 FE
8 IPJ8160 6 PLATE
プレート
FE
9 H5290A 12 BOLT, HEX SOCKET
ボルト 六角穴
M04X015 FE
10 W1022A 12 WASHER, LOCK
ワッシャ スプリング
4M/M FE
11 W1043A 12 WASHER, FLAT
ワッシャ 平
4W- 4 FE
12 IPJ8151 2 FRAME
フレーム
FE
13 IPJ8180 4 BAND
バンド
FE
14 H5307A 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X040 FE
15 W1023A 8 WASHER, LOCK
ワッシャ スプリング
5M/M FE
16 W1044A 4 WASHER, FLAT
ワッシャ 平
4W- 5 FE
17 W1050A 4 WASHER, FLAT
ワッシャ 平
5M/MX1.0X10(1W-5) FE
18 N1082A 4 NUT, HEX
ナット 六角
M 5 P=0.8 FE
19 IPJ8190 4 JOINT
ジョイント
FE
20 K5263T 6 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M12X025 FE
21 W1027A 6 WASHER, LOCK
ワッシャ スプリング
12M/M FE
22 W1057A 6 WASHER, FLAT
ワッシャ 平
12M/MX2.5X24(1W-12) FE
23 IPJ4080 1 HOSE
ホース
OT
25 K5263T 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M12X025 FE
26 W1027A 2 WASHER, LOCK
ワッシャ スプリング
12M/M FE
27 W1048A 2 WASHER, FLAT
ワッシャ 平
4W-12 FE
28 K2024W 2 CASTER, UNIVERSAL
キャスタ 自在
NO.105-N-S OT
29 H5321A 8 BOLT, HEX SOCKET
ボルト 六角穴
M06X012 FE
30 W1024A 8 WASHER, LOCK
ワッシャ スプリング
6M/M FE
31 K2024R 2 CASTER
キャスタ
NO.105-N OT
32 H5321A 8 BOLT, HEX SOCKET
ボルト 六角穴
M06X012 FE
33 W1024A 8 WASHER, LOCK
ワッシャ スプリング
6M/M FE
34 T2043X 1 CHAIN
チェーン
TM-103SUS-11(L=158) OT
35 H5299A 1 BOLT, HEX SOCKET
ボルト 六角穴
M05X012 FE
36 W1023A 1 WASHER, LOCK
ワッシャ スプリング
5M/M FE
37 W1044A 1 WASHER, FLAT
ワッシャ 平
4W- 5 FE
38
W1050A
1
WASHER, FLAT
ワッシャ 平
5M/MX1.0X10(1W-5)
FE
