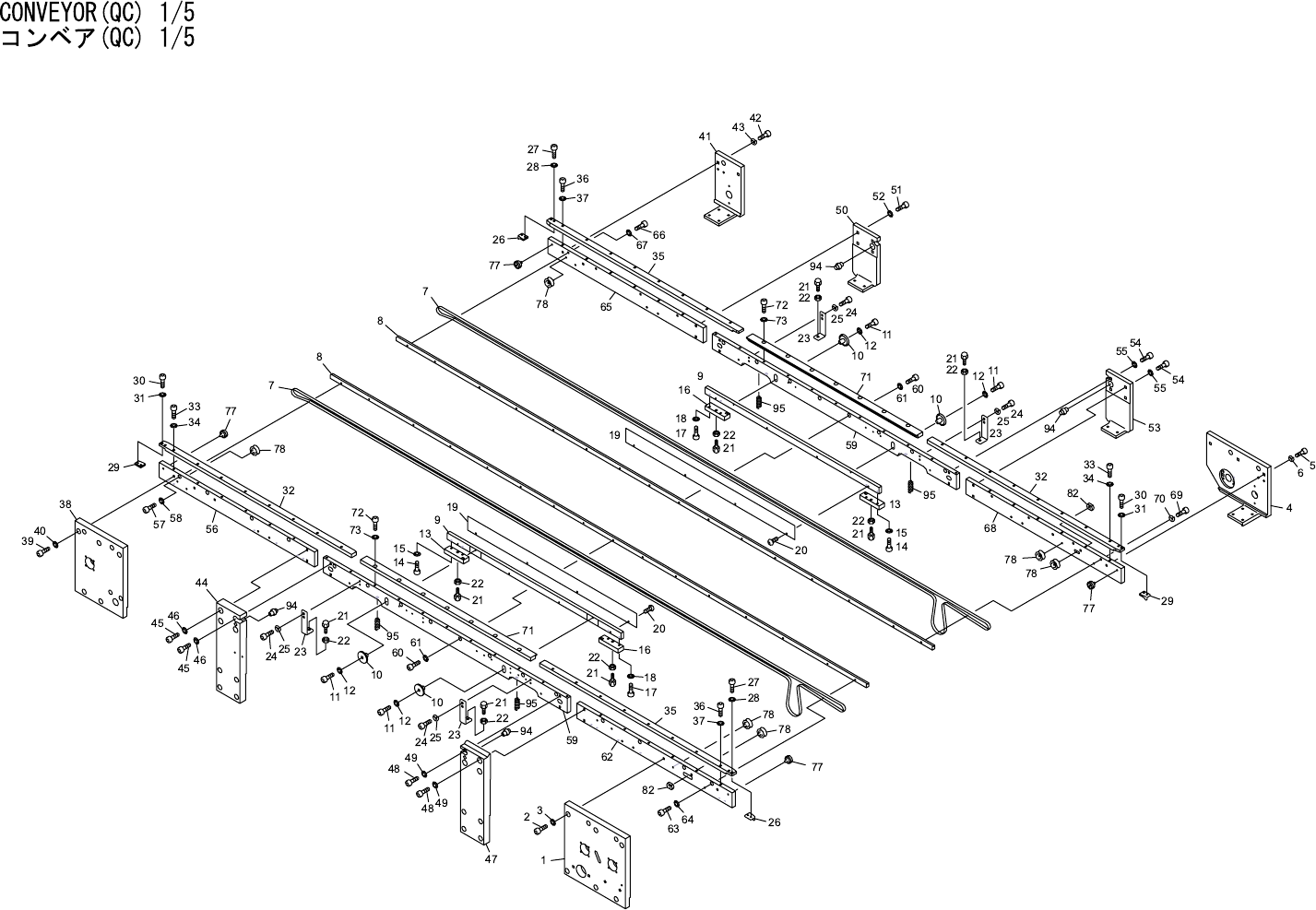

CONVEYOR(QC) 1/5
コンベア(QC) 1/5
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No.
Drg.No. & Code No.
QTY Description Rating Materials Remarks
1 DEQC0041 1 BKT BKT FE
2 H5322A 3
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M06X015 FE
3 W1013A 3
WASHER, CONICAL
ﾜｯｼｬ 皿
M-6-H FE
4 DEQC0052 1 BKT BKT FE
5 H5323A 3
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M06X018 FE
6 W1024A 3
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
7 DEQC0220 2 CONVEYOR, BELT ｺﾝﾍﾞｱ ﾍﾞﾙﾄ OT
8 DEQC0230 2 GUIDE, BELT ｶﾞｲﾄﾞ ﾍﾞﾙﾄ AL
9 DEQC0240 2 PLATE ﾌﾟﾚｰﾄ AL
10 DEQC0251 4 GUIDE ｶﾞｲﾄﾞ FE
11 H5277A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M03X012 FE
12 W1010A 4
WASHER, CONICAL
ﾜｯｼｬ 皿
M-3-L FE
13 DEQC0260 2 BLOCK ﾌﾞﾛｯｸ FE
14 H5276A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M03X010 FE
15 W1010A 4
WASHER, CONICAL
ﾜｯｼｬ 皿
M-3-L FE
16 DEQC0270 2 BLOCK ﾌﾞﾛｯｸ FE
17 H5276A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M03X010 FE
18 W1010A 4
WASHER, CONICAL
ﾜｯｼｬ 皿
M-3-L FE
19 DEQC0281 2 PLATE ﾌﾟﾚｰﾄ FE
20 K5255T 8
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ 六角穴ﾎﾞﾀﾝ M03X006 FE
21 DEQC0300 8 STOPPER ｽﾄｯﾊﾟ FE
22 N1082A 8
NUT, HEX
ﾅｯﾄ 六角
M5 P=0.8 FE
23 DEQC0310 4 BKT BKT FE
24 H5288A 8
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M04X010 FE
25 W1022A 8
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
26 DEQC0350 2 GUIDE ｶﾞｲﾄﾞ FE
27 H5273T 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M03X004 FE
28 W1010A 4
WASHER, CONICAL
ﾜｯｼｬ 皿
M-3-L FE
29 DEQC0360 2 GUIDE ｶﾞｲﾄﾞ FE
30 H5273T 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M03X004 FE
31 W1010A 4
WASHER, CONICAL
ﾜｯｼｬ 皿
M-3-L FE
32 DEQC0380 2 GUIDE, BOARD ｶﾞｲﾄﾞ 基板 FE
33 H5288A 16
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M04X010 FE
34 W1011A 16
WASHER, CONICAL
ﾜｯｼｬ 皿
M-4-L FE
35 DEQC0390 2 GUIDE, BOARD ｶﾞｲﾄﾞ 基板 FE
36 H5288A 16
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M04X010 FE
37 W1011A 16
WASHER, CONICAL
ﾜｯｼｬ 皿
M-4-L FE
38 DEQC0450 1 BKT BKT FE
74
CONVEYOR(QC) 1/5
コンベア(QC) 1/5
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No.
Drg.No. & Code No.
QTY Description Rating Materials Remarks
39 H5322A 3
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M06X015 FE
40 W1013A 3
WASHER, CONICAL
ﾜｯｼｬ 皿
M-6-H FE
41 DEQC0461 1 BKT BKT FE
42 H5323A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M06X018 FE
43 W1024A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
44 DNQC1291 1 BKT BKT FE
45 H5324A 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X020 FE
46 W1013A 4 WASHER, CONICAL
ワッシャ 皿
M- 6-H FE
47 DNQC1301 1 BKT BKT FE
48 H5324A 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X020 FE
49 W1013A 4 WASHER, CONICAL
ワッシャ 皿
M- 6-H FE
50 DEQC0580 1 BKT BKT FE
51 H5322A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M06X015 FE
52 W1013A 4
WASHER, CONICAL
ﾜｯｼｬ 皿
M-6-H FE
53 DEQC0590 1 BKT BKT FE
54 H5322A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M06X015 FE
55 W1013A 4
WASHER, CONICAL
ﾜｯｼｬ 皿
M-6-H FE
56 DEQC0601 1 PLATE プレート FE
57 H5288A 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X010 FE
58 W1011A 4
WASHER, CONICAL
ﾜｯｼｬ 皿
M-4-L FE
59 DEQC0612 2 PLATE プレート FE
60 H5288A 16 BOLT, HEX SOCKET
ボルト 六角穴
M04X010 FE
61 W1011A 16
WASHER, CONICAL
ﾜｯｼｬ 皿
M-4-L FE
62 DEQC0622 1 PLATE プレート FE
63 H5288A 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X010 FE
64 W1011A 4
WASHER, CONICAL
ﾜｯｼｬ 皿
M-4-L FE
65 DEQC0632 1 PLATE プレート FE
66 H5288A 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X010 FE
67 W1011A 4
WASHER, CONICAL
ﾜｯｼｬ 皿
M-4-L FE
68 DEQC0642 1 PLATE プレート FE
69 H5288A 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X010 FE
70 W1011A 4
WASHER, CONICAL
ﾜｯｼｬ 皿
M-4-L FE
71 DEQC0880 2 RETAINER, RAIL 押え ﾚｰﾙ FE
72 H5288A 14
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M04X010 FE
73 W1011A 14
WASHER, CONICAL
ﾜｯｼｬ 皿
M-4-L FE
77 ADBPP8010 4 PULLEY ASSY ﾌﾟｰﾘ ASSY OT
78 ADBPP8020 6 PULLEY ASSY ﾌﾟｰﾘ ASSY OT
82 DBPP0480 2 NUT ﾅｯﾄ FE
