XP-241E-05.1JE PART LIST.pdf - 第66页
59
TRAY REMOVER(PN)
トレイリムーバ(PN) ADNPN8911
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 ADNPN8911 1 NOZZLE
ノズル
OT
2 DNPN3860 1 BODY
本体
AL
3 DNPN3891 1 FLANGE
フランジ
AL
4 N4017X 4 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M02X005 ﾋﾗｻｷ FE
5 DNPN3520 1 SPRING
スプリング
FE
6 DNPN3870 2 SHAFT
シャフト
FE
11 DNPN3553 1 BKT, SENSOR
ＢＫＴ センサ
FE
12 H5268T 2 BOLT, HEX SOCKET
ボルト 六角穴
M02.5X006 FE
13 W1020H 2 WASHER, LOCK
ワッシャ スプリング
2.5M/M FE
14 DNPN3900 1 BKT
ＢＫＴ
FE
15 H5265A 1 BOLT, HEX SOCKET
ボルト 六角穴
M02X005 FE
16 W1020A 1 WASHER, LOCK
ワッシャ スプリング
2M/M FE
17 DNPN3572 1 SHEET, RUBBER
シート ゴム
PL
18 DNPN3880 1 PLATE
プレート
AL
19 K5357M 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006 FE
20 DNPN3590 1 BKT
ＢＫＴ
FE
21 H5265A 1 BOLT, HEX SOCKET
ボルト 六角穴
M02X005 FE
22 W1020A 1 WASHER, LOCK
ワッシャ スプリング
2M/M FE
23 DEPN3533 1 HOUSING
ハウジング
AL
24 H5268X 4 BOLT, HEX SOCKET
ボルト 六角穴
M02.5X010 FE
25 W1020H 4 WASHER, LOCK
ワッシャ スプリング
2.5M/M FE
26 DEPN3540 1 PAD
パット
OT
27 DEPN3551 1 ADAPTER
アダプタ
AL
28 S4033H 1 SENSOR, PRESSURE
センサ 圧力
PSE511-M5 OT
29 Y31012 1 UNION, ELBOW
ユニオン エルボ
KQ2K08-01S OT
30 H4287H 2 BEARING, SLIDE
ベアリング スライド
LM05 OT
58
59

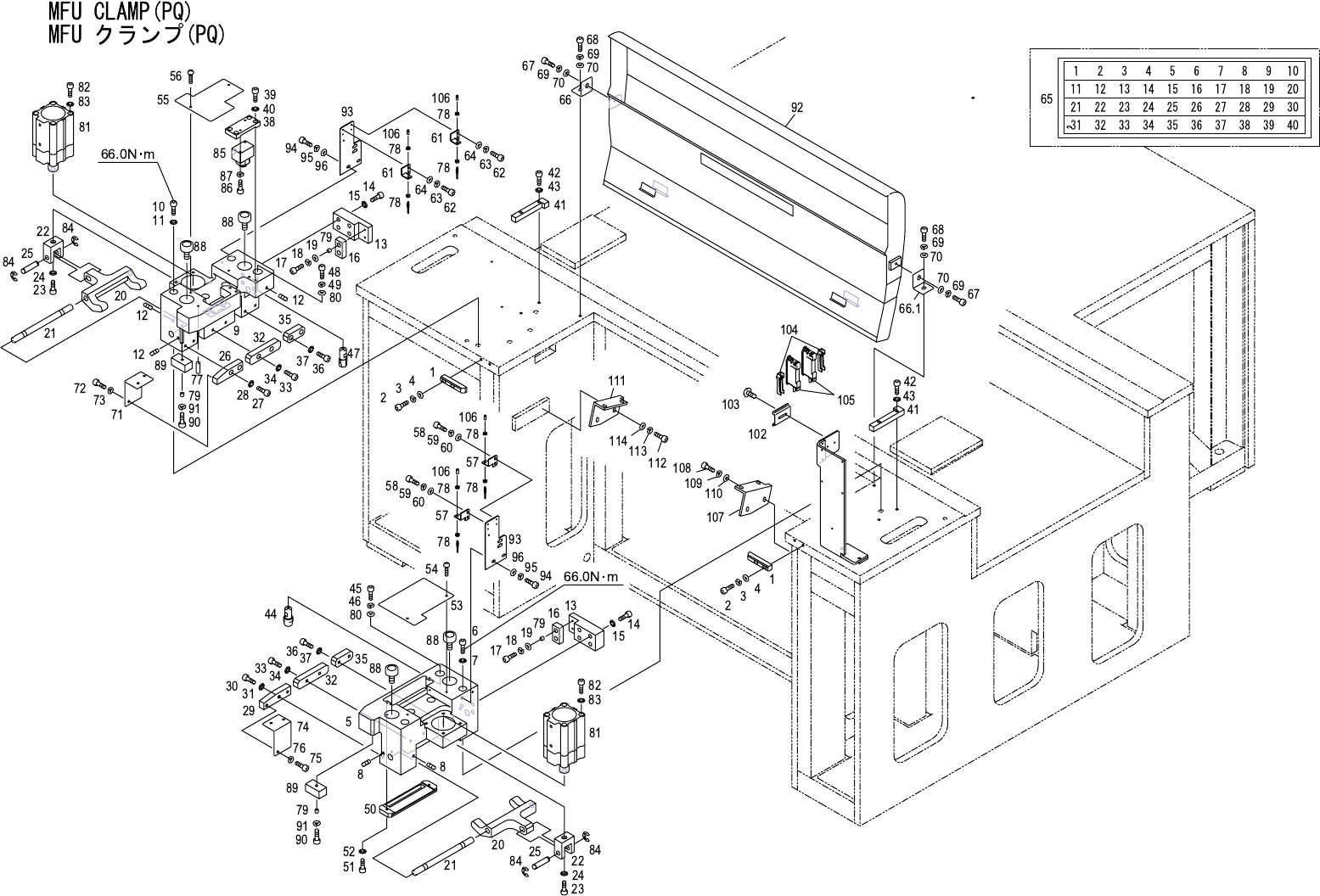

MFU CLAMP(PQ)
MFU クランプ(PQ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No.
Drg.No. & Code No.
QTY Description Rating Materials Remarks
1 DEPQ3010 2 GUIDE ｶﾞｲﾄﾞ FE
2 H5326A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X25L FE
3 W1024A 4
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
4 W1045A 4 WASHER, FLAT ﾜｯｼｬ 平 4W-6 FE
5 DEPQ3025 1 BKT BKT FE
6 H5371A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M10X80L FE
7 W1015A 4
WASHER, CONICAL
ﾜｯｼｬ 皿
M-10-H FE
8 N4047A 3
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め M6X10L FE
9 DEPQ3035 1 BKT BKT FE
10 H5371A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M10X80L FE
11 W1015A 4
WASHER, CONICAL
ﾜｯｼｬ 皿
M-10-H FE
12 N4047A 2
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め M6X10L FE
13 DEPQ3042 2 BKT ＢＫＴ FE
14 H5343A 8
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M8X30L FE
15 W1014A 8
WASHER, CONICAL
ﾜｯｼｬ 皿
M-8-H FE
16 DEPQ3050 2 STOPPER ｽﾄｯﾊﾟ PL
17 H5289A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M4X12 FE
18 W1022A 4
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
19 W1041A 4 WASHER, FLAT ﾜｯｼｬ 平 4M/MX0.8X9(1W-4) FE
20 DEPQ3230 2 LEVER ﾚﾊﾞｰ FE
21 DEPQ3070 2 SHAFT ｼｬﾌﾄ FE
22 DEPQ3080 2 KNUCKLE ﾅｯｸﾙ FE
23 H5359A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M10X20L FE
24 W1015A 2
WASHER, CONICAL
ﾜｯｼｬ 皿
M-10-H FE
25 DEPQ3090 2 PIN ﾋﾟﾝ FE
26 DEPQ3300 1 GUIDE ｶﾞｲﾄﾞ FE
27 H5322A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X15L FE
28 W1013A 2
WASHER, CONICAL
ﾜｯｼｬ 皿
M-6-H FE
29 DEPQ3310 1 GUIDE ｶﾞｲﾄﾞ FE
30 H5322A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X15L FE
31 W1013A 2
WASHER, CONICAL
ﾜｯｼｬ 皿
M-6-H FE
32 DEPQ3110 2 GUIDE ｶﾞｲﾄﾞ FE
33 H5322A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X15L FE
34 W1013A 4
WASHER, CONICAL
ﾜｯｼｬ 皿
M-6-H FE
35 DEPQ3120 2 GUIDE ｶﾞｲﾄﾞ FE
36 H5322A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X15L FE
37 W1013A 4
WASHER, CONICAL
ﾜｯｼｬ 皿
M-6-H FE
38 DEPQ3130 1 BKT BKT FE
60
