Ref No. Remarks R 1 Q'ty 3 本体部制御:NPM-WX 専用部 MAIN BO DY (H):NPM-W X Ex clusive ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Name キット名称 MTKA013012AA Part Nam e 備 考 セク ショ ンNo . PARTS LIST Section No. R 3 M…

100%1 / 694
3

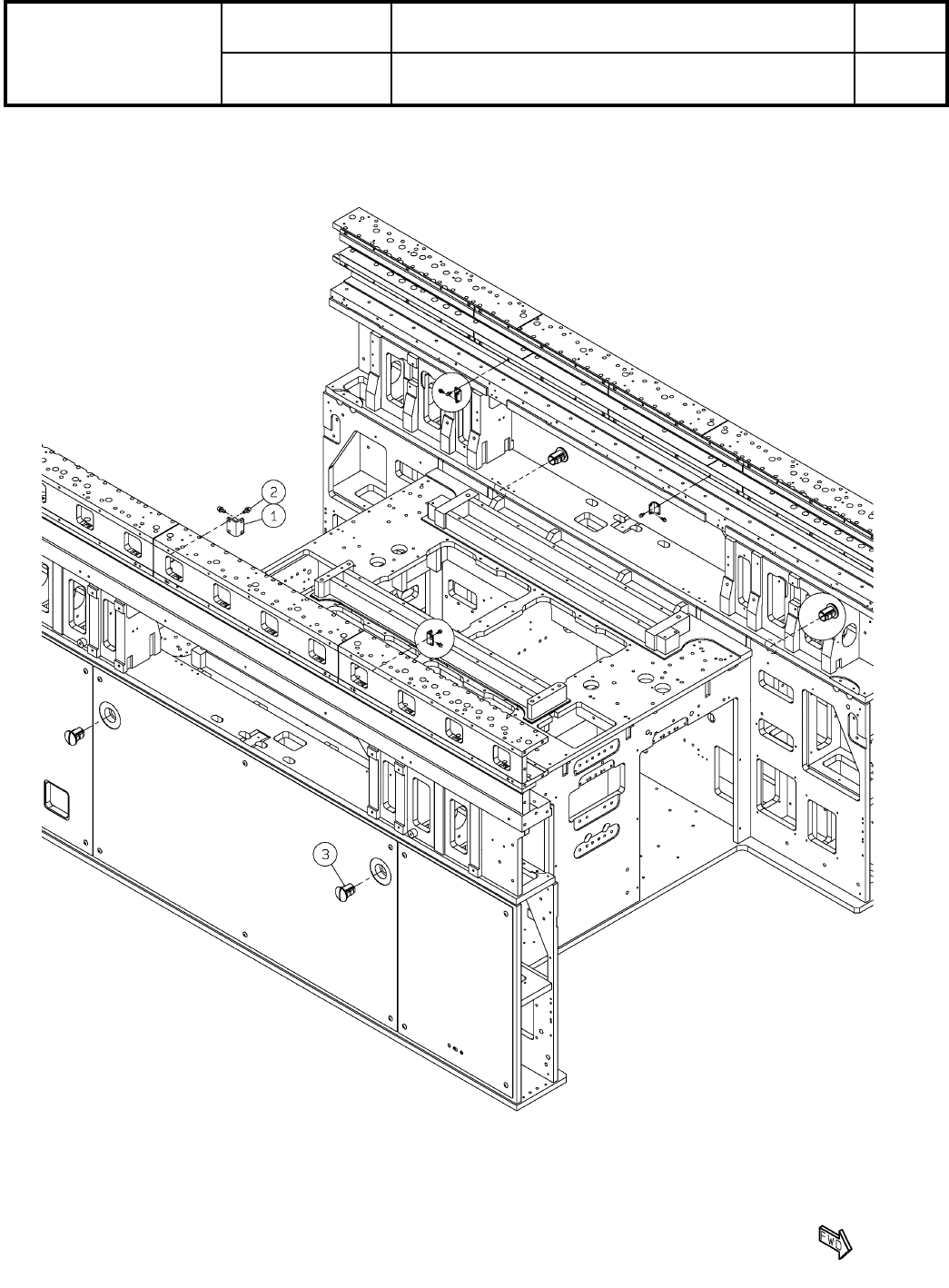

本体部制御:NPM-WX 専用部
MAIN BODY (H):NPM-WX Exclusive
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA013012AA
セクションNo.
PARTS LAYOUT
Section No.
--
S5
( KMTKA013012AA-03 )
Ref
No.
Remarks R
1
Q'ty
3
本体部制御:NPM-WX 専用部
MAIN BODY (H):NPM-WX Exclusive
ｲﾗｽﾄ
No.
Part No.
品　　名品　　番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA013012AA
Part Name
備　　　考
セクションNo.
PARTS LIST
Section No.
R
3
MOTOR-DRIVER
1
1 MTNM000119AA
S
MR-J4-100B-MQ109
MOTOR-DRIVER
1
2 MTNM000120AA
S
MR-J4W2-2020B-MQ109
MOTOR-DRIVER-PARTS
1
3 N510057939AA
S
MR-BC201
SCREW
6
4XYN4+J8FN
Cross recessed Pan head machine screw with SW & Small round-plain was
S6
--
( KMTKA013012AA-03 )
4-A
付属品(共通):NPM-WX
Attachment:NPM-WX
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA015909AA
セクションNo.
PARTS LAYOUT
Section No.
--
S7
( KMTKA015909AA-01-1 )
