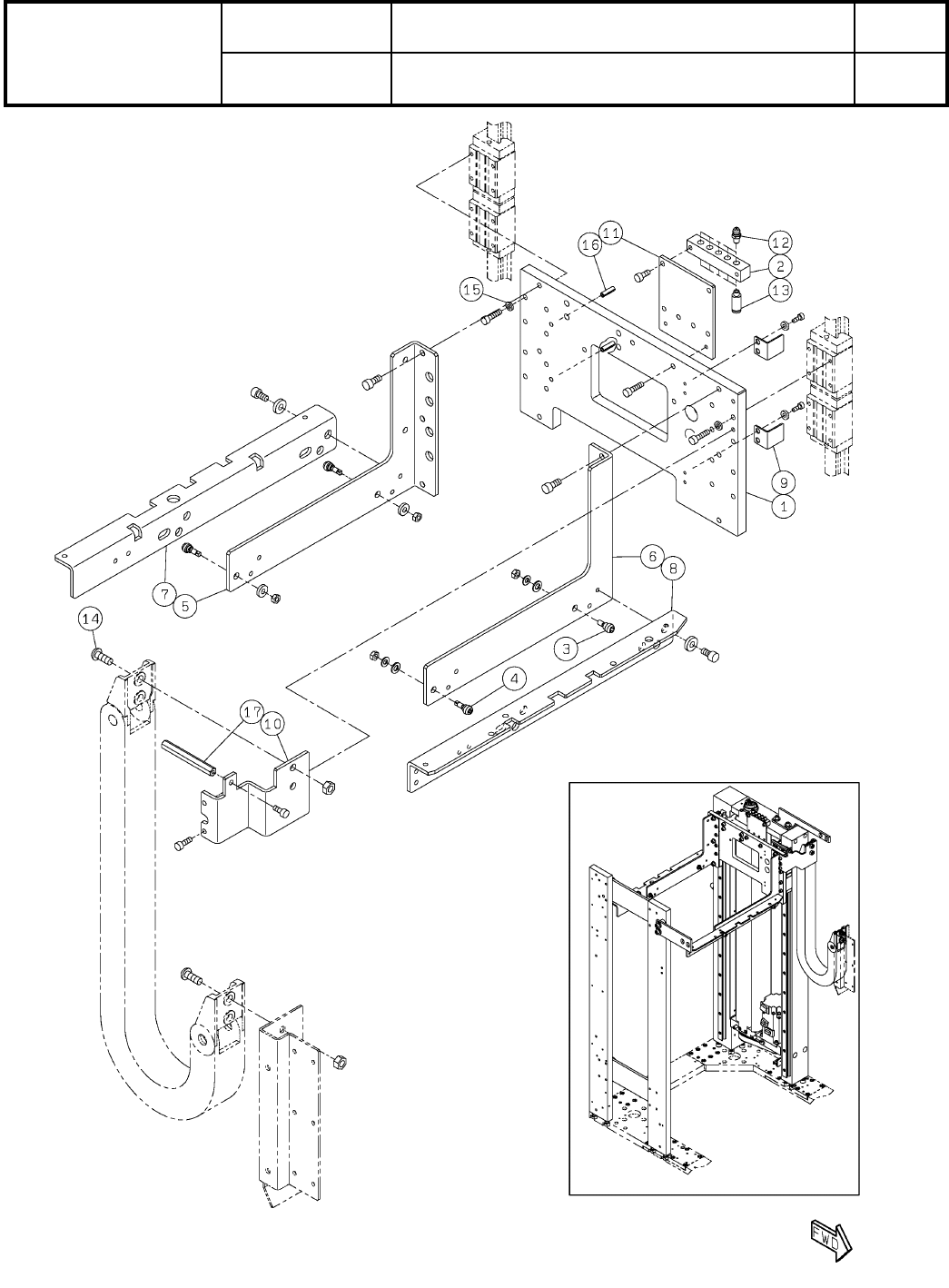

46-C リフト部(マガジン側):X10 Lifter Section(Magaz ine side):X10 パーツレイアウト Kit No. キット 品番 Kit Name キット名称 MTKA011484AA セクションNo. PARTS LAYOUT Section No. - - O189 ( KMTKA011484AA-07-3 )
Ref
No.
Remarks R
1
Q'ty
46-B
リフト部(マガジン側):X10
Lifter Section(Magazine side):X10
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA011484AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
BLOCK
1
1 MTPA015621AE
BLOCK
1
2 MTPA016222AC
COUPLING
1
3 MTPA016317AD
COLLAR
1
4 MTPA015693AC
STOPPER
4
5 N210109236AB
POST
2
6 MTPA018831AC
WASHER
2
9 N210160344AA
COVER
1
10 MTPB009380AB
BRACKET
1
11 MTPB009800AB
PLATE
1
12 MTPB009475AB
BRACKET
1
14 MTKP004928AE
BLOCK
1
15 MTPA021517AB
JOINT
1
16 KXF0CX0AA00 IN-233-797(Delivery drawing available)
BALL-SCREW
1
17 MTNB000782AA BLK1616E-3.6ZZGS+731LC8T(B)(33600421K010)
LINEAR-WAY
2
18 MTNB000454AA HSR15R2UUC1E+700L-II(03398201U000)
JOINT
4
19 MTNP000834AA M-5HL-4-X83
BEARING
2
20 MTNB000929AA 638ZZ/2AS
BEARING
1
21 KXF0A1QAA00 7201T2DF/GNP5
NUT
1
22 N510004725AA FU01SC
BEARING-UNIT
1
23 KXF0A00AA00 KFL001
SPACER
4
24 N510044825AA 3382330-40075
MOTOR
1
25 MTNM000163AA
S
HG-KR23B-S108023
T-BELT
1
26 MTNK002933AA 339-EV3GT-15 RF
BOLT
2
27 N510000323AA
Hexagon socket button head screw M3X6 Steel Black oxide finish 12.9
PULLEY
1
28 MTNK002333AA P30-3GT(P1601-028)
PULLEY
1
29 MTNK003724AA P60-3GT(SPMTNK003724AA)
PIN
1
30 N986MMS410 MMS4-10
PIN
1
31 KXF0CXKAA00 1017003-60012
WASHER
2
32 MTNK002939AA WC1208-2
CLIP
1
33 KXF0BLPAA00 TA1S8-M
BOLT
1
34 N510017536AA
SSS 003 Hexagon socket button head screw M4X8-10.9 A2J (Trivalent)
O188
--
( KMTKA011484AA-07-2 )
46-C
リフト部(マガジン側):X10
Lifter Section(Magazine side):X10
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA011484AA
セクションNo.
PARTS LAYOUT
Section No.
--
O189
( KMTKA011484AA-07-3 )
Ref
No.
Remarks R
1
Q'ty
46-C
リフト部(マガジン側):X10
Lifter Section(Magazine side):X10
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA011484AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 MTPA016902AD
BLOCK
1
2 MTPA016969AC
PIN
1
3 KXFA03RAA00
PIN
3
4 KXFA03QAA00
BRACKET
1
5 MTPB010198AD
BRACKET
1
6 MTPB010199AD
BRACKET
1
7 MTPB010200AE
BRACKET
1
8 MTPB010201AG
DOG
2
9 MTPB013658AB
BRACKET
1
10 MTPB010202AD
PLATE
1
11 MTPB014485AA
GREASE-NIPPLE
5
12 N560AMT6-130 A-MT6X1-Type(M6X1)
JOINT
5
13 N510066826AA KQ2S04-M6A
BOLT
4
14 N510017557AA
SSS 003 Hexagon socket button head screw M6X16-10.9 A2J (Trivalent)
SPACER
16
15 N510055488AA CB-401.5E
SPRING-PIN
2
16 N510029285AA 1017003-40014
SPACER
1
17 N510017067AA ASF-460E
O190
--
( KMTKA011484AA-07-3 )
