Machine Calibration 14-13 Z 轴高度的 示教 (Head Z T eaching) 默认值为 50.5 。 1. 在 View 菜单 选择 Current Position 执行“位置”。 2. 在 Nozzle Check TAP 对话框单击 < 手动操作 > 键，执行“手动控制”对 话框。 3. 在 Axis TAP 对话框的 < 轴 > 组合框选择 Z 。 4. 在 Camer…
Samsung Component Placer SM421 Administrator’s Guide
14-12

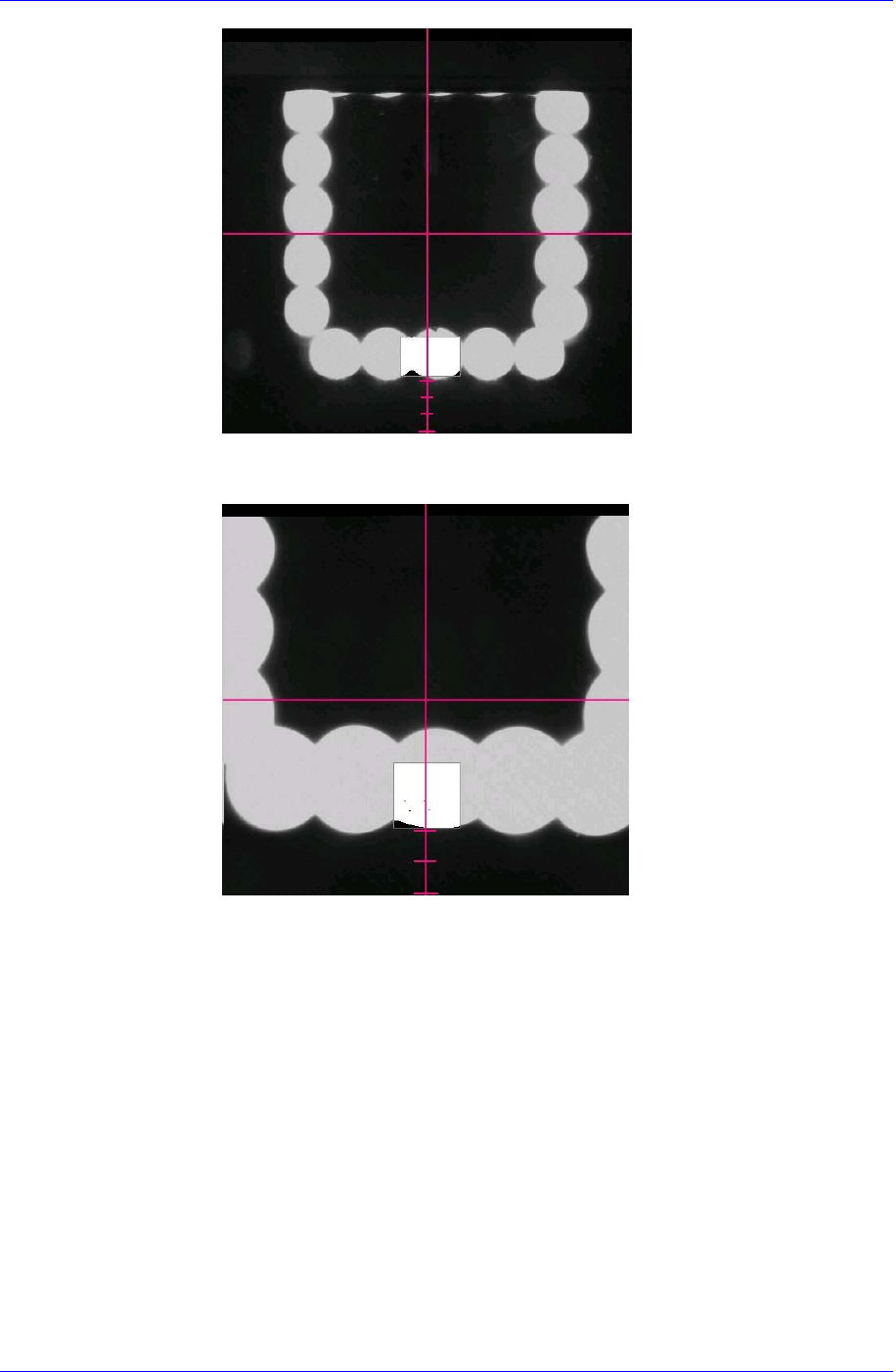

如果是FOV 25mm飞行相机，则把LED下端对准SMVision屏下端刻度的
第四个刻度。
如果是 FOV 16mm 飞行相机，则把 LED 下端对准 SMVision 屏下端
刻度的第二个刻度。
6. 关闭(Close)Manual Tools 对话框。
7. 这时， 把 “ 位置 ” 对话框的 Mirror 值适用到 Check Pos 项目
的 Mirror 值上。
FOV 25mm Fly Camera
时
FOV 16mm Fly Camera
时
Machine Calibration
14-13
Z轴高度的示教(Head Z Teaching)
默认值为50.5。

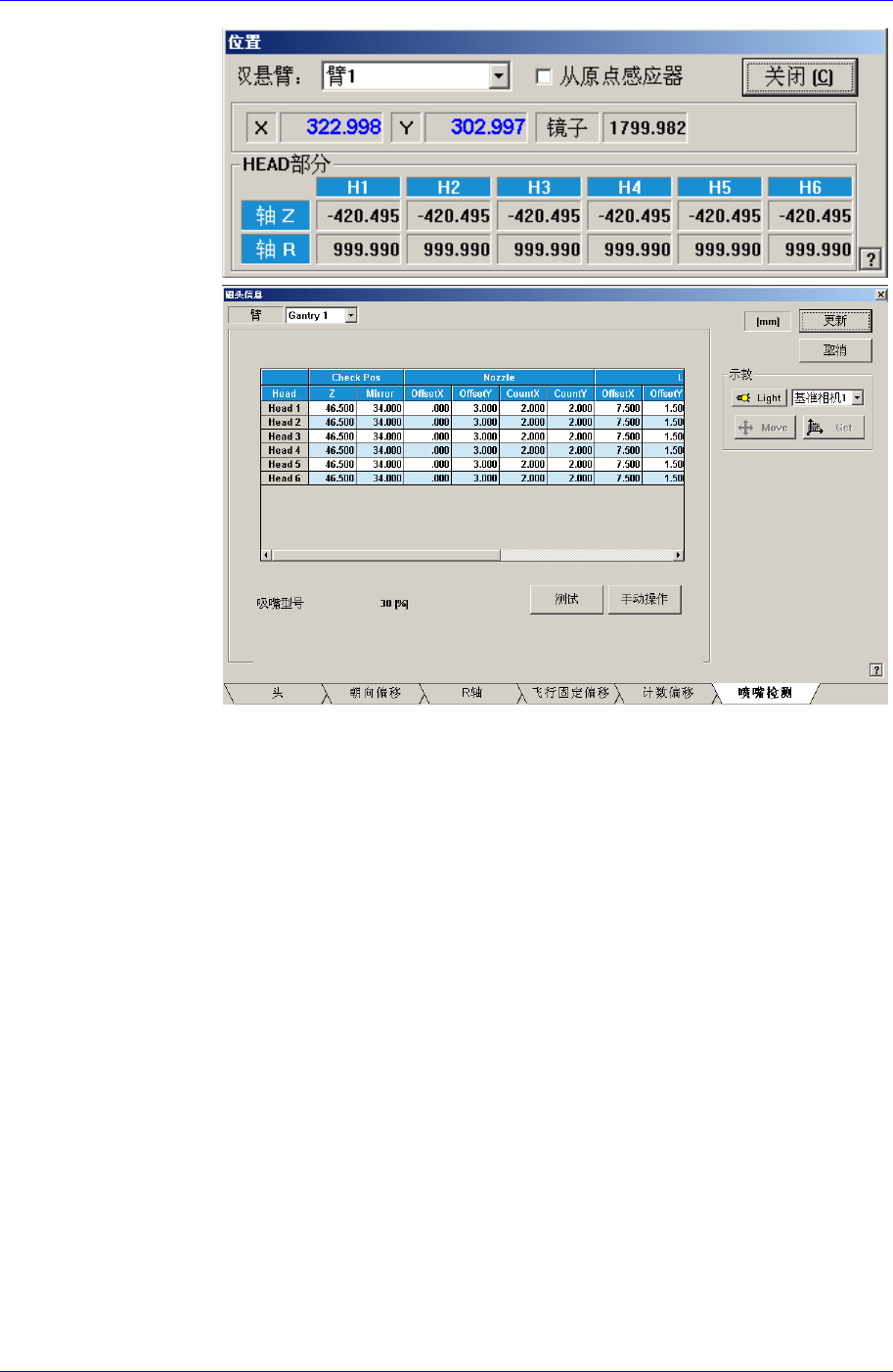

1. 在View菜单选择Current Position执行“位置”。
2. 在Nozzle Check TAP对话框单击<手动操作>键，执行“手动控制”对
话框。
3. 在Axis TAP对话框的<轴>组合框选择Z。
4. 在 Camera TAP对话框中选择与进行吸嘴安装检查的Head相对应的
Camera。

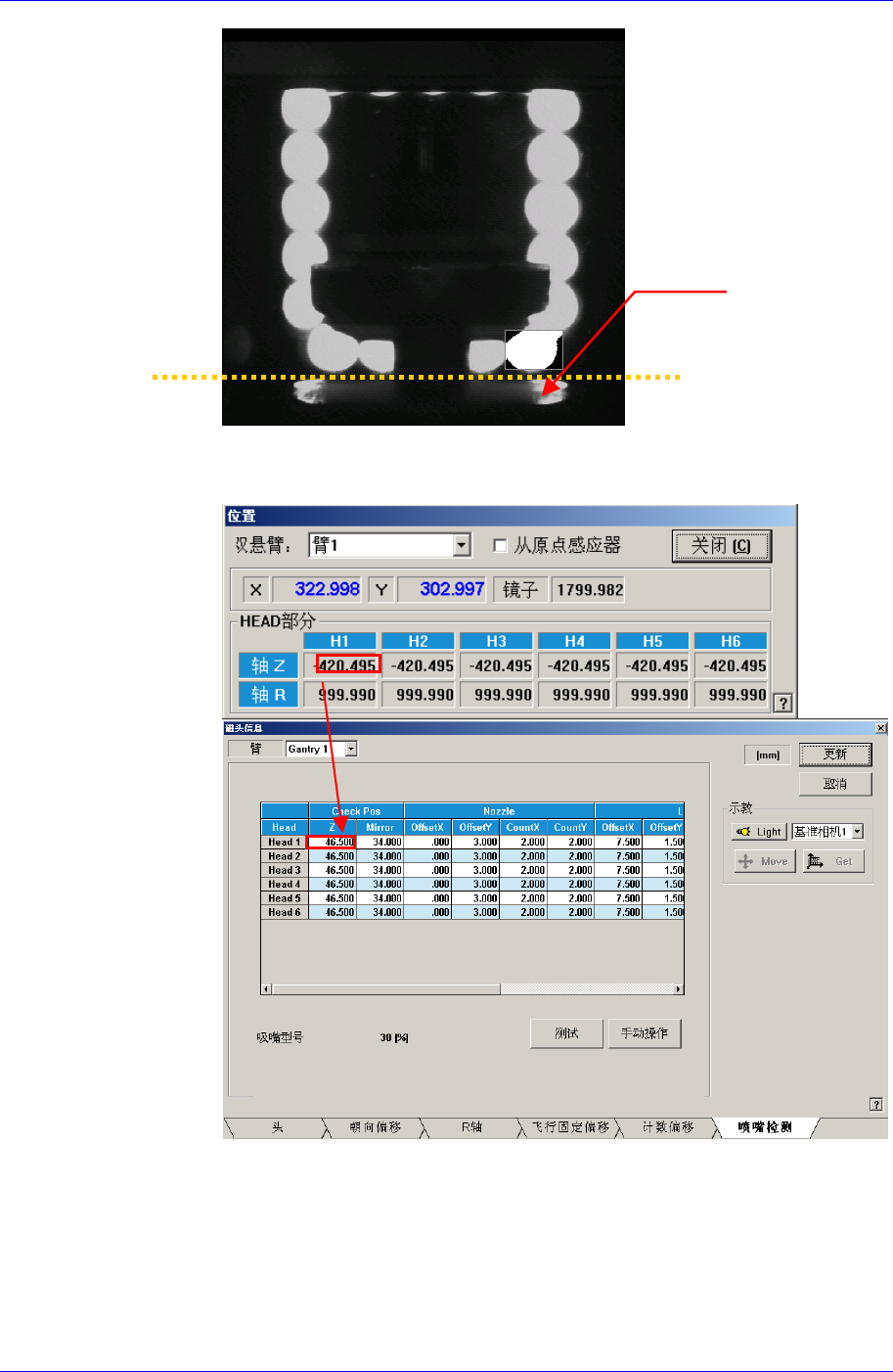

5. 移动Z轴，使Outer照明下端与吸嘴翼面接触。
Samsung Component Placer SM421 Administrator’s Guide
14-14
6. 关闭(Close)Manual Tools对话框。
7. 这时，把“位置”对话框的Axis Z值适用到Check Pos项目的Z值上。
Nozzle Offset 示教
1. 单击 OffsetX, Y 壳即可激活<测试>按钮。这时单击<测试>按钮。
2. 在 Vision 屏幕以 Box 表示 Test 区域，设置 Offset X, Offset Y 值使该
Test Box 来到下面 LED 的正中央位置。设置 X, Y 值时的坐标系为
Right-Down 坐标系。
Outer 照明的下端
吸嘴翼
