Machine Calibration
14-15
Nozzle Count 示教
1. 单击 OffsetX, Y 壳即可激活<测试>按钮。这时单击<测试>按钮。
2. 在 Vision 屏幕以 Box 表示 Test 区域，设置 Count X(Width), Count
Y(Height)值，使得单击<测试>按钮时该 Test Box 的大小成为 90%以上
的 Pixel CountPercent。Box 的大小将以之前设置的 OffsetX, Y 值为基准
变化。
Light Offset 示教
这是 Pixel CountPercent 为 30 以下时的情况，主要是针对虽然判断为
Nozzle 存在，却因为 LED 故障等的原因而照明不亮的情形而执行。安装了
最大的吸嘴后再设置该区域。
与 Nozzle Offset Teaching 及 Nozzle Count Teaching 的差异是 Test Box 位置
不同。
1. 单击 OffsetX, Y 壳即可激活<测试>按钮。这时单击<测试>按钮。
2. 单击<测试>按钮时，Test Box 的位置是右下角 LED 的明亮部位，应设
置为进行 Test 时的 Pixel Count Percent 超过 90%。

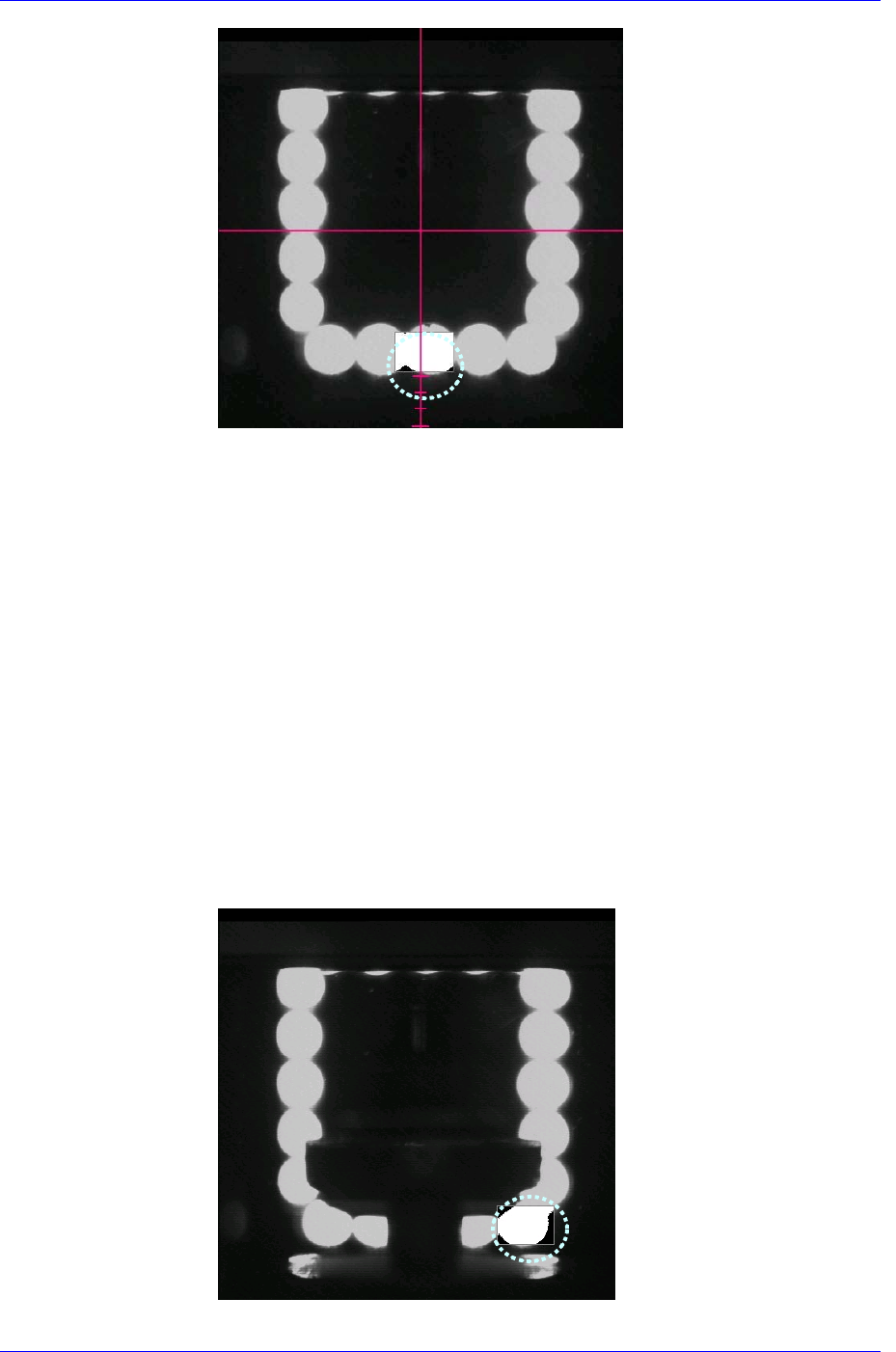

单击<测试>按钮后
的 SMVision 屏幕
FOV 25mm Fly Camera
时
Samsung Component Placer SM421 Administrator’s Guide
14-16
14.2. 摄像机（Camera） [F5]
设定有关摄象机（摄像机）的各种数据，执行摄像机的校准（校正）功能。
图

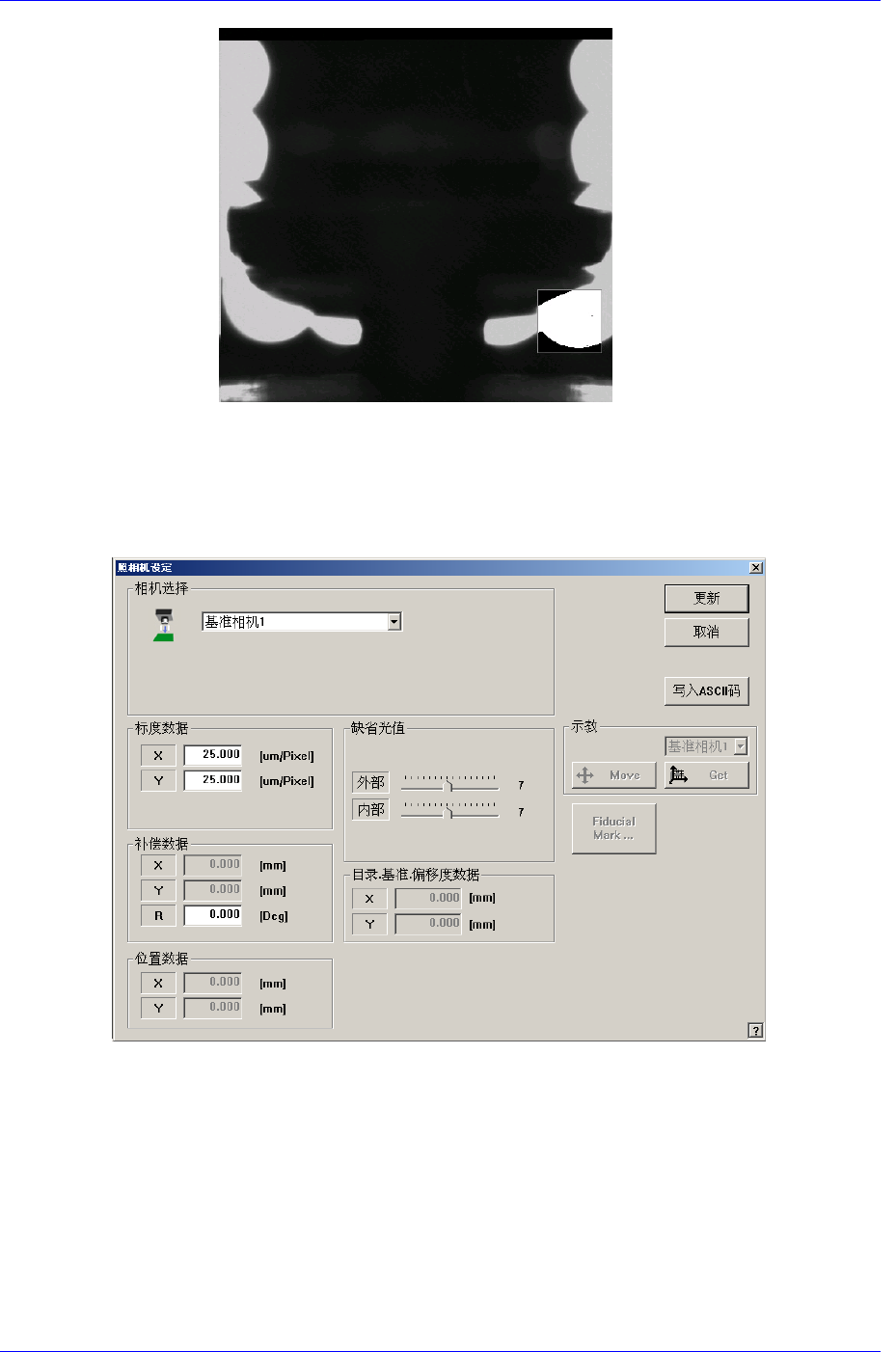

14-7. “.Setup: Camera Setting
对话框
<相机选择> 选项按钮 领域
选择将要设定的摄象机的形式。可选择的摄像机的形式如下。
基准相机: 它是用作位置的示教（示教）或基准点标记的检查的摄像机。
飞行相机: 它是安装在各头用作检查部品的摄像机。
固定相机: 它是安装在喂料器站位用作检查部品的摄象机。
以上画面是摄象机的形式设定为” 移动 相机”的情况。
FOV 16mm Fly Camera 时
Machine Calibration
<>
X ()
<Y>
Y ()
<>
<X>
Head Camera X
<Y>
Head Camera Y
<R>
Head Camera R
<>
“7.1.1
Align Data (7-15
)”
<>
<X>
X
<..>
ce Fiducial Mark
<X>
<Y>
Y
Head Referen
Offset
<>
14-17
