12 Ventilsteuergerät ValveMate 8040 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung. Anzeige-LED Die Anzeige-L…
11
Ventilsteuergerät ValveMate 8040
www.nordsonefd.com/de info.de@nordsonefd.com
+49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

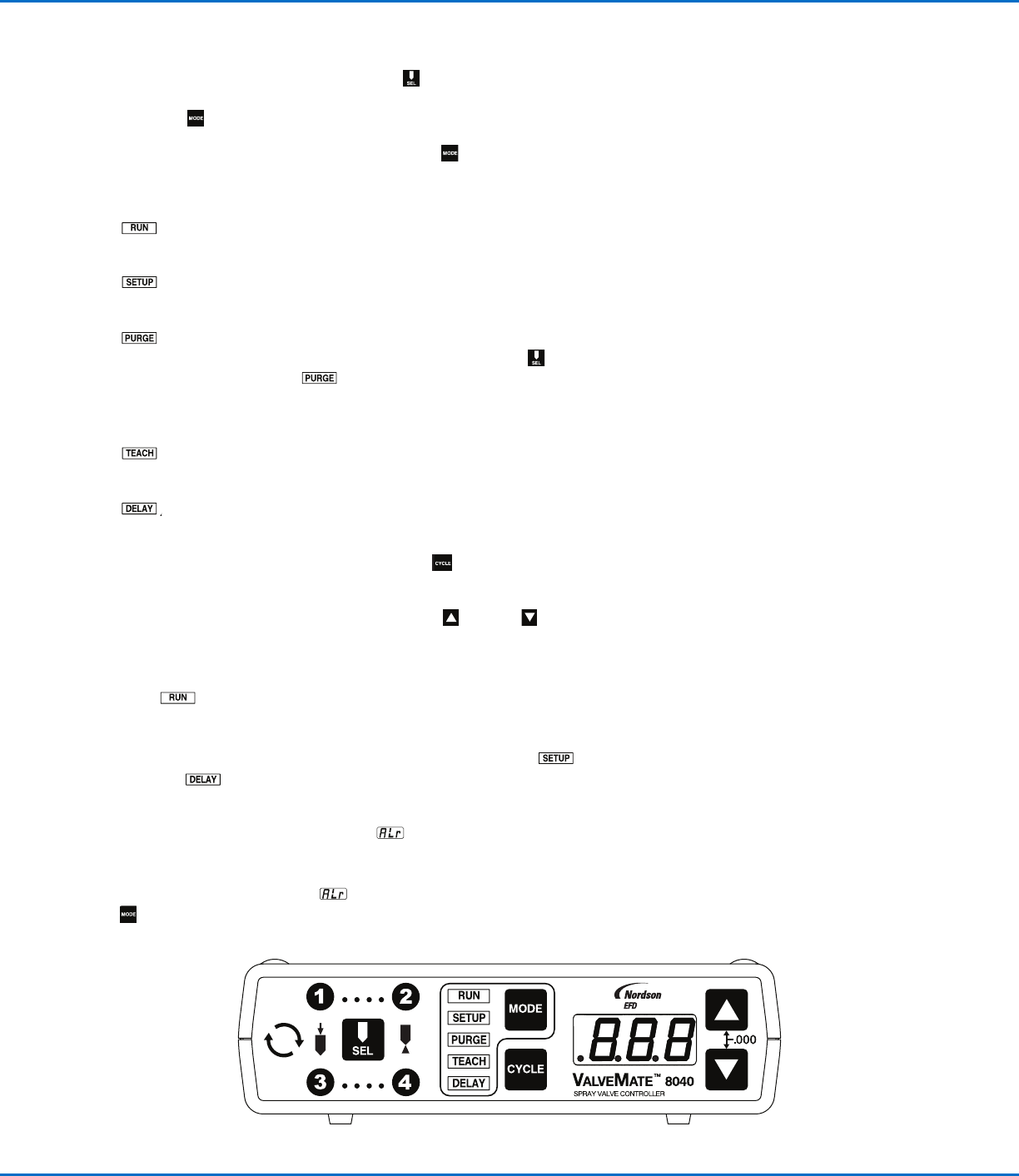

Frontplatte — Tastenfunktionen
SEL — Durch Drücken der Taste SEL können Sie die ···· und
···· Zeiteinstellungskanäle anwählen, entsprechend der Modi-
Auswahl Die Zeit wird auf dem dreistelligen LED-Display angezeigt.
MODE — Durch Drücken der Taste MODE wird man durch das Menü
auf der linken Seite der LED-Anzeige geführt. Die Taste wird auch
verwendet, um Alarm-Meldungen zurückzusetzen.
RUN — Verhindert Auslöse-Eingaben von außen. Die Zylus-Taste
ist deaktiviert.
SETUP — Setup / Testen / Ändern der ···· und ···· Zeit-
Modi.
PURGE — Ermöglicht individuelle oder gleichzeitige Spülung der
Sprühventile. In Kombination mit der Taste SEL channel
selector, PURGE (Kanalauswahl), kann die Spülung mit
oder ohne Sprühluftfunktion erfolgen. (Siehe Seite 17 für Details
zur Sprühabfolge.)
TEACH — Für die einfache Einstellung / Programmierung der
Zeit bei längeren Zyklus-Anwendungen.
DELAY — Ermöglicht dem Nutzer die Eingabe einer Wartezeit vor
der Dosierung der einzelnen Kanäle.
CYCLE — Das Drücken der Zyklus-Taste ermöglicht
unterschiedliche Ergebnisse entsprechend des ausgewählten Modus.
Zeiteinstellung — Drücken der Tasten Auf und Ab kann man
zwischen der Einschaltzeit (on-time) und der Verzögerungszeit (DELAY
time) des/der ausgewählten Ventil(s)/e wechseln. Drücken Sie beide
Tasten gleichzeitig, wird die Zeit auf Null gesetzt. Die Tasten sind im
RUN kann man zwischen der Einschaltzeit (on-time) und der
Verzögerungszeit (DELAY time) des/der ausgewählten Ventil(s)/e
wechseln. Drücken Sie beide Tasten gleichzeitig, wird die Zeit auf Null
gesetzt. Die Tasten sind im RUN inaktiv und im SETUP- und
DELAY- Modus aktiv.
Alarm-Anzeigen — Zu Beginn jedes Sprühvorgangs, wenn die
Alarmschaltung offen ist, leuchtet auf dem LED-Display. Die
Alarm- Einstellungen müssen korrigiert werden - entweder Niederdruck /
Niedriglevel oder andere Alarm-Schaltungen. Nachdem der Start neu
ausgelöst wurde, leuchtet
konstant. Drücken Sie die Mode-Taste
um den normalen Betrieb aufzunehmen.
12
Ventilsteuergerät ValveMate 8040
www.nordsonefd.com/de info.de@nordsonefd.com
+49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Anzeige-LED
Die Anzeige-LED ganz links leuchtet jedesmal, wenn eines der Ventile
angesteuert wird.
Die 4 nummerierten LED, die um die SEL-Taste herum angeordnet
sind, leuchten ···· und ···· aufeinanderfolgend. Durch Drücken
der SEL-Taste leuchten alle 4 LED.
In der Mitte der Frontplatte befinden sich 5 Anzeige-LED.
. Diese LED zeigen den Betriebsmodus an.
Betriebs-Modi
RUN — Das ValveMate 8040 kann durch Rückmeldungen in einem
Sprühzyklus gestartet werden. Zeiteinstellungen können direkt, auch
während das Gerät arbeitet, vorgenommen werden. Für
Direkteinstellungen wählen Sie über die SEL-Taste den
entsprechenden Kanal. ···· und ····. Drücken Sie die Zyklus-
Taste . Das LED-Display leuchtet entsprechend. Drücken Sie die
Auf- oder Ab- Tasten, um die Zeit für den ausgewählten Kanal zu
erhöhen oder zu verringern. Bei Beendigung drücken Sie die
ZYKLUS-Taste , um eine neue Zeit einzugeben. Start-Signale sind nur
im RUN-Modus möglich.
SETUP — Im SETUP-Modus können Zeiteinstellungen
vorgenommen und die Dosiermenge getestet werden.
PURGE — Ermöglicht die Spülung der ausgewählten oder aller
Kanäle für die Dauer, die die Zyklus- Taste gedrückt wird. Gespült
werden kann mit und ohne Sprühluftfunktion . (Siehe Seite 17).
TEACH —Auswahl der Kanäle . Drücken und halten Sie die
Zyklus- Taste im TEACH-Modus und das LED-Display leuchtet
für 5 Sekunden auf, bevor die TEACH-Funktion beginnt. Fügen Sie
Taktzeit zum ausgewählten Kanal hinzu durch ständiges Drücken und
Halten der Zyklus-Taste oder beider Tasten, um den Kanal für den
Dauerbetrieb einzustellen und beginnen Sie die TEACH-Sequenz ,
wie vorher beschrieben. Wiederholen Sie die Sequenz für jeden Kanal.
LEUCHTENDE LED-ANZEIGE
13
Ventilsteuergerät ValveMate 8040
www.nordsonefd.com/de info.de@nordsonefd.com
+49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Betriebs-Modi (continued)
DELAY — Im DELAY-Modus können die Zeit-Einstelltasten
für die Eingabe einer Verzögerung vor jedem Sprühzyklus verwendet
werden, um die Anstiegsflanke der Ventil-Öffnungszeit einstellen zu
können. Diese Verzögerung stellt sicher, dass das gesamte Material,
nachdem das Ventil geschlossen ist, auch versprüht wird, damit eine
saubere Düse zurückbleibt.
Dauer-Modus
Kanäle ···· und ···· können in einen Dauer-Modus /
Verzögerungs- Betrieb gebracht werden. Im Setup-Modus ,
Drücken Sie die SEL-Taste , um einen Kanal auszuwählen Drücken
Sie die Auf- und Ab-Tasten , um den Kanal für den Dauerbetrieb
einzustellen. Drücken und halten Sie die Ab-Taste für 5 Sekunden
oder solange, bis “– – –” im LED-Display erscheint. Dies erzeugt den
Dauermodus. Wiederholen Sie die Schritte für jeden Kanal, bei dem der
Dauer-Modus erforderlich ist. Um zur Zeit-Einstellung zurückzukehren,
wechseln Sie in den SETUP-Modus Wählen Sie mit der SEL-Taste
den entsprechenden Kanal. Drücken Sie die Auf- und Ab-Tasten
gleichzeitig.”0.000” erscheint auf dem LED-Display. Geben Sie nun die
gewünschten Zeiten ein.
