19
Ventilsteuergerät ValveMate 8040
www.nordsonefd.com/de info.de@nordsonefd.com
+49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Schema Initialisierungsanschlüsse
3/2 Wegeventil
2 Magnetventile
24 VDC
je 5 Watt max.
gemeinsamer Minuspol
Eingänge
Ausgänge
Schließer
5–24VDC
Eingang
100mA max.
Spannungsquelle
24VDC
100mA max.
Auslösespannung
5–24 VDC
2,2mA bei 5 VDC
15,0mA b. 24VDC
larmeingang
Ext. Schließer
10mA ma
Versorgungsspannung
24 VDC
0,83 A min.
20
Ventilsteuergerät ValveMate 8040
www.nordsonefd.com/de info.de@nordsonefd.com
+49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Montieren Sie die Magnetventilinsel an einer
freien Stelle nahe beim Dosierventil.
Verbinden Sie die Magnetventilinsel mit dem
Ventilsteuergerät ValveMate 8040 mit Hilfe des
mitgelieferten Kabels.
Siehe Skizze für die farblich codierte Kabel-
Kennzeichnung.
Schließen Sie die Druckluftversorgung (geregelt/
gefiltert) an der Magnetventilinsel an.
Die Druckluftversorgung zu den Magnetventilen
sollte auf 5,5bar (80psi) eingestellt sein.
Anschluss der Sprühventile
Alle EFD-Sprühventile werden mit einer
Aufbauanleitung ausgeliefert. Die Beschreibung
erklärt den Betrieb und den Aufbau des Ventils
zusammen mit dem Vorratsbehälter. 6) Verbinden
Sie den Steuerdruckeingang des Ventils mit dem
entsprechenden Magnetventilausgang für die
gepulste Druckluft. 6a.) Der weiße Schlauch gehört
in den weißen Fitting für die gepulste Luft. 6b.)
Der schwarze Schlauch gehört in den schwarzen
Fitting für die Sprühluft.

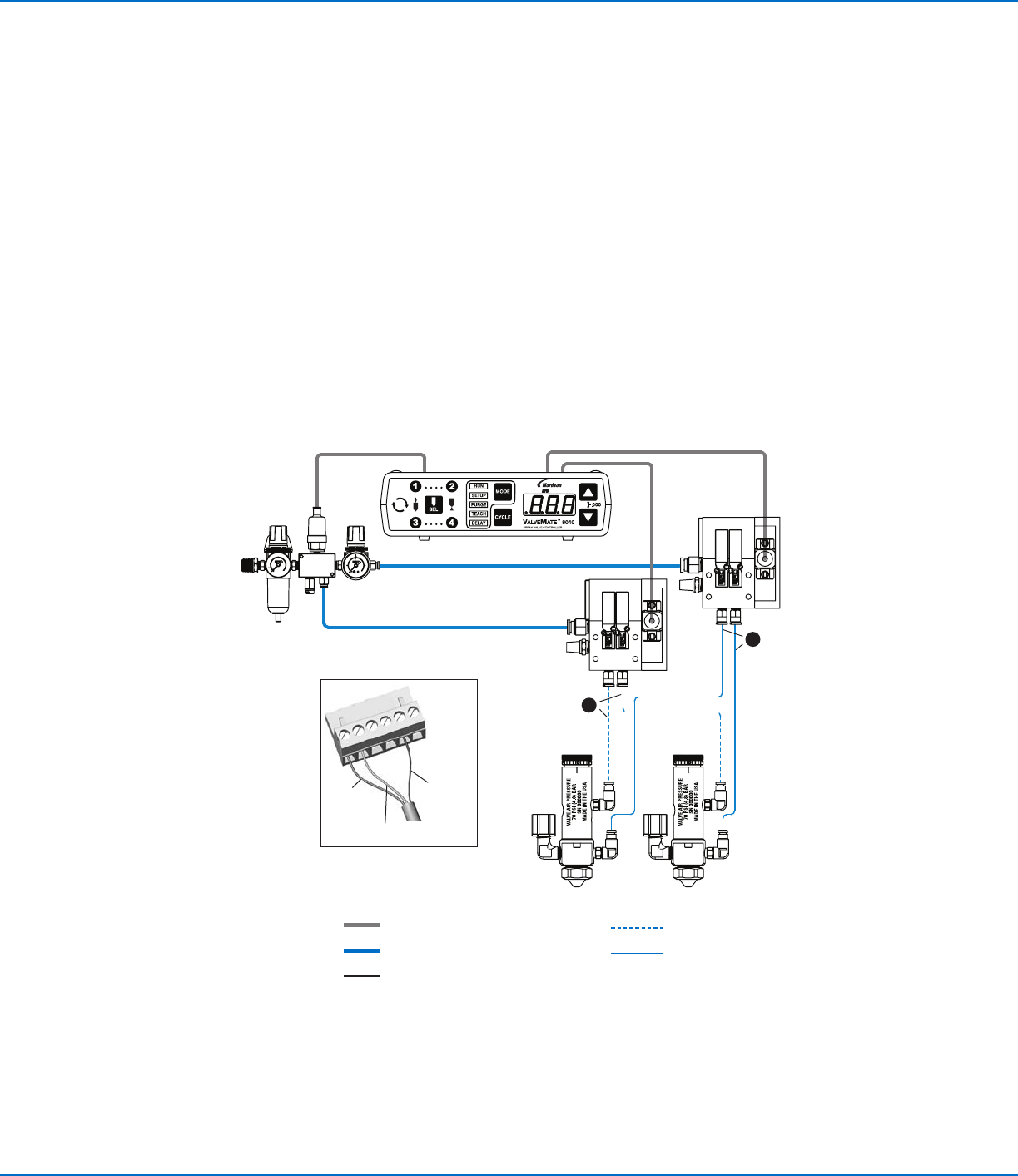

Aufbau der Magnetventile
Stromkabel
Dauerluft
Material
Gepulste Luft
Sprühluft
Common
— Blue
Channel 2 — Brown
Channel1
— Black
6a
6b
21
Ventilsteuergerät ValveMate 8040
www.nordsonefd.com/de info.de@nordsonefd.com
+49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

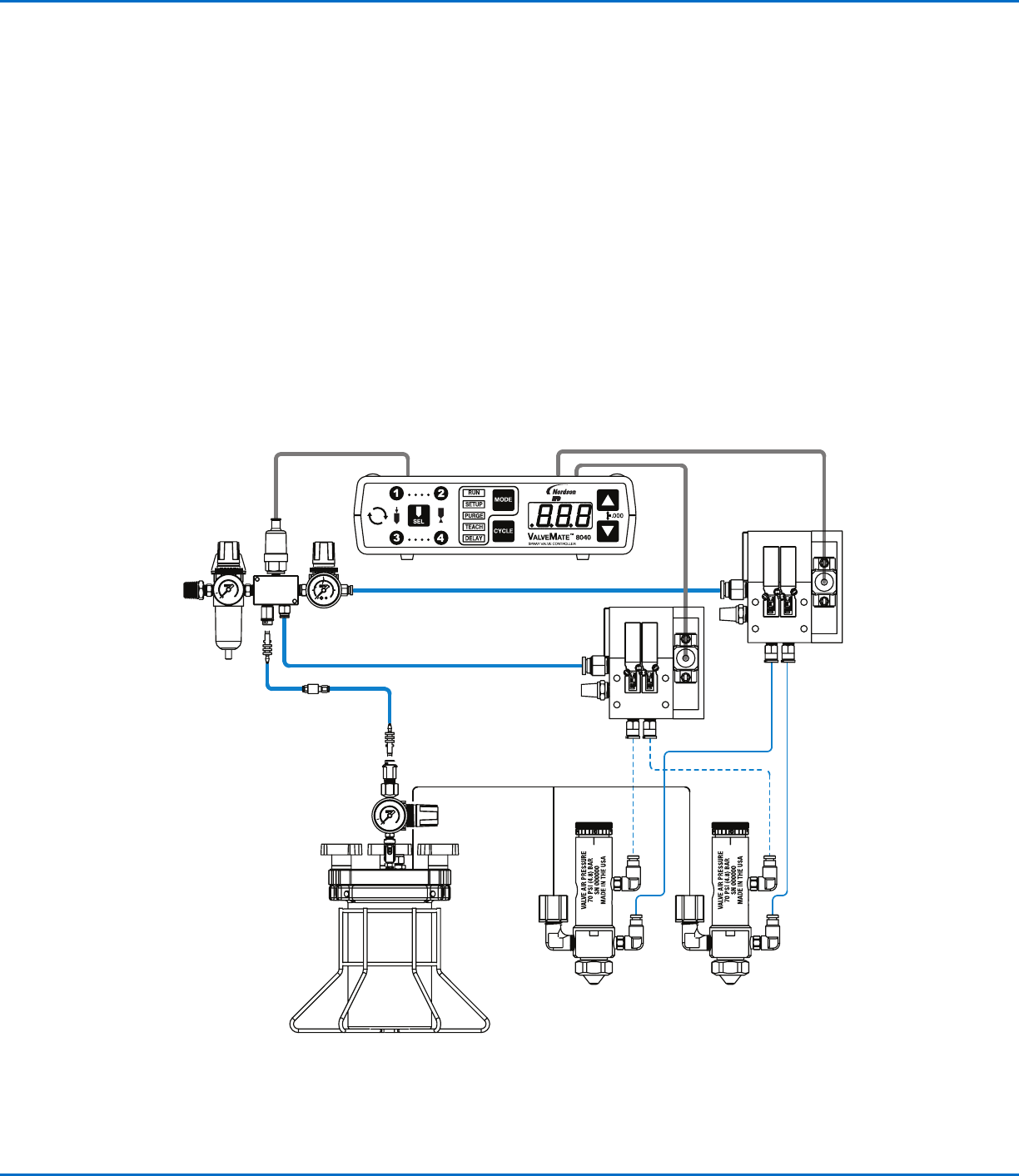

Überprüfung der Anschlüsse
Die Druckluft zur Magnetventilinsel sollte auf
5,5bar (80psi) eingestellt sein.
Der Sprühluftdruckregler ist auf 1,02bar (10psi)
eingestellt.
Die Magnetventile und die Ausgänge sind
korrekt angeschlossen.
Die Sprühventile und der Material-
Vorratsbehälter sind richtig miteinander
verbunden.
Die Sprühventile sind eigerichtet und installiert
nach den Anweisungen der Sprühventil-
Betriebsanleitung.
Schließen Sie das Netzteil für die
Stromversorgung an. Überprüfen Sie die
Anzeige und das LED-Display.
HINWEIS: Das ValveMate 8040 verfügt über
keinen Netzschalter (ON/OFF). Das Gerät ist immer
eingeschaltet, solange es mit Strom versorgt ist.
