13 Ventilsteuergerät ValveMate 8040 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung. Betriebs-Modi (continued)…
12
Ventilsteuergerät ValveMate 8040
www.nordsonefd.com/de info.de@nordsonefd.com
+49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

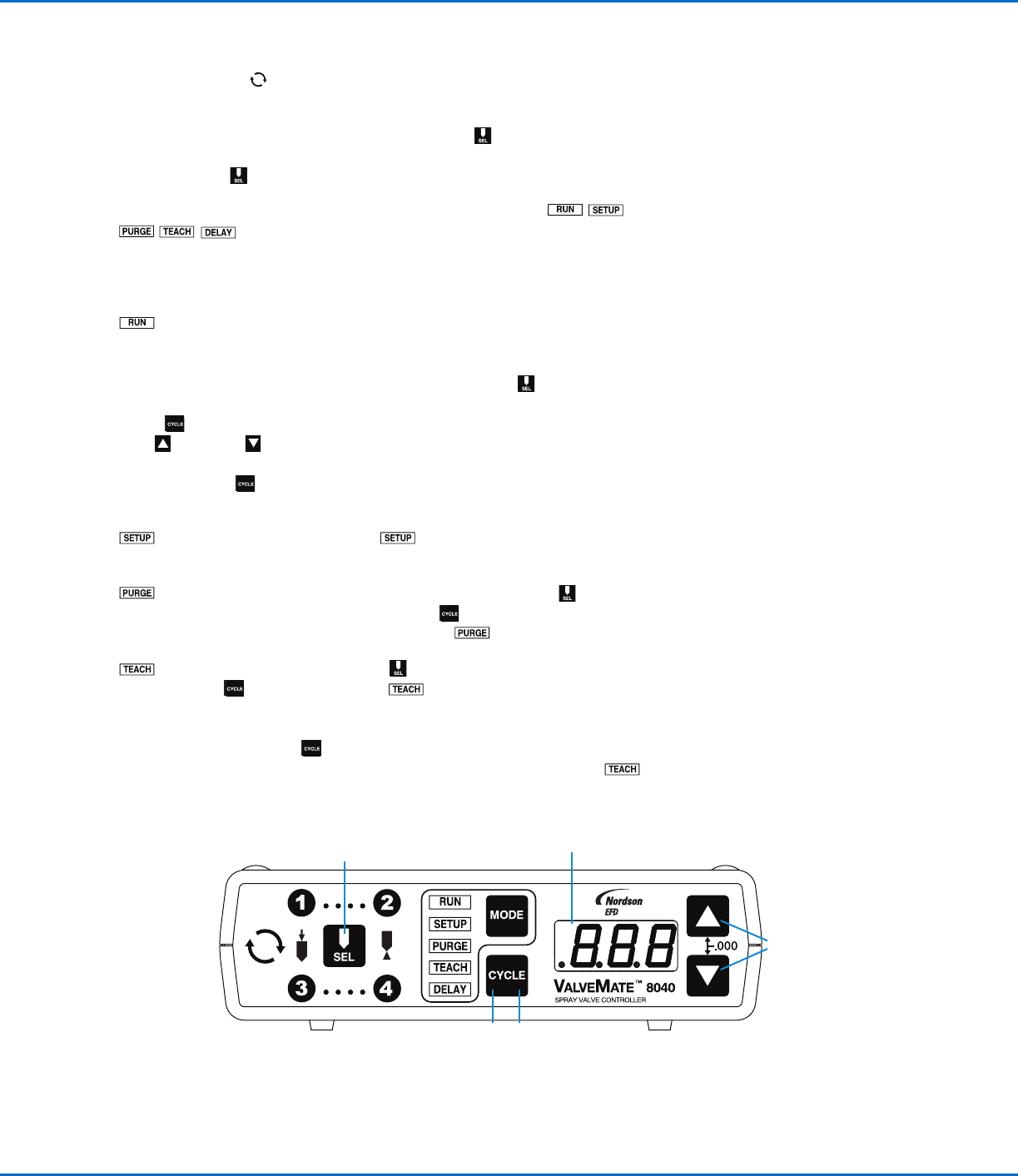

Anzeige-LED
Die Anzeige-LED ganz links leuchtet jedesmal, wenn eines der Ventile
angesteuert wird.
Die 4 nummerierten LED, die um die SEL-Taste herum angeordnet
sind, leuchten ···· und ···· aufeinanderfolgend. Durch Drücken
der SEL-Taste leuchten alle 4 LED.
In der Mitte der Frontplatte befinden sich 5 Anzeige-LED.
. Diese LED zeigen den Betriebsmodus an.
Betriebs-Modi
RUN — Das ValveMate 8040 kann durch Rückmeldungen in einem
Sprühzyklus gestartet werden. Zeiteinstellungen können direkt, auch
während das Gerät arbeitet, vorgenommen werden. Für
Direkteinstellungen wählen Sie über die SEL-Taste den
entsprechenden Kanal. ···· und ····. Drücken Sie die Zyklus-
Taste . Das LED-Display leuchtet entsprechend. Drücken Sie die
Auf- oder Ab- Tasten, um die Zeit für den ausgewählten Kanal zu
erhöhen oder zu verringern. Bei Beendigung drücken Sie die
ZYKLUS-Taste , um eine neue Zeit einzugeben. Start-Signale sind nur
im RUN-Modus möglich.
SETUP — Im SETUP-Modus können Zeiteinstellungen
vorgenommen und die Dosiermenge getestet werden.
PURGE — Ermöglicht die Spülung der ausgewählten oder aller
Kanäle für die Dauer, die die Zyklus- Taste gedrückt wird. Gespült
werden kann mit und ohne Sprühluftfunktion . (Siehe Seite 17).
TEACH —Auswahl der Kanäle . Drücken und halten Sie die
Zyklus- Taste im TEACH-Modus und das LED-Display leuchtet
für 5 Sekunden auf, bevor die TEACH-Funktion beginnt. Fügen Sie
Taktzeit zum ausgewählten Kanal hinzu durch ständiges Drücken und
Halten der Zyklus-Taste oder beider Tasten, um den Kanal für den
Dauerbetrieb einzustellen und beginnen Sie die TEACH-Sequenz ,
wie vorher beschrieben. Wiederholen Sie die Sequenz für jeden Kanal.
LEUCHTENDE LED-ANZEIGE
13
Ventilsteuergerät ValveMate 8040
www.nordsonefd.com/de info.de@nordsonefd.com
+49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

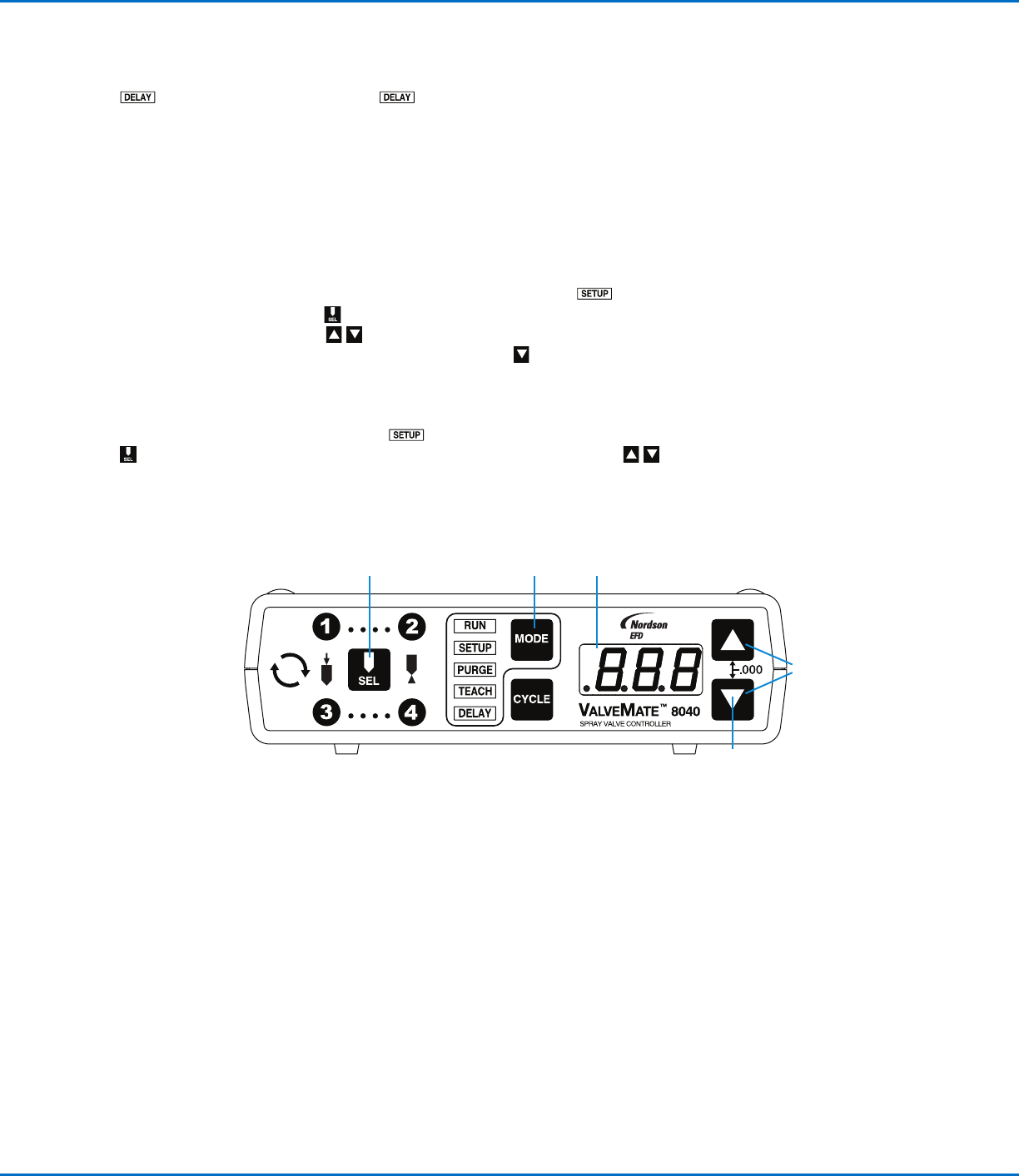

Betriebs-Modi (continued)
DELAY — Im DELAY-Modus können die Zeit-Einstelltasten
für die Eingabe einer Verzögerung vor jedem Sprühzyklus verwendet
werden, um die Anstiegsflanke der Ventil-Öffnungszeit einstellen zu
können. Diese Verzögerung stellt sicher, dass das gesamte Material,
nachdem das Ventil geschlossen ist, auch versprüht wird, damit eine
saubere Düse zurückbleibt.
Dauer-Modus
Kanäle ···· und ···· können in einen Dauer-Modus /
Verzögerungs- Betrieb gebracht werden. Im Setup-Modus ,
Drücken Sie die SEL-Taste , um einen Kanal auszuwählen Drücken
Sie die Auf- und Ab-Tasten , um den Kanal für den Dauerbetrieb
einzustellen. Drücken und halten Sie die Ab-Taste für 5 Sekunden
oder solange, bis “– – –” im LED-Display erscheint. Dies erzeugt den
Dauermodus. Wiederholen Sie die Schritte für jeden Kanal, bei dem der
Dauer-Modus erforderlich ist. Um zur Zeit-Einstellung zurückzukehren,
wechseln Sie in den SETUP-Modus Wählen Sie mit der SEL-Taste
den entsprechenden Kanal. Drücken Sie die Auf- und Ab-Tasten
gleichzeitig.”0.000” erscheint auf dem LED-Display. Geben Sie nun die
gewünschten Zeiten ein.
14
Ventilsteuergerät ValveMate 8040
www.nordsonefd.com/de info.de@nordsonefd.com
+49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

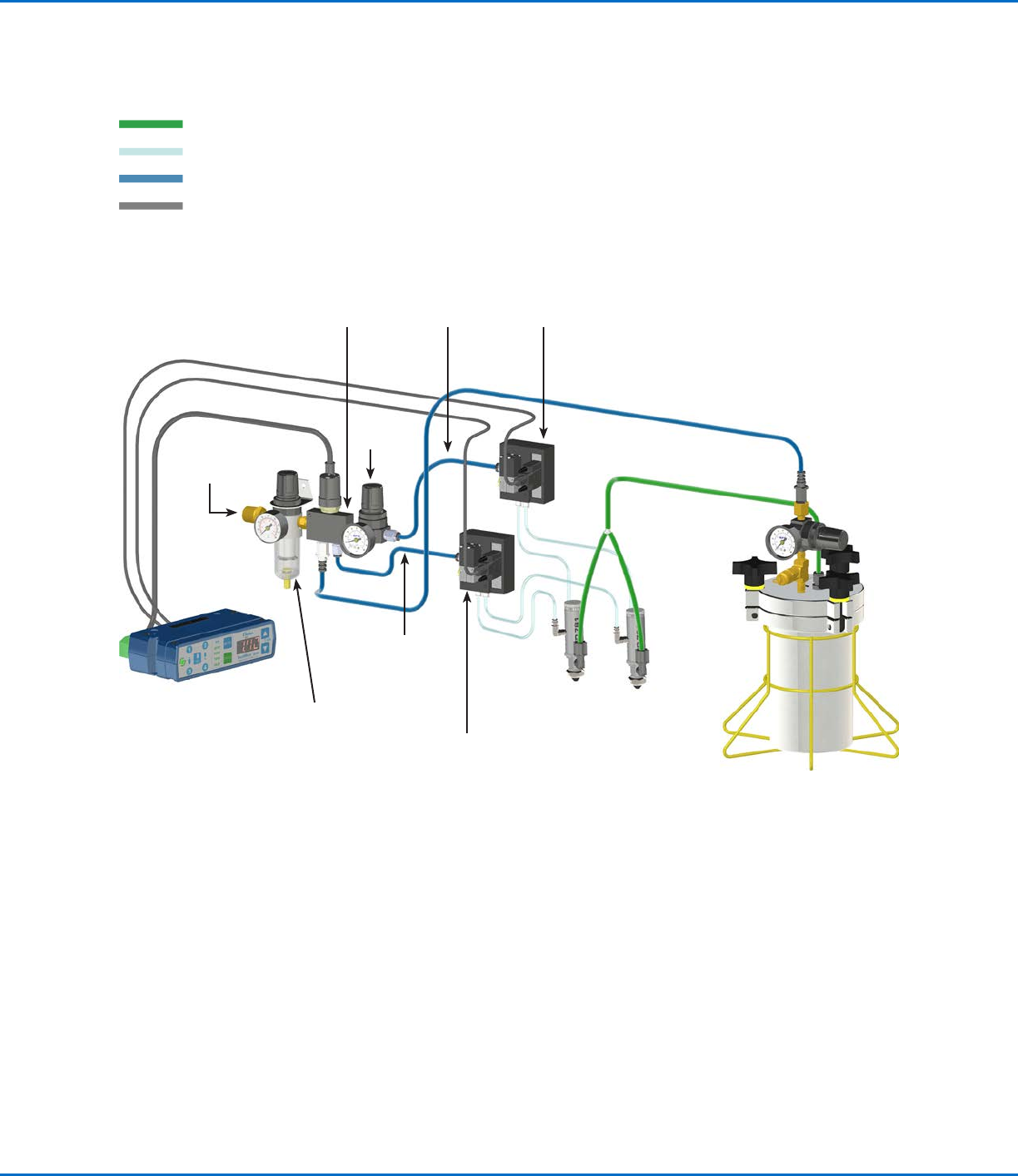

Setup — 2-Ventile-System
Alarm
In
Druck-
schalter
Luftschlauch
Materialschlauch
Gepulste
Luft
Sprüh-Ventile
1-Liter-Tank
Filter/Regler
Magnetventil-Kabel
Sprühluft-
Magnetventilinsel
Ventilsteuergerät
ValveMate 8040
Druckluft
Sprühluft
Steuerluft für
Magnetventilinsel
Sprühluft
Steuerluft
Sprühluft
Material
Gepulste Luft, Sprühluft
Dauerluft
Stromkabel
