Siehe Seite 14 für ein detailliertes Schema für die
Initialisierungsanschlüsse.
1····2 und 3····4 Kanal-Initiierung
Das ValveMate 8040 kann durch den Startimpuls von 5–24VDC an der
entsprechenden Eingangsklemme ausgelöst werden. Ein Schema des
System-Setups finden sie detailliert auf Seite 9.
Alarm-Input/Output-Verbindung
Das ValveMate 8040 verfügt über einen Alarm-Input/Output (Ein-
und Ausgang). Die Alarm-Eingang kann genutzt werden über
eine Verbindung entweder mit einem Druckluftsensor, Niedrig-
Füllstandssensor (wenn verwendet) oder anderen ähnlichen
Vorrichtungen, die einen Alarm auslösen können. Alarmschalter müssen
in Serie geschalten und normale geschlossene Schalter sein.
Wenn kein Alarmgeber verwendet wird, müssen die Positiv-
(+) und Negativanschlüsse (-) des Alarm- Eingangs gebrückt
werden, um die Alarmfunktion zu deaktivieren.
Der Alarm-Ausgang ist ein gewöhnlicher Ausschalter, der von
einer externen 5–24VDC-Versorgung versorgt und für eine externe
berwachung wie z.B. einer SPS-Steuerung verwendet werden kann. Die
maximale Last beträgt 100mA bei 5–24VDC.
Initialisierungsanschlüsse
18
Ventilsteuergerät ValveMate 8040
www.nordsonefd.com/de info.de@nordsonefd.com
+49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Initialisierungsanschlüsse
(Fortsetzung)
Zyklusende-Verbindung (EOC)
Nach dem Ende eines Sprühzyklus schließt sich ein offener
Kollektorkreislauf und bleibt geschlossen bis zum nächsten Sprühzyklus.
Diese Schaltung kann verwendet werden für die Rückmeldung zum
Zentralcomputer, zum Start eines anderen Elements aus einer Serie oder
eine andere Bedingung, die dem Dosierzyklus folgt. Der Stromkreislauf
schließt sich, wenn alle Sprühaktivitäten abgeschlossen sind.
Nach dem Schließen fließt Strom aus der externen Quelle durch die
Schaltung, wodurch ein 5 bis 24VDC Verbraucher versorgt wird oder
der Zustand einer übergeordneten Steuerung mitgeteilt werden kann.
Der angezeigte Verbraucher kann ein Relais aber auch ein anderes
Element sein, das innerhalb des 5 bis 24VDC-Bereiches angesteuert
werden kann. Die Gesamtleistung des Verbrauchers darf 100 mA nicht
überschreiten.
Spannungsquelle 24 VDC
Die Spannungsquelle 24 VDC 100mA kann zur Stromversorgung des
EOC und des Alarm-Ausgangs für Alarmzwecke verwendet werden.
Sie kann auch als Stromquelle für eine Anzeigevorrichtung oder den
Initialisierungseingängen über einen externen Schließerkontakt für alle 4
Eingänge dienen.
19
Ventilsteuergerät ValveMate 8040
www.nordsonefd.com/de info.de@nordsonefd.com
+49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

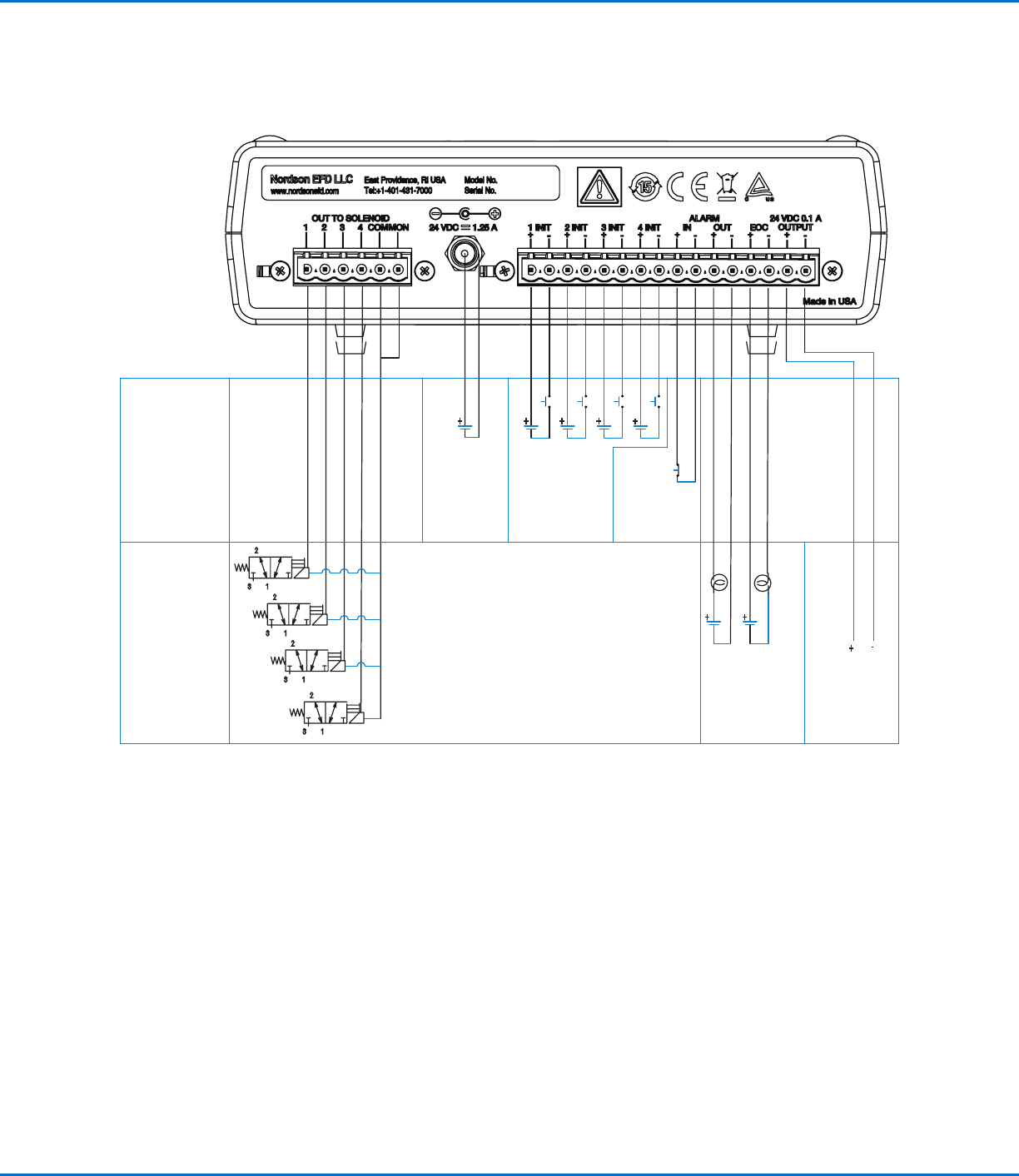

Schema Initialisierungsanschlüsse
3/2 Wegeventil
2 Magnetventile
24 VDC
je 5 Watt max.
gemeinsamer Minuspol
Eingänge
Ausgänge
Schließer
5–24VDC
Eingang
100mA max.
Spannungsquelle
24VDC
100mA max.
Auslösespannung
5–24 VDC
2,2mA bei 5 VDC
15,0mA b. 24VDC
larmeingang
Ext. Schließer
10mA ma
Versorgungsspannung
24 VDC
0,83 A min.
