794 シリーズスクリューバルブ
9
794-SBの設定
注意
バ ルブ の 取 付・使 用 の 前 に 、ディス ペ ンシ ン グ シス テム 全
ての構成機械の取扱説明書をよく読み、取扱方法をよく
理 解してください 。
スライドヘッド、フットノズ ル 、固 定 ヘッドタイプタイプ :
1. バルブを数秒間連続して動かすため、所定のパージ
ングを開始してください。液剤経路から全てのエアー
が排出されるまでパージングを繰り返します。
ス ラ イ ド ヘ ッ ド 、フ ッ ト ノ ズ ル タ イ プ に つ い て は 、続 け て 下
記 の 手 順を 行ってください :
2. 最 初 につまみ ナットを 緩 め 、フットを 完 全 に 押 し 込
み、つまみナットを締めます。そして図4 から6に示さ
れている手順に従い、調整フットを“ゼロ”にします。
図4 設定1. 示されている3つの手順に従い、スライ
ドヘッドがその可動距離のおよそ中央に位置するよ
うに、オートディスペンスシステムの Z 軸の停止位置
を設定します。20ゲージ以上の大きさのノズルの場
合は、外径の1/4程の長さを高さに設定します。
図5 設定2. 図5に示す3つの手順に従い、フットをゼ
ロに設 定します。
図4 設定1
1. 垂直軸を、
3. スライドが動
き始めます
2. フットが表面に接触する
まで移 動させると、
図5 設定2
1. 調整リングを、
2. この2つの面が
平らになるまで
回 し 、と 、
3. その状態で、ゼロ
の位置に一番近
いインデックスマ
ークにゼロを合
わせます
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
794 シリーズスクリューバルブ
10
調整
スライドヘッド、フットノズ ル 、固 定 ヘッドタイプ のバ ルブ
吐出サイズの主な調整要素はバルブ開放時間です。一般
的 に 、大 き な 吐 出 サ イ ズ を 実 現 す る た め に は 、吐 出 時 間 を
長くする、ノズ ルを大きくする、ワークとの 間 隔 を広くする
ことが必要になります。（図7参照）。(吐出前の）セトリング
タイムと ( 吐 出 後 の ）ドウェルタイムを 考 慮 することも 忘 れ
ないでください。非常に少量の吐出を行なう場合は、先端
加工ノズルをご利用ください。エアー圧は、スクリューが
回転しないで、液剤がポタポタと垂れる状態の 少し下の
値 で 設 定してください 。
図7 Z間隔の調整
図6 設定3
図6 設定3. 図6の手順4、5、6に従い、フットがワー
クや固定具、電気部品やその他の部品の邪魔になら
ない方向に設定します。
3. 図7に示す手順に従い、ワークとノズルの間隔を設定
します。先端加工ノズル以外のノズルをご使用の場
合、ノズル外径の25％ほどの間隔に設定します。
面取り加工ノズルの場合は、内径の25％程度の距離
に設 定します。
調整ダイアルの目盛は2μm、また は0.000076"に
相当し、1回転は60μm、または0.0024"に相当しま
す。
設 定（ つ づ き ）
4. つまみナットを
緩めます。
5. 必要に応じてフットの
位置を調整します。フッ
トがワーク表面に接触
するように 調 整してく
ださい。
6. つまみナットを締め
ます。
調整リングを時計回
りに回すと、Z間隔を
広く調整されます。
単位はμm ダイアル
の 1 目 盛 は 、2 μ m ま
たは0.000076"
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
794 シリーズスクリューバルブ
11
スクリューアッセンブリの 交 換
フットノ ズ ル・固 定 ヘ ッド タ イ プ
図9の指示に従い、スクリューアッセンブリを交換します。
液剤経路に損傷を与えないために、シリンジクランプを緩
め、シリンジを上げ、クランプのスロット部分から液剤供
給チューブを外します。スクリューアッセンブリの交換は、
本体のアッセンブリに六角シャフトを差し込み、本体側の
六角穴とかみ合うまでスクリューアッセンブリを回転させ
てから、スクリューアッセンブリが適切な位置にはまるま
で押し上げます。
ノズルの交換
ノズルの交換は、図8の指示に従ってください。ノズルの
軸方向位置を適正に設定するには、微調整アッセンブリ
のキャップを、スクリューアッセンブリに対ししっかりと固
定 さ れ る ま で 締 め ま す 。ノ ズ ル は 、ノ ー ド ソ ン E F D の 長 さ
1/4"ノズル（7018029から7018462のサイズ）をご使
用ください。ゲージのサイズと外径のラインナップに関し
ては、カタログをご参照ください。ノズル交換を行なった
ら、必ずフットを再度ゼロに設定してください。

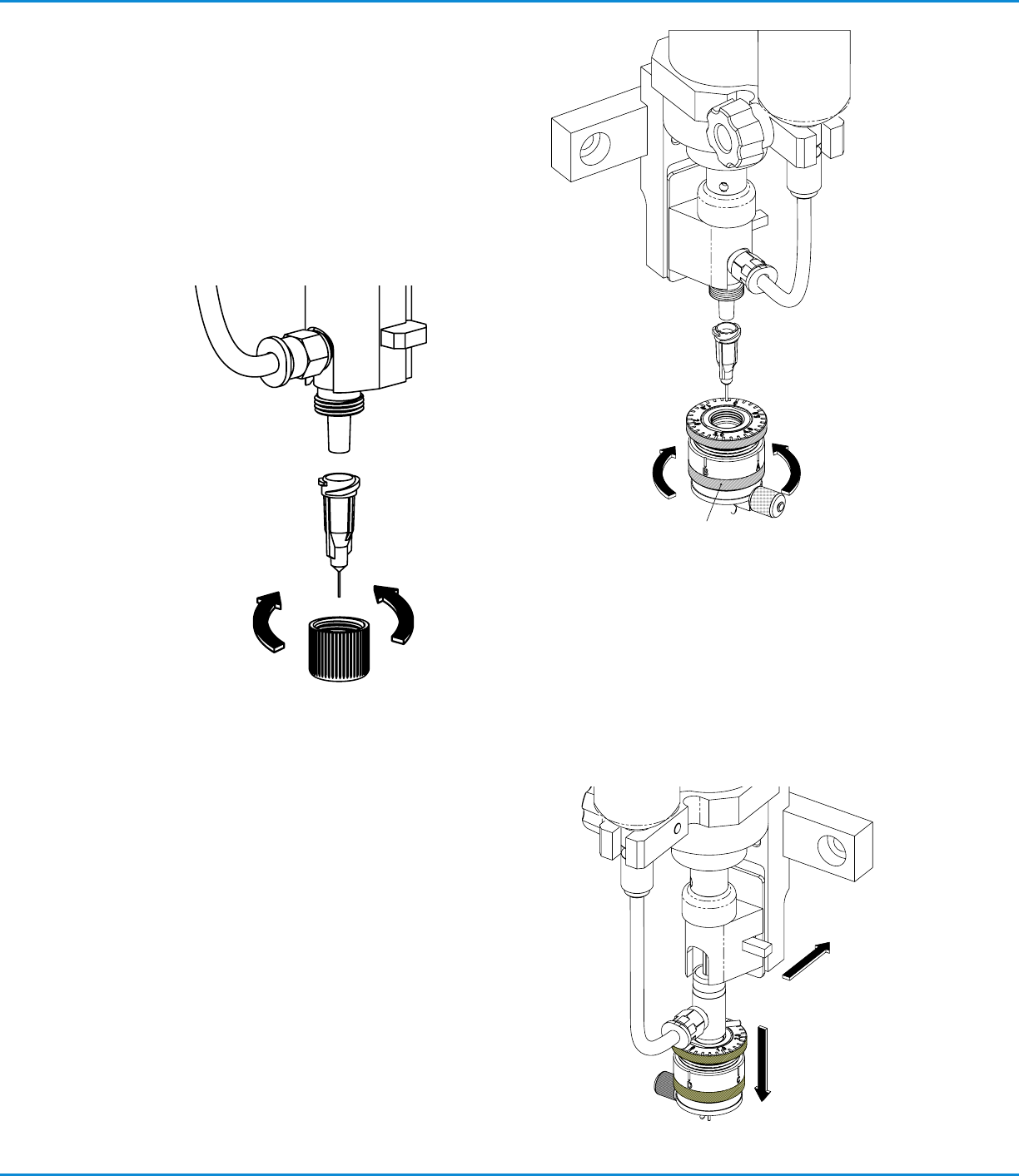

図9 スクリューアッセンブリの交換
図8b ノズル交換 フット付ノズル
図8a ノズル交換 ヘッド
1. ナットを緩めて
外す。
2. ノズルを外し交換
する(1/4”ノズル
のみ)。
3. ナットをつけて締
める。
1. 微調整アッセ
ンブリを緩めて
外す。
2. ノズルを外し交換する
（SBおよびSRタイプ
は1/4"ノズルのみ）。
3. 微調整アッセン
ブリをつけて締
める。
ここをつか む
1. リリースレバー
を押し込む。
2. 微調整アッセ
ンブリを押し下
げる。
