794 シリーズスクリューバルブ
12
メンテナンス
注意
バルブの取付の前に、ディスペンシングシステム全
ての構成機械の取扱説明書をよく読み、取扱方法
をよく理解してください。作業を進める前にオート
ディスペンスシステムを 完 全 にシャットダ ウンしてく
ださい。
パージング
製造シフトの間、あるいは使用8時間ごとに、バルブ
パージ用コンパウンド(P/N 7019147）のご使用を
推奨します。 コンパウンドを使用することで液剤経
路にある残留物を取り除き、その後の使用において
バルブの 調 子 を整 えることができます。
1. バ ルブパージ 用コンパウンドが 入ったシリンジ
を、液剤供給口に取り付けます。
2. シ リ ン ジ に エ ア ー 圧 を か け 、パ ー ジ 用 コ ン パ ウ
ンドがバルブ内の残留物を全て押し出すまで
バルブを運転します。コンパウンドは、次回バル
ブを運転するまでバルブ内に残しておいて構い
ません。
3. パ ー ジ 用 コ ン パ ウ ン ド を 取 り 除 く 場 合 は 、吐 出
する液剤の入ったシリンジを取り付け、バルブ
からコンパウンドが全て吐き出されるまでバル
ブを運 転します。

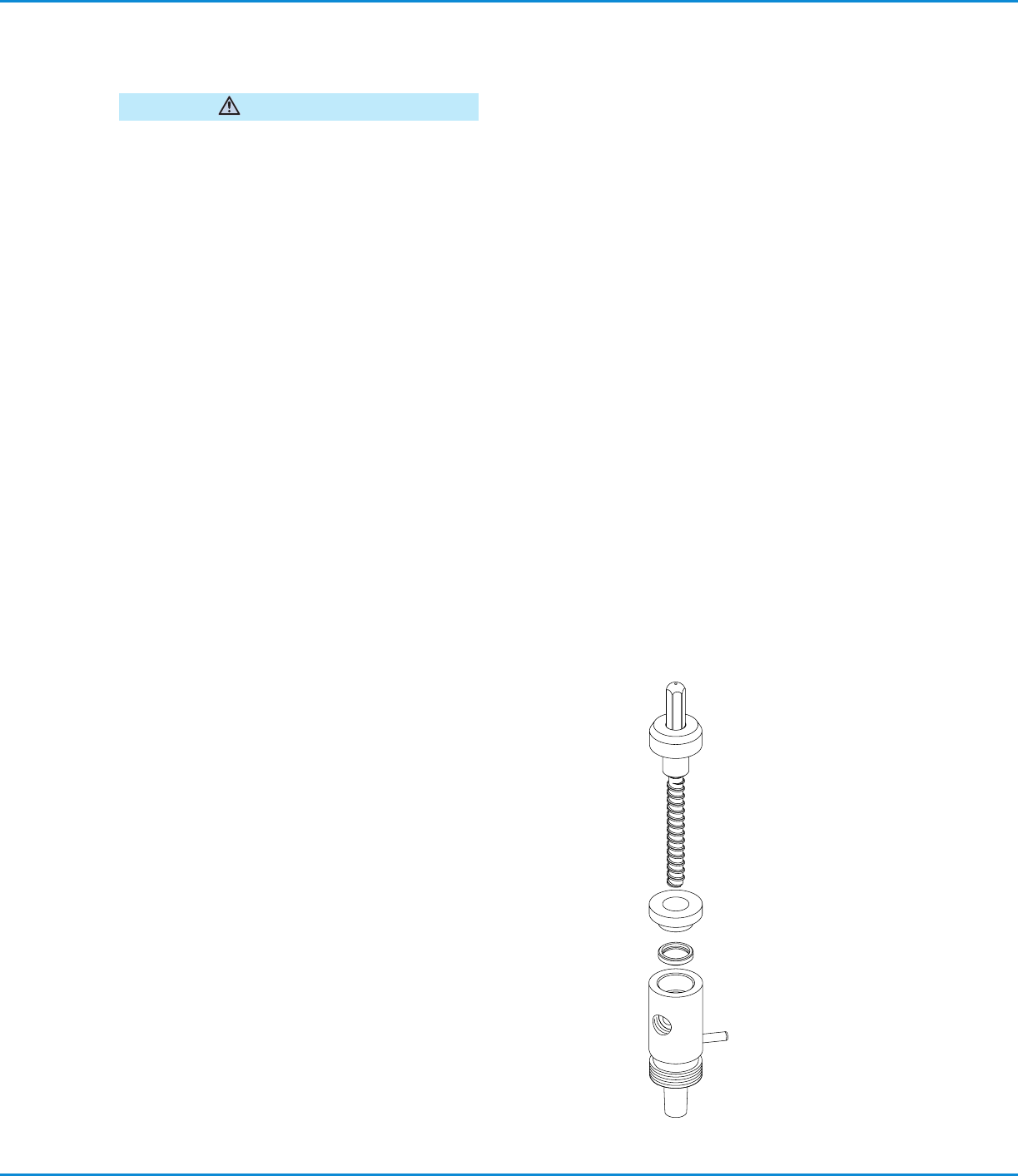

図10 スクリューアッセンブリ
スクリューアッセンブリの 洗 浄
上記のパージングではバルブの洗浄が不十分な場
合は、下記の手順に従いスクリューアッセンブリを
分解してください(図10参照）
1. シール部を損傷しないよう注意しながら、接液
ボディーからスクリューを引き出します。
2. 爪を使い、注意しながら接液ボディーからベア
リング を外します。
3. 綿棒を使い、シールを外します。
4. 適切な溶剤やブラシ、あるいは超音波洗浄器を
使用して、全てのパーツを洗浄します。
5. シールとベアリングに磨耗や損傷がないか確認
し、必要に応じてパーツの交換をしてください。
6. スプリング 側を内 側にして、ベアリングを利 用し
て丁寧に押し込みながら、シールを接液ボディ
ーへ挿 入します。
7. ベアリングを完全に接液ボディーへ押し込み
ます。
8. シール部を損傷させないよう注意しながら、ス
クリュー を 挿 入 します。
スクリュー
ベアリング
シール
接 液ボディー
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
794 シリーズスクリューバルブ
13
パーツ番号
ブラシレスモータータイプ
部品番号 ピッチ モデル 説明
7029743 8 794-SB 8 ピッチ・スライドヘッド・フットノズ ル
7029742 8 794-FB 8 ピッチ・スライドヘッド・フットノズ ル
7029744 16 794-SB 1 6 ピッチ・スライドヘッド・フットノズ ル・フットノズ ル
7029463 16 794-FB 16ピッチ・固定ヘッド
ブラシモータータイプ
部品番号 ピッチ モデル 説明
7021916 8 794-SR 8ピッチ・スライド ヘッド・フットノズ ル
7029745 8 794-FR 8 ピ ッ チ・固 定 ヘ ッド
7021917 16 794-SR 1 6 ピッチ・スライドヘッド・フットノズ ル
7029746 16 794-FR 16ピッチ・固定ヘッド
はんだペースト
ISO 認証を取得したノードソン EFD の広範なはんだペーストソリューションには、厳格な塗布要件を満たす高
品質の印刷用はんだペーストと塗布用はんだペーストが用意されています。 詳細や無料サンプルのご請求につい
ては、www.nordsonefd.com/JP_SolderPlusPasteをご覧ください 。
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
794 シリーズスクリューバルブ
14
交換用部品
図10 交換用部品
クランプノブ – 4mm x 16mm
ケーブルアッセンブリ
7021981 ブラシノズル
シリンジクランプ
取付用治具
7021960
六角穴付ボルト2本
M5 x 12mm
7023548
スクリューアッセンブリ
16ピッチ ルアー7021985
8ピッチ7021984
スクリュー
16ピッチ 7021978
8ピッチ 7021988
ベ ア リ ン グ 、ス ク リ ュ ー 用
7021964
シ ー ル 、ス ク リ ュ ー 用
7014770
接 液ボディー
7021921
ノードソンEFD1/4"ディ
ス ペ ン シ ン グノズ ル
ノズルリテーナールアー
7021973
フット
スタッド、フットクランプ 用
ナット、フットクランプ 用
接 液 ボ デ ィ・ラ ッ チ・ア セ
ンブリ — 固定ヘッド
7029688
継手#10-32 x 5/32"プッシュイン
7021724
継手、シリンジ吐出部、Smooth Flow
7021923
7012526
ハイフローキット794用
スクリューバ ルブ –
1/4" OD x 1/8" ID ホース
ウレタンチューブ、3/32" x 5/32"
7016761
微調整アッセンブリ
7021925
フレックスカップリング
7361931
