www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
794 シリーズスクリューバルブ
5
仕様
注 記： 仕様と技術詳細は事前の予告無く変更されることがあります。
項目 仕様
寸法 237.4 mm （長）x 31.7 mm (径）(9.35" x 1.25")
重量 544.0 g (19.2 oz)
スクリュー速度(ドライ時） 入力電圧に応じて 250～500 RPM
スクリュー ピッチ 8, 16
入力電圧 DC10～24V(リップル 10％以下)
最大加速度 2.0 g (0.07 oz)
最大直流 SR & FR — 240 mA
SB & FB — 670 mA (遅延型ヒューズ推奨)
入力エアー圧 0–2.07 bar (0–30 psi)
最大液送圧力 2 bar (30 psi)
液剤供給口 SUS304: #10-32x5/32"
オプ ション・ プ ッシ ュ 式： ポリプ ロ ピ レン
液 剤 インレットスレッド 10～32、低プロファイル
接 液ボディー 440C硬質ステンレス
スクリュー 440C硬質ステンレス
準拠 China RoHS
全てのステンレス部品は不動態処理済み。
RoHS标准相关声明标准相关声明 (中国RoHS有害物質宣言)
产品名称
部品名
有害物质及元素
有毒・有害物質と元素
铅
鉛
(Pb)
汞
水銀
(Hg)
镉
カドミウム
(Cd)
六价铬
六価クロム
(Cr6)
多溴联苯
多臭素化
ビフェニル
(PBB)
多溴联苯醚
ポリ臭素化ジフ
ェニルエーテル
(PBDE)
外部接口
外部電気接続
X 0 0 0 0 0
O:表示该产品所含有的危险成分或有害物质含量依照EIP-A,EIP-B,EIP-C
的标准低于SJ/T11363-2006限定要求。
この部品の均質物質が含む有毒・有害物質が、EIP-A、EIP-B、EIP-Cのカテゴリーにおいて、SJ/T11363-2006に定める制限量未満
であることを 意 味します。
X:表示该产品所含有的危险成分或有害物质含量依照EIP-A,EIP-B,EIP-C
的标准高于SJ/T11363-2006限定要求.
この部品の均質物質が含む有毒・有害物質が、EIP-A、EIP-B、EIP-Cのカテゴリーにおいて、SJ/T11363-2006に定める制限量以上
であることを 意 味します。
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
794 シリーズスクリューバルブ
6
梱包内容
794スクリューバルブには以下のものが付属しています。
部品番号 説明 数量
7016129 アダプター、10cc用、6’ 1
7016134 アダプター、30cc用、6’ 1
7019147 バルブパージ用コンパウンド 1
7021996 ノズ ル キット 1
7023704 ドットテストシ ート 3
7023750 バルブパージSDS 1
7023785 バルブパージ取扱説明書 1
機種
8 ピ ッ チ ス ク リ ュ ー バ ル ブ 、ブ ラ シ レ ス
スライドヘッド、ブラシレスモーター、フットノズル (SB)
固定ヘッド、ブラシレスモーター (FB)
1 6 ピ ッ チ ス ク リ ュ ー バ ル ブ 、ブ ラ シ レ ス
スライドヘッド、ブラシレスモーター、フットノズル (SB)
固定ヘッド、ブラシレスモーター (FB)
8 ピ ッ チ ス ク リ ュ ー バ ル ブ 、ブ ラ シ 7
スライドヘッド、ブラシモーター、フットノズル (SR)
固定ヘッド、ブラシモーター (FR)
1 6 ピ ッ チ ス ク リ ュ ー バ ル ブ 、ブ ラ シ 7
スライドヘッド、ブラシモーター、フットノズル (SR)
固定ヘッド、ブラシモーター (FR)
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
794 シリーズスクリューバルブ
7
794-SBの取付
警告
作業を行なう前に、自動化システムとバルブコントロ
ーラーへの電力と入力エアー圧を全て切断してくだ
さい。
1. バルブに付属のブラケット、またはその他の装置
の 適 切 なマウントブラケットを 使 用 して、ロ ボット
の Z 軸にバルブを確実に取り付けます。
2. モーターのリード線をバルブコントローラーへ接
続します。白のワイヤーを(+)端子へ、茶色のワイ
ヤーを(-) 端子へ接続します。
3. 液剤供給口継手を、シリンジの液剤吐出部へ装
着します。
4. シリンジをシリンジクランプに挿 入し、適 切な 位
置で固 定します。
5. 液剤供給口継手の位置をバルブの前側に合わせ
て か ら 、ス ク リ ュ ー ア ッ セ ン ブ リ を ス ラ イ ド ヘ ッ ド
にはめ 込みます。
6. 付属の液剤チューブを約80 mm (3-1/8"）の長
さに切り取り、シリンジの吐出部と、スクリューア
ッセンブリの液剤供給口継手に接続します。
7. シリンジアダプターの青 色の先端をシリンジ
の先端に取り付けます。 バヨネット継手をバルブ
コントローラーのエアー 出力口に接 続します。
8. 長さ1/4"のノズルで、適切なゲージのものを取り
付けてださい。(11 ページの「ノズルの交換」を参
照 し て く だ さ い 。)
注 記： 794FBおよび794FRシリーズ（固定ヘッ
ド・ブラシレス/ブラシモーター）は、上記の手順1
～8を参照してください。
白
取付部
スライドヘッド
圧縮エアー
供給口へ
シリンジ
茶
モーターリード線
スクリュー
アッセンブリ
シリンジ
吐出部用
継手
液剤供給
チューブ
ディス ペ ン シ ン グノズ ル
調整可能フッ
トアッセンブリ
シリンジ
クランプ
モーター
チャンバー

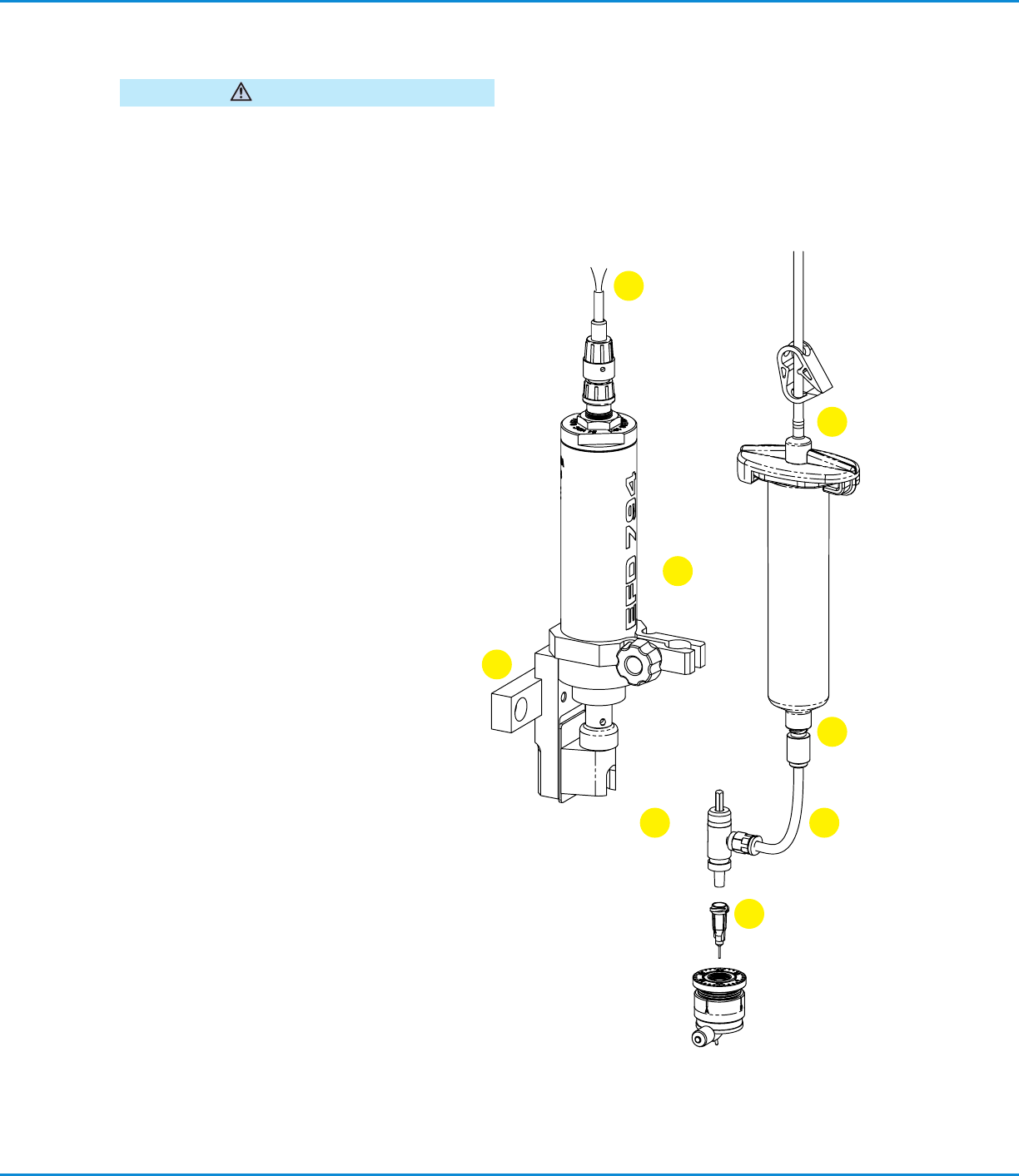

図2 部品明細
(この図は794-SBタイプです)
1
2
3
5
4
6
7
8
