22 K oh Y oung T echnolog y Inc. Measure to Optimiz e: A Complete 3D Inspe ction Solution Defect Viewer 项目 说明 不良目录（ ① ） 在该清单中选择 Pad ， PCB vi ew 移到该位置 Pad ID （ ② ） 显示 Pad 位置及 Pad ID 结果信息 / 条件信息 （ ③ ） 显示检测结果 不良图像及 结果（ ④ ） …
21
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution

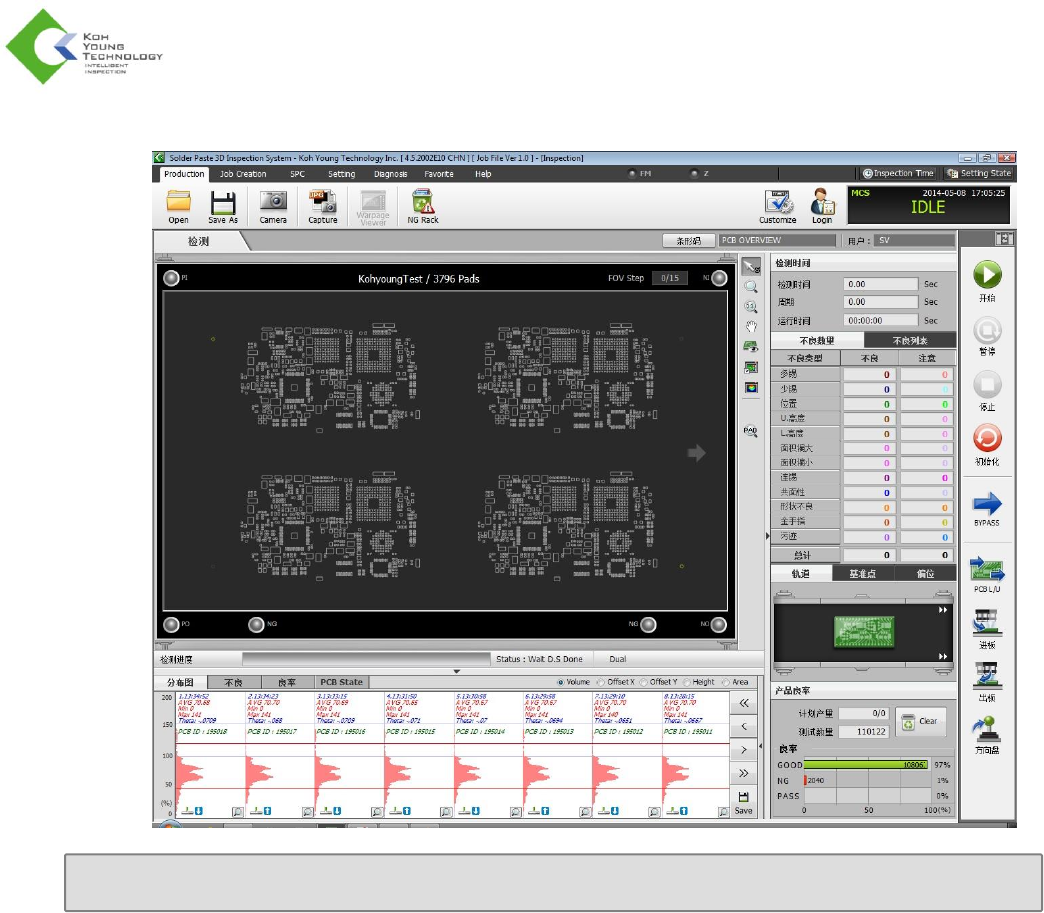

3. 指定相应信息，并单击“OK”（确定）。此时，将显示下列屏幕。
4. 顺时针旋转电源控制开关。电源灯（绿色）亮起。
5. 对系统的原位检查过程结束后，机器状态将变为“IDLE”（闲置）。（大约需要 3 分钟）
6. 如果已载入相应的 Job 文件，那么请单击 "开始"按钮。
7. 此时，将开始执行 PCB 检测。
8. 在检测期间，如发现任何错误，将弹出缺陷查看窗（Defect Viewer）。机器将对其进行
操作。
※ 注：程序状态栏显示为“OFF-Line”（脱机）。不激活就无法操作任何动作。
22
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
Defect Viewer
项目
说明
不良目录（①）
在该清单中选择Pad，PCB view移到该位置
Pad ID（②）
显示Pad位置及Pad ID
结果信息/条件信息
（③）
显示检测结果
不良图像及
结果（④）
在PCB View显示所选组件图像及结果
双击不良目录可以查看该Pad
说明 （⑤）
输入对所选Pad的Comment
JOB 文件变更
1. 在主画面上点击“载入”菜单。
2. Select JOB File 显示时，选择要检测的JOB 文件，点击 "OK"。
3. 自动载入所选的JOB 文件。
3
1
2
4
5
23
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
关闭系统
1. 关闭所有程序。
2. 在 Windows 中，单击“开始”按钮，并选择“关闭计算机”。此时，将显示“关闭计算机”对
话框。
3. 选择“关闭”，并单击“确定”按钮。
4. 计算机关闭后，逆时针旋转电源控制开关。电源灯（绿色）熄灭。
5. 顺时针旋转主电源开关。断路器灯（黄色）熄灭。
6. 将断路器开关设置为“OFF”（关）。
软件通过模式
1. 确保机器的状态为“IDLE”（闲置）。
2. 在左侧按钮栏上，单击 按钮。
3. 机器的状态将变为 "BYPASS"。
4. 机器将所有板放行（一般传送带通过模式），而不执行任何检测。
硬件通过模式
1. 应关闭硬件控制电源。
2. 打开机器底部门，顺时针旋转传送带开关。
3. 顺时针旋转硬件控制电源开关，随后传送带开关灯亮起。
4. 仅传送带模式开始运行。
5. 机器将被用作传送带。
6. 要返回正常模式，请按相反顺序操作。
※ 警告：您必须仅在计算机不能正常工作的紧急情况下使用该模式。
