Koh Young Technology Inc.

Measure to Optimize: A Complete 3D Inspection Solution

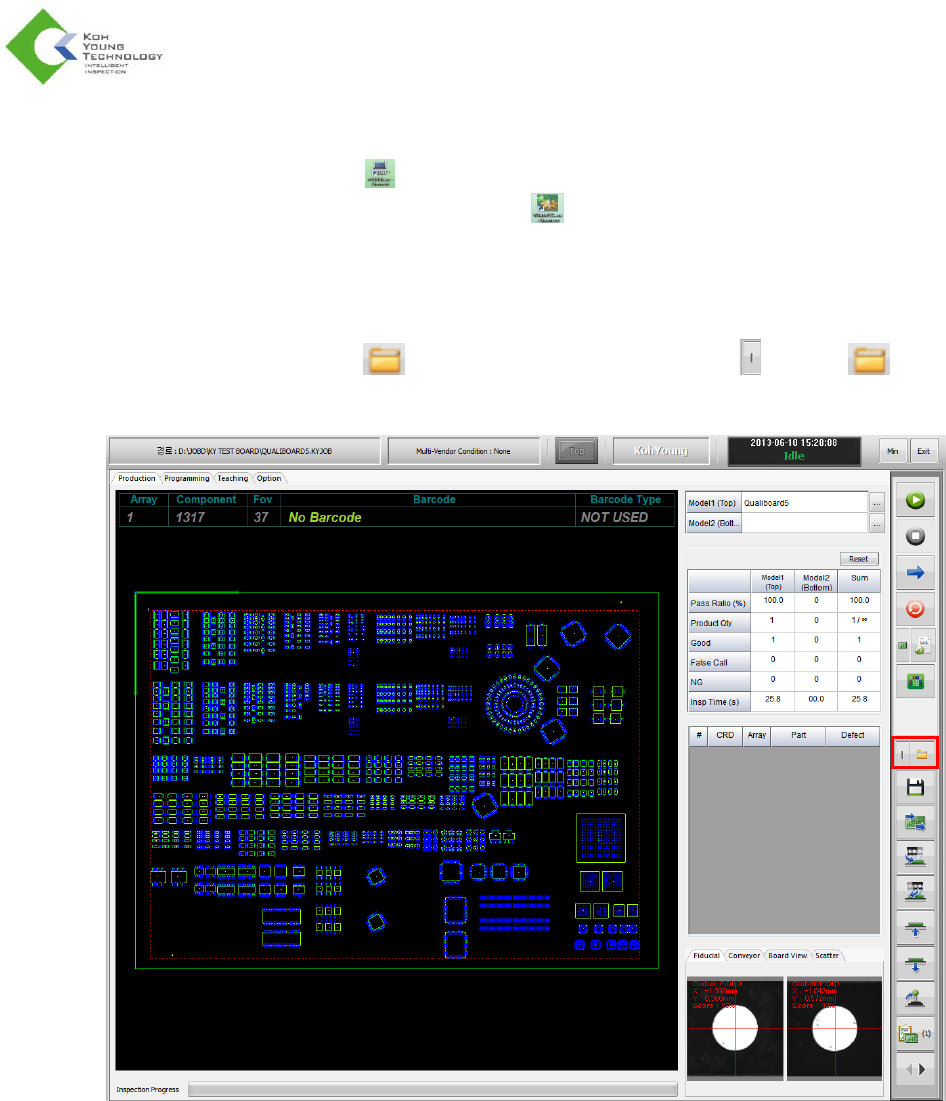

运行程序

1. 点击桌面的 ‘GUI’图标 ( )，运行软件，GUI初始化后等待到GUI窗口打开为止.

2. 返回到桌面，点击 “Win MCS”图标 ( )后运行软件．运行软件２０秒后设备进行

Homing.

3. Homing结束后，GUI画面上的Homing信息框消息后，可进行检测.

开始检测

1. 点击AOIGUI菜单中的 ‘ ’ 按钮，打开JOB文件．或者点击 ‘ ’ 旁边的 ‘ ’ 按钮，选

择最近打开过的JOB文件.

Koh Young Technology Inc.

Measure to Optimize: A Complete 3D Inspection Solution

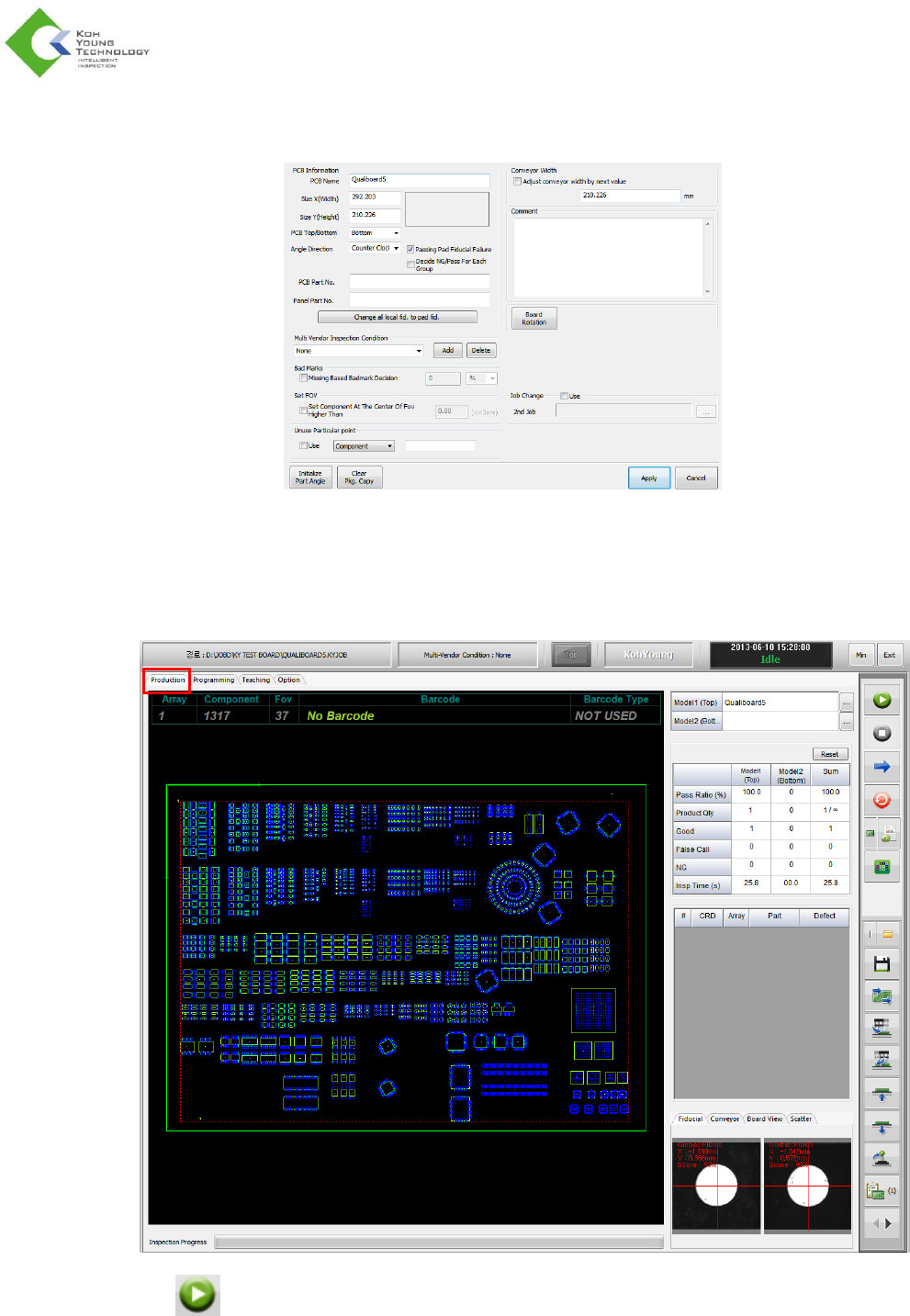

2. 打开JOB文件，将弹出 ‘PCB Setting’ 窗口.

3. 请点击‘轨道宽度’的‘按以下值进行轨道宽度调整’.

4. 请设定‘角度坐标’. (Clockwise, Counter Clockwise)

5. 请点击‘应用’按钮.

6. 轨道宽度自动调节后将AOIGUI模式选择为 ‘主菜单’.

7. 点击‘ ’ 按钮进行检测. 或者按下设备控制面板上的‘START’按钮开始检测.

8. 检测中检出不良时，弹出Defect Viewer. 选择板子检测结果判定 ‘NG’或者 ‘OK’ 中任一个

时，相关板子将排出，方才能进入下块板子检测状态.

Koh Young Technology Inc.

Measure to Optimize: A Complete 3D Inspection Solution

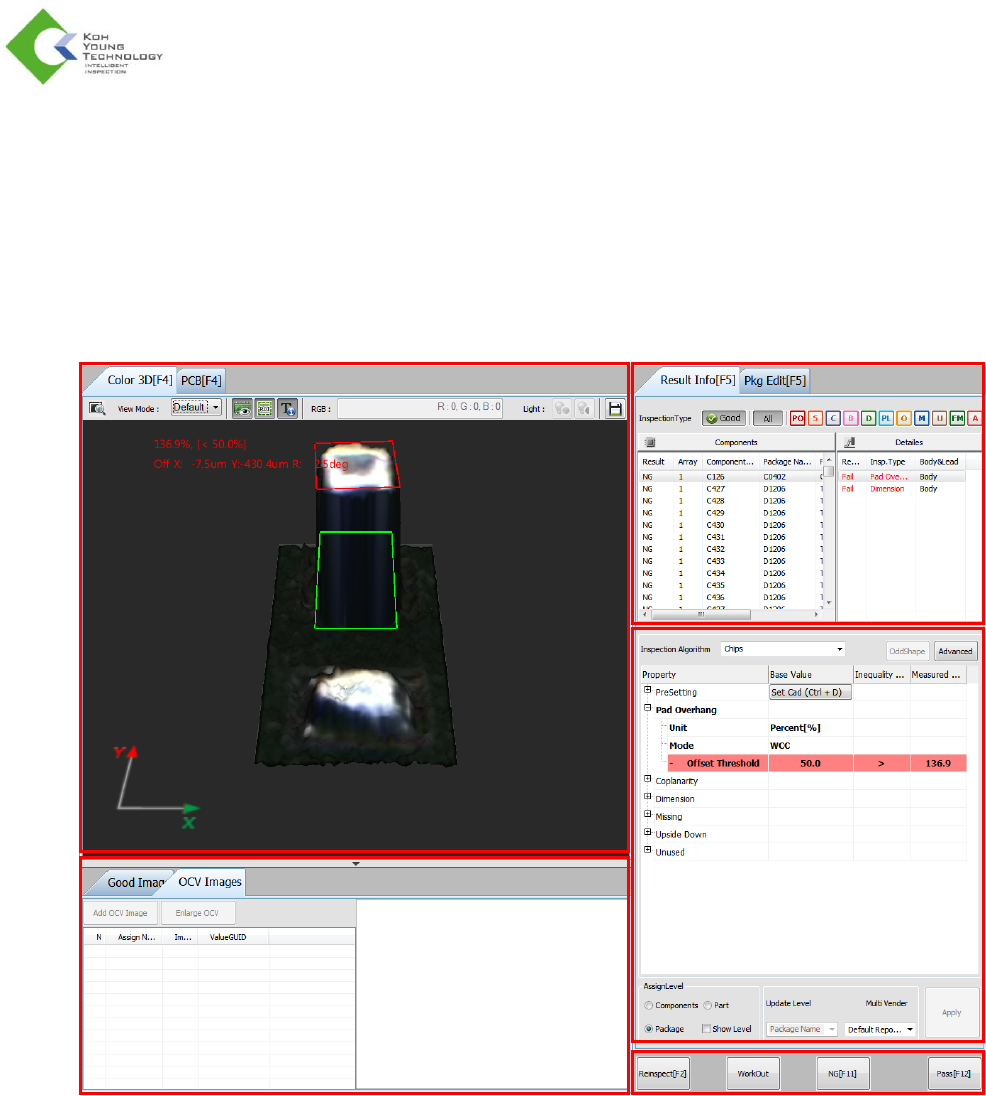

Defect Viewer中判定良/不良

良/不良判定

 NG: 将PCB判定为不良板. 操作人员要将PCB从设备里排除

 OK: 将PCB判定为良品板子. 进行下一张PCB检测.

画面说明

① 3D Viewer: 分为Color 3D和PCB.

② Good Image & OCV Image: 添加或删除OCV Image.

③ Result Info: 显示检测结果.

④ Inspection Condition: 可更改检测条件.

⑤ 检测结果: 以元件检测结果为依据，选择NG或OK中两者之一.










