Koh Young Technology Inc.

Measure to Optimize: A Complete 3D Inspection Solution

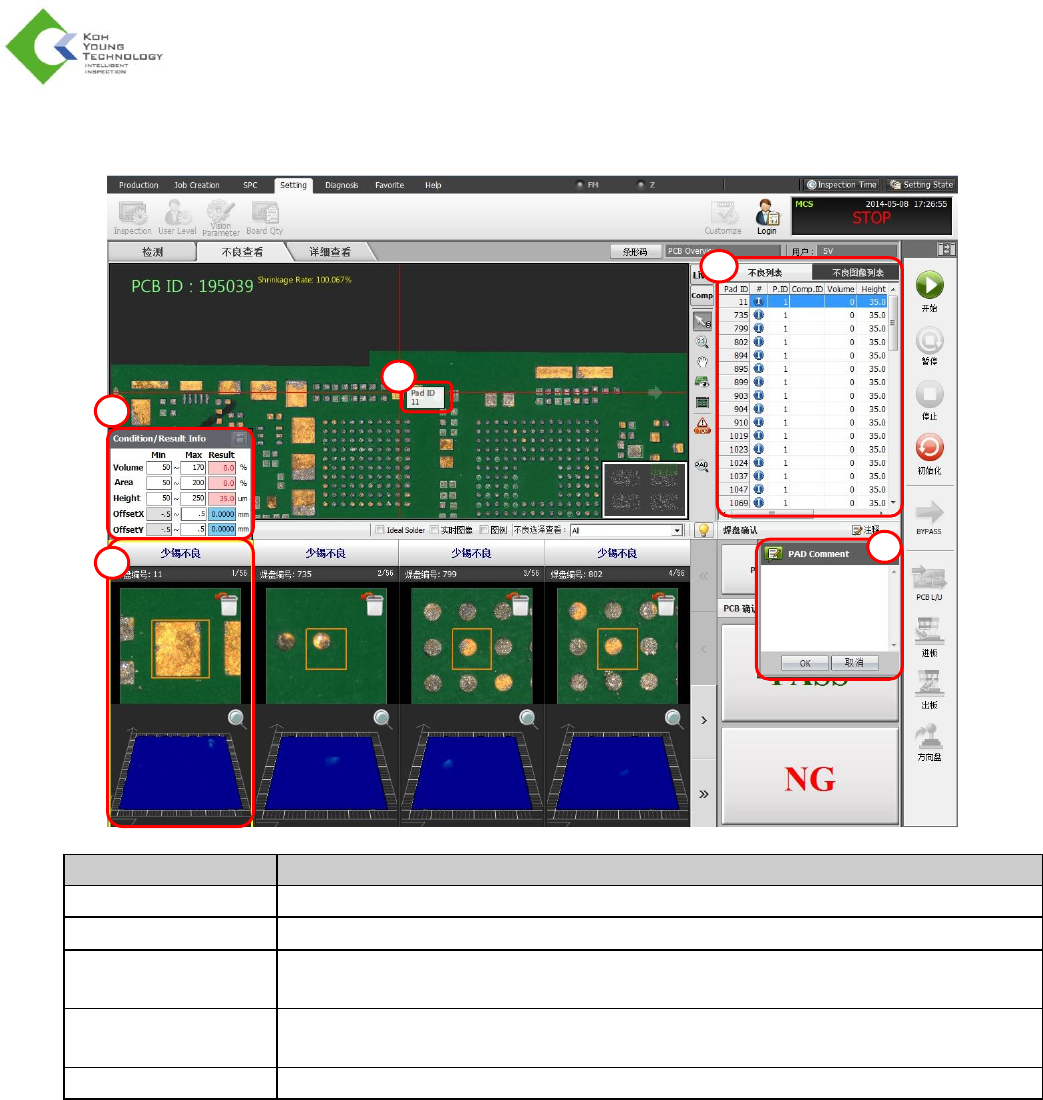

Defect Viewer

项目

说明

不良目录（①）

在该清单中选择Pad，PCB view移到该位置

Pad ID（②）

显示Pad位置及Pad ID

结果信息/条件信息

（③）

显示检测结果

不良图像及

结果（④）

在PCB View显示所选组件图像及结果

双击不良目录可以查看该Pad

说明（⑤）

输入对所选Pad的Comment

JOB 文件变更

1. 在主画面上点击“载入”菜单。

2. Select JOB File 显示时，选择要检测的JOB 文件，点击 "OK"。

3. 自动载入所选的JOB 文件。

Koh Young Technology Inc.

Measure to Optimize: A Complete 3D Inspection Solution

关闭系统

1. 关闭所有程序。

2. 在 Windows 中，单击“开始”按钮，并选择“关闭计算机”。此时，将显示“关闭计算机”对

话框。

3. 选择“关闭”，并单击“确定”按钮。

4. 计算机关闭后，逆时针旋转电源控制开关。电源灯（绿色）熄灭。

5. 顺时针旋转主电源开关。断路器灯（黄色）熄灭。

6. 将断路器开关设置为“OFF”（关）。

软件通过模式

1. 确保机器的状态为“IDLE”（闲置）。

2. 在左侧按钮栏上，单击按钮。

3. 机器的状态将变为 "BYPASS"。

4. 机器将所有板放行（一般传送带通过模式），而不执行任何检测。

硬件通过模式

1. 应关闭硬件控制电源。

2. 打开机器底部门，顺时针旋转传送带开关。

3. 顺时针旋转硬件控制电源开关，随后传送带开关灯亮起。

4. 仅传送带模式开始运行。

5. 机器将被用作传送带。

6. 要返回正常模式，请按相反顺序操作。

※ 警告：您必须仅在计算机不能正常工作的紧急情况下使用该模式。

Koh Young Technology Inc.

Measure to Optimize: A Complete 3D Inspection Solution

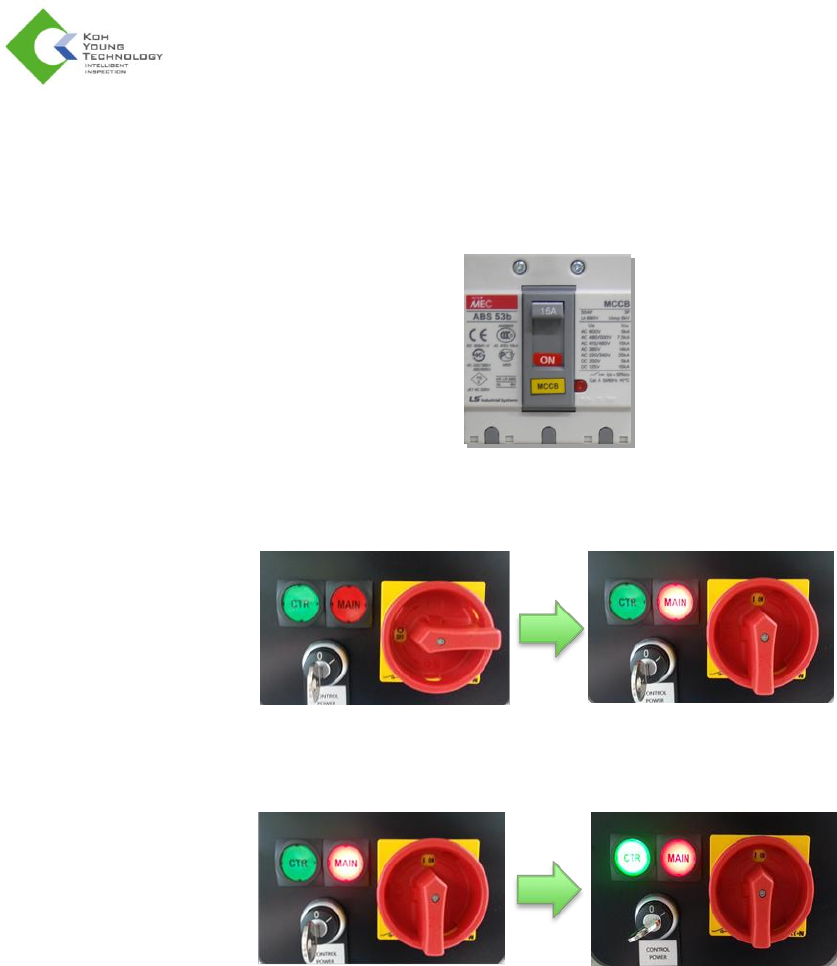

AOI运行

开启系统电源并运行程序

1. 将设备后面的断电开关开启到 ON.

2. 将位于设备前端右侧的主电源开启到 ON.

3. 确认设备状态 ‘MAIN’ LED灯是否点亮. (通电后等待 40秒.)

4. 按下Vision PC电源按钮.
