Defect Viewer中判定良/不良
良/不良判定
NG: 将PCB判定为不良板. 操作人员要将PCB从设备里排除
OK: 将PCB判定为良品板子. 进行下一张PCB检测.
画面说明
① 3D Viewer: 分为Color 3D和PCB.
② Good Image & OCV Image: 添加或删除OCV Image.
③ Result Info: 显示检测结果.
④ Inspection Condition: 可更改检测条件.
⑤ 检测结果: 以元件检测结果为依据，选择NG或OK中两者之一.
28
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
Review Station上判定良/不良
不在Defect Viewer上判定良/不良时，请在Review Station判定良/不良.
良／不良判定
将PCB判定为不良板. 操作人员要将PCB从设备里排除
将PCB判定为良品板子. 进行下一张PCB检测
画面说明

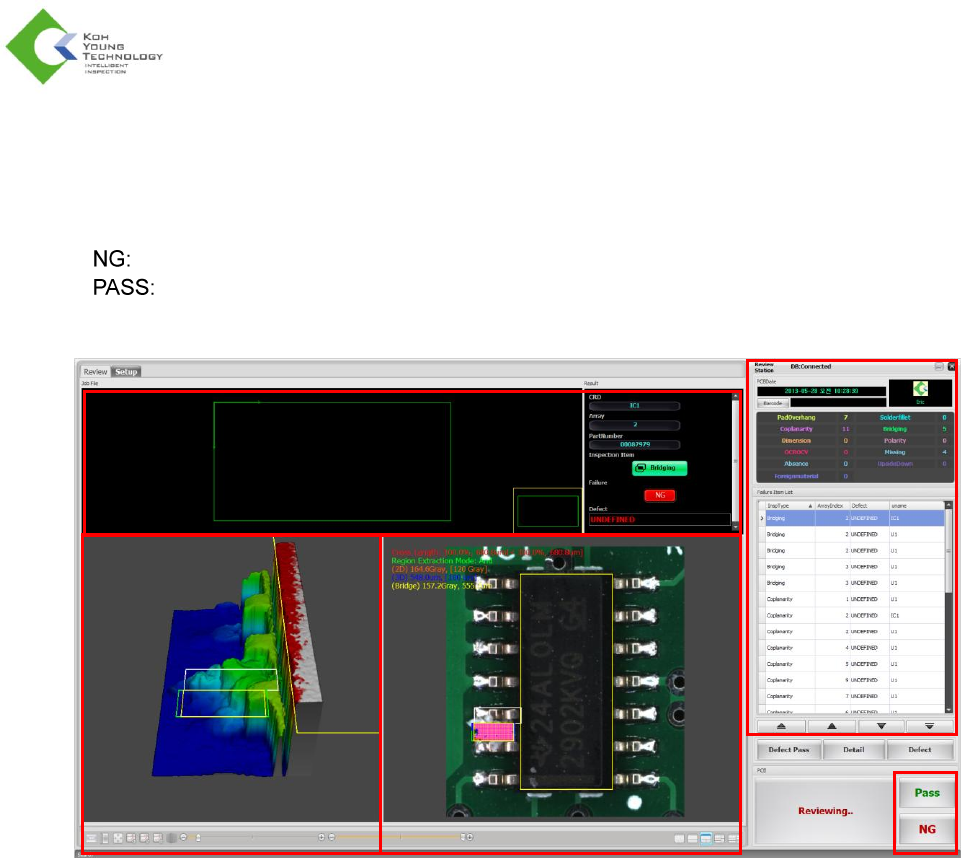

① Navigation Map: ‘Failure Item List’上表示所选项的位置.
② 3D Viewer: 表示3D图片.
③ 2D Viewer: 表示2D图片.
④ Failure Item List: 表示设备上检出的不良项.
⑤ 检测结果: 以元件检测结果为依据，请选择PASS或NG中两者之一.
29
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
中断检测
选择‘主菜单’后点击 ‘ ’按钮，中断检测．或者按下设备控制面板上的 ‘STOP’按钮中断检测.
通过模式
检测中会发生为适应前后工程的速度或者因其它状态需要对对象PCB检测工作进行保留的情况 ．
此时推荐使用通过模式.
- 软件通过模式: 选择‘主菜单’后点击 ‘ ’按钮，中断检测

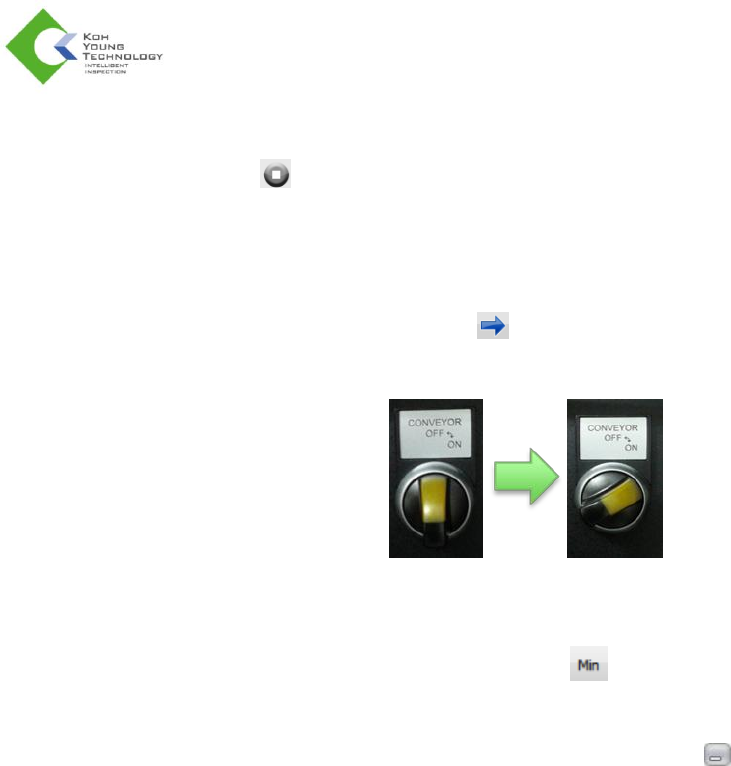

- 硬件通过模式: 将硬件通过开关开启到 ‘ON’.
软件最小化
AOIGUI
若要将AOIGUI工作窗最小化，请点击共同菜单中的 ‘ ’ 按钮.
Review Station & AOI SPC
若要将Review Station工作窗最小化，请点击位于画面右侧上端的 ‘ ’ 图标.
关闭软件
AOIGUI
若要关闭SPC，请点击位于画面右侧上端的 ‘’图标.
Review Station & AOI SPC
若要关闭Review Station，请点击位于画面右侧上端的 ‘’图标..
